Безопасность подвижного состава автомобилей
Подвижной состав автомобильного транспорта: назначение и классификация.
Подвижным составом автомобильного транспорта называют автомобили, автомобильные поезда, прицепы и полуприцепы. Подвижной состав служит для выполнения транспортных и нетранспортных работ: перевозки грузов, пассажиров и специального оборудования для производства различных операций.
Подвижной состав общего назначения служит для выполнения различных транспортных перевозок, специализированный — только и для определенных транспортных перевозок, а специальный —для производства разнообразных нетранспортных работ.
Пассажирский подвижной состав предназначен для перевозки людей. К нему относятся легковые автомобили и автобусы. Легковые автомобили служат для индивидуальной перевозки пассажиров (от 2 до 8 человек).
Легковые автомобили общего назначения имеют закрытые и открытые кузова. Специализированные легковые автомобили предназначены для перевозки пассажиров определенных категорий. К специализированным относятся автомобили скорой помощи,такси и др.
Специальные легковые автомобили служат для выполнения нетранспортных работ. Они выпускаются на базе шасси легковых автомобилей и оборудуются специальными устройствами, аппаратурой и т.п. К специальным относятся лабораторные,полицейские автомобили и др.
Автобусы служат для массовой перевозки пассажиров. Автобусами общего назначения являются городские, пригородные и междугородные автобусы. К специализированным относятся санитарные, туристические и школьные автобусы.
Автобусы имеют кузова вагонного и капотного типов и обычно выполняются на базе агрегатов грузовых автомобилей. Широкое распространение получили микроавтобусы, которые выпускаются на базе легковых автомобилей.
Специальные автобусы выполняются на базе шасси автобусов общего назначения, могут иметь специальные кузова и оборудуются специальными устройствами, приборами, аппаратурой и др. К таким автобусам относятся подвижные технические станции, кинолаборатории, санитарно-ветеринарные автобусы и др.
Грузовой подвижной состав служит для перевозки грузов различных видов. К нему относятся грузовые автомобили, автомобили-тягачи, автопоезда, прицепы и полуприцепы. Грузовые автомобили могут быть общего назначения, специализированными и специальными.
Грузовые автомобили общего назначения предназначены для перевозки всех видов грузов, кроме жидких (без тары). Они имеют грузовые кузова в виде бортовых платформ.
Специализированные грузовые автомобили служат для перевозки грузов только определенных видов. Они имеют приспособленные для таких перевозок кузова и оборудуются специальными устройствами и приспособлениями для погрузки и разгрузки. К специализированным относятся автомобили-самосвалы, цистерны, фургоны, рефрижераторы, самопогрузчики.
Специальные грузовые автомобили предназначены для выполнения разнообразных нетранспортных работ и операций. Они оборудованы специальными приспособлениями, механизмами, устройствами, изготавливаются на базе шасси грузовых автомобилей и могут иметь специальные кузова. К специальным грузовым автомобилям относятся коммунальные (мусороуборочные, снегоуборочные, поливочные и др.), пожарные, ремонтные мастерские, автокраны, автовышки, автокомпрессоры, автобетономешалки.
Автопоезда позволяют увеличить производительность подвижного состава и снизить себестоимость перевозок. Так, в одинаковых условиях эксплуатации себестоимость перевозок автопоездом на 25… 30 % ниже, а производительность в среднем в 1,5 раза выше, чем у одиночного автомобиля.
Автопоезда состоят из автомобилей-тягачей, прицепов и полуприцепов. Автопоезда подразделяются на прицепные, седельные и роспуски.
Прицепной автопоезд состоит из грузового автомобиля и одного или нескольких прицепов. Седельный автопоезд состоит из седельного автомобиля-тягача и полуприцепа, передняя часть которого закреплена на тягаче.
Автопоезда-роспуски состоят из грузового автомобиля и прицепа-роспуска, оборудованного опорными балками (кониками) для крепления длинномерных грузов (леса, труб, сортового металла и др.).
Прицепной подвижной состав включает в себя прицепы и полуприцепы, которые, как и автомобили, могут быть общего назначения, специализированными и специальными. Кроме того, прицепы могут быть легковыми и грузовыми.
Различие между грузовыми прицепами и полуприцепами состоит в том, что прицепы соединяются с автомобилем-тягачом тягово-сцепным устройством типа крюк—петля или шкворень — петля, а полуприцепы — опорным седельно-сцепным устройством.
Конструкции прицепов и полуприцепов очень разнообразны. Они могут быть одноосными, двухосными и многоосными в зависимости от того, для перевозки каких грузов предназначены
Кроме того, прицепы и полуприцепы также могут быть как с активным приводом, так и без него. При активном приводе прицепы и полуприцепы имеют ведущие колеса, к которым подводятся мощность и момент от двигателя автомобиля-тягача, а без активного привода — не имеют ведущих колес.
Проходимость подвижного состава (способность двигаться по плохим дорогам и вне дорог) различна в зависимости от его типа и назначения. В основу подразделения подвижного состава по проходимости положена колесная формула, выражающая цифровым индексом общее количество колес автомобиля и количество ведущих колес.
Автомобили ограниченной проходимости предназначены для движения по дорогам с твердым покрытием и сухим грунтовым дорогам. Эти автомобили имеют два моста, один из которых ведущий (передний или задний). Колесная формула автомобилей ограниченной проходимости обозначается индексом 4×2, где первая цифра (4) означает общее число колес, а вторая цифра (2) показывает число ведущих колес. Если ведущие колеса автомобиля двухскатные (сдвоенные), то колесная формула обозначается также индексом 4×2.
Автомобили повышенной проходимости предназначены главным образом для сельской местности. Их можно эксплуатировать как на грунтовых дорогах, так и на дорогах с твердым покрытием. Эти автомобили способны двигаться даже вне дорог и преодолевать при этом заболоченные, глинистые и заснеженные участки, а также водные преграды и крутые подъемы. Автомобили повышенной проходимости имеют несколько ведущих мостов. Их колесные формулы — 4×4, если у автомобиля два моста и оба ведущие, и 6х4, если автомобиль имеет три моста, из которых средний и задний являются ведущими.
Автомобили высокой проходимости способны преодолевать рвы, ямы и другие подобные препятствия. Это автомобили со всеми ведущими мостами, число которых три и более. Колесные формулы автомобилей высокой проходимости — 6×6 и 8×8.
Безопасность подвижного состава.
Подвижной состав должен иметь высокую конструктивную безопасность: активную, пассивную и экологическую.
Активная безопасность — свойство автомобилей предотвращать дорожно-транспортные происшествия.
Активную безопасность автомобиля обеспечивают его высокие тягово-скоростные и тормозные свойства, хорошие устойчивость и управляемость, высокая плавность хода, хорошие обзорность и комфортабельность, резко снижающие утомляемость водителя и создающие условия длительной безаварийной работы.
Пассивная безопасность (внутренняя и внешняя) — свойство автомобилей уменьшать тяжесть последствий дорожно-транспортных происшествий. Пассивную безопасность автомобилей обеспечивают высокая прочность пассажирского салона, практически исключающая его деформации при авариях, ремни безопасности, быстронадувные подушки безопасности, травмобезопасное рулевое управление, подголовники, безопасные стекла, безопасное внутреннее оборудование кузова, уменьшающее травмирование водителя и пассажиров, безопасная внешняя форма кузова, уменьшающая травмирование пешеходов.
Экологическая безопасность — свойство автомобилей снижать вред, наносимый в процессе эксплуатации пассажирам, водителю и окружающей среде.
«Читайте далее-Грузовой подвижной состав»
«Классы легковых автомобилей»
«Седельный тягач»
Источник статьи: http://autotehnica.ru/%D0%BF%D0%BE%D0%B4%D0%B2%D0%B8%D0%B6%D0%BD%D0%BE%D0%B9-%D1%81%D0%BE%D1%81%D1%82%D0%B0%D0%B2-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D1%8C%D0%BD%D0%BE%D0%B3%D0%BE-%D1%82%D1%80%D0%B0/
Охрана труда
Техническое состояние систем и агрегатов (тормозная система, руль, передний мост, шины и колеса) влияет на обеспечение безопасности движения, поэтому они регламентированы ГОСТ Р 51709—2001 «Автотранспортные средства. Требования безопасности к техническому состоянию и методы проверки».
Имеется определенный перечень неисправностей автомобилей, автобусов, автопоездов, прицепов, мотоциклов, мопедов, тракторов, других самоходных машин и условий, при которых запрещается их эксплуатация, и методы проверки приведенных параметров.
Рабочая тормозная система
Так, если при дорожных испытаниях не соблюдаются нормы эффективности торможения рабочей тормозной системой, приведенной в табл. 3.11, то транспортное средство не допускается к эксплуатации до приведения обнаруженных параметров к норме.
Таблица 3.11. Нормы эффективности торможения рабочей тормозной системой
Тормозной путь, не более, м
Установившееся замедление, не менее, м/с 2
Легковые автомобили, в том числе с прицепом
Грузовые автомобили и автобусы
Грузовые автомобили с прицепом (полуприцепом)
Двухколесные мотоциклы и мопеды
Мотоциклы с боковым прицепом
Испытания проводятся на горизонтальном участке дороги с ровным, сухим, чистым цементным или асфальтобетонным покрытием при скорости в начале торможения 40 км/ч — для автомобилей, автобусов и автопоездов и 30 км/ч — для мотоциклов и мопедов. Транспортные средства испытывают путем однократного воздействия на орган управления рабочей тормозной системой. Масса транспортного средства при испытаниях не должна превышать разрешенной максимальной массы.
Одним из основных показателей эффективности действия тормозов является величина тормозного пути, состоящая из пути, пройденного автомобилем за время срабатывания тормозного привода (от начала нажатия на тормозную педаль до начала торможения шин о дорогу) и за время непосредственного торможения.
Исправный привод тормозов автомобилей с гидравлической системой срабатывает за 0,15—0,20 с, с пневматической — за 0,4—0,8 с.
При скорости движения автомобиля 60 км/ч он за 1 с пройдет путь 17 м.
Следовательно, путь автомобиля за время срабатывания вполне исправного гидравлического привода составит 2,5—3,5 м, а пневматического 3,5—7 м.
Естественно, что при неисправном приводе этот путь увеличится в несколько раз. Техническое состояние тормозов определяет основную составляющую тормозного пути. При неравномерном торможении колес одной оси или несинхронном действии всех колес автомобиля происходит занос.
Эффективность рабочей тормозной системы транспортных средств может быть оценена и по другим показателям в соответствии с ГОСТ Р 51709-2001.
Нарушена герметичность гидравлического тормозного привода.
Нарушение герметичности пневматического и пневмогидравлического тормозных приводов вызывает падение давления воздуха при неработающем двигателе на 0,05 МПа и более за 15 мин после полного приведения их в действие и утечку сжатого воздуха из колесных тормозных камер.
Не действует манометр пневматического или пневмогидравлического тормозных приводов.
Стояночная тормозная система не обеспечивает неподвижное состояние:
- транспортных средств с полной нагрузкой — на уклоне до 16 % включительно;
- легковых автомобилей и автобусов в снаряженном состоянии — на уклоне до 23 % включительно;
- грузовых автомобилей и автопоездов в снаряженном состоянии — на уклоне до 31 % включительно.
Недействующими считаются системы, которые не позволяют водителю остановить ТС или осуществить маневр при движении с минимальной скоростью.
Рулевое управление
В процессе эксплуатации автомобиля в зависимости от условий детали рулевого управления изнашиваются, крепление некоторых из них к раме нарушается, происходит деформация — искажение геометрической формы.
На работу рулевого управления оказывает влияние техническое состояние передней оси, рессор, шин и других механизмов ходовой части автомобиля. При увеличении люфта рулевого колеса затруднено управление автомобилем (автомобиль «не держит дорогу»).
Неисправности рулевого управления создают угрозу безопасности движения и затрудняют управление автомобилем.
Суммарный люфт в рулевом управлении не превышает следующие значения:
- Легковые автомобили и созданные на их базе грузовые автомобили и автобусы — 10 градусов, не более
- Автобусы — 20 градусов, не более
- Грузовые автомобили — 25 градусов, не более
Имеются не предусмотренные конструкцией перемещения деталей и узлов. Резьбовые соединения не затянуты или не зафиксированы установленным способом. Неработоспособно устройство фиксации положения рулевой колонки. Неисправен или отсутствует предусмотренный конструкцией усилитель рулевого управления или рулевой демпфер (для мотоциклов).
Ослаблено крепление картера рулевого механизма, рулевой колонки, рулевого колеса на валу, сошки не допускается, а сопряжения рулевых тяг должны быть зашплинтованы, а у легковых автомобилей не иметь люфтов.
Все работы по определению причин неисправностей рулевого управления выполняют при проведении диагностирования и технического обслуживания, а устранение неисправностей производят при ТР.
Рабочее место водителя
Санитарно-технические средства (вентиляция, отопление, теплоизоляция, кондиционирование) должны обеспечивать поддержание в кабине автомобиля оптимальных (табл. 3.12) или допустимых параметров микроклимата не позднее чем через 30 мин после начала непрерывного движения автомобиля с прогретым двигателем.
Таблица 3.12. Оптимальные нормы температуры, относительной влажности и скорости движения воздуха в кабинах автомобилей
Источник статьи: http://ohrana-bgd.ru/transp/transp1_27.html
Безопасность подвижного состава
Маркировка и техническая характеристика
Все автомобили в зависимости от типа и назначения разделяются на классы, в соответствии с которыми и маркируются.
Каждая модель автомобиля имеет свое обозначение в зависимости от того, является она базовой или модификацией.
Базовой модели автомобиля присваивается четырехзначный цифровой индекс, в котором первые две цифры означают класс, а две последующие — модель автомобиля. При этом перед цифровым индексом ставится буквенное обозначение завода-изготовителя.
Модификации имеют пятизначный цифровой индекс, в котором пятая цифра означает номер модификации базовой модели.
Легковые автомобили разделены на пять классов в зависимости от рабочего объема цилиндров (литража) двигателя:
Класс Литраж, л Индекс
Особо малый. до 1,2 11
Малый. свыше 1,2 до 1,8 21
Средний. свыше 1,8 до 3,5 31
Большой. свыше 3,5 41
Высший. не регламентируется 41
Маркировка легковых автомобилей производится следующим образом. Например, ВАЗ-2105 и ВАЗ-21053 означают: ВАЗ — Волжский автомобильный завод, цифры 21 — легковой автомобиль малого класса, цифры 05 — модель пятая (базовая), цифра 3 — третья модификация.
Автобусы разделены также на пять классов в зависимости от их длины:
Класс Длина, м Индекс
Особо малый. до 5,0 22
Средний. 8,0. 9,5 42
Большой. 10,5. 12,0 52
(сочлененный) . свыше 16,5 62
Автобусы обозначаются следующим образом. Например, ЛиАЗ-5256 означает — Ликинский автобусный завод, автобус большого класса, пятьдесят шестая базовая модель.
Грузовые автомобили разделены на семь классов в зависимости от их полной массы: первый класс (до 1,2 т), второй (свыше 1,2 до 2т), третий (свыше 2 до 8 т), четвертый (свыше 8 до 14 т), пятый (свыше 14 до 20 т), шестой (свыше 20 до 40 т) и седьмой (свыше 40 т).
У грузовых автомобилей первая цифра индекса означает класс автомобиля по полной массе, вторая цифра индекса показывает тип грузового автомобиля (3 — бортовой, 4 — тягач, 5 — самосвал, 6 — цистерна, 7 — фургон, 9 — специальный). Третья и четвёртая цифры — номер модели автомобиля, а пятая цифра — номер модификации.
Например, ЗИЛ-4331 означает — Завод им. И. А. Лихачева, грузовой автомобиль массой 8. 14 т, бортовой, тридцать первая модель.
Прицепы и полуприцепы маркируются четырехзначным цифровым индексом, перед которым ставится буквенное обозначение завода-изготовителя. При этом для различных моделей прицепов (полуприцепов) даются следующие две первые цифры индекса из четырех: легковые — 81(91), грузовые бортовые — 83(93), самосвальные — 85(95), цистерны — 86(96), фургоны — 87(97) и специальные — 89(99).
Две вторые цифры индекса из четырех для прицепов и полуприцепов присваиваются в зависимости от их полной массы, в соответствии с которой прицепы и полуприцепы разделены на пять следующих групп:
Группа Полная масса, т Индекс
Первая. до 4,0 1. 24
Вторая. свыше 4 до 10 25. 49
Третья. свыше 10 до 16 50. 69
Четвертая. свыше 16 до 24 70. 84
Пятая . свыше 24 85. 99
Маркировка прицепов и полуприцепов следующая. Например, прицеп-тяжеловоз ЧМЗАП-8390 означает — Челябинский машиностроительный завод автомобильных прицепов, прицеп грузовой, полной массой свыше 24 т.
Классификация специализированного подвижного состава в зависимости от перевозимого груза и наличия погрузочно-разгрузочных устройств приведена на рис.1.2.

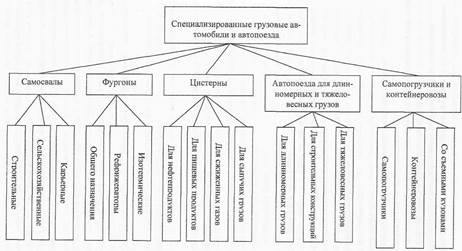

Рис. 1.2. Классификация специализированного подвижного состава
Техническая характеристикаподвижного состава является его визитной карточкой. В ней первыми указаны параметры, описывающие автомобиль в целом, а затем — двигатель, трансмиссию, подвеску, тормозные механизмы, шины и кузов.
В технической характеристике указываются: класс автомобиля, число мест (включая водителя), колесная формула, собственная и полная массы, габаритные размеры (длина, ширина, высота), база автомобиля, колея передних и задних колес, наименьший дорожный просвет, наименьший радиус поворота, максимальная скорость, время разгона автомобиля с места, тормозной путь, контрольный расход топлива, тип двигателя, его рабочий объем, максимальная (номинальная) мощность, максимальный крутящий момент, передаточные числа коробки передач, раздаточной коробки и главной передачи, тип передней и задней подвесок, тип передних и задних тормозных механизмов, тип кузова.
Подвижной состав должен иметь высокую конструктивную безопасность: активную, пассивную и экологическую.
Активная безопасность— свойство автомобилей предотвращать дорожно-транспортные происшествия.
Активную безопасность автомобиля обеспечивают его высокие тягово-скоростные и тормозные свойства, хорошие устойчивость и управляемость, высокая плавность хода, хорошие обзорность и комфортабельность, резко снижающие утомляемость водителя и создающие условия длительной безаварийной работы.
Пассивная безопасность(внутренняя и внешняя) — свойство автомобилей уменьшать тяжесть последствий дорожно-транспортных происшествий. Пассивную безопасность автомобилей обеспечивают высокая прочность пассажирского салона, практически исключающая его деформации при авариях, ремни безопасности, быстронадувные подушки безопасности, травмобезопасное рулевое управление, подголовники, безопасные стекла, безопасное внутреннее оборудование кузова, уменьшающее травмирование водителя и пассажиров, безопасная внешняя форма кузова, уменьшающая травмирование пешеходов.
Экологическая безопасность — свойство автомобилей уменьшать вред, наносимый в процессе эксплуатации пассажирам, водителю и окружающей среде. Экологическая безопасность автомобиля обеспечивается конструкцией отдельных механизмов, систем и элементов, снижающих создаваемый автомобилями шум и уменьшающих токсичность отработавших газов.
