💡Какие противотуманки ставить на Короллу E150

Фронтальные противотуманные фары на Тойоте Королле в 150-ом кузове устанавливались с завода только на некоторых модификациях. Владелец может самостоятельно укомплектовать автомобиль дополнительной светотехникой или поменять штатные фары на изделия с улучшенными характеристиками.

Выбор противотуманных фар: основные критерии

При подборе ПТФ для Toyota Corolla учитываются следующие факторы:

1. Изделие помещается в нише внутри переднего бампера.
2. Корпус осветительного прибора разбирается для замены вышедшей из строя лампы.
3. В конструкции фары присутствует механизм регулировки пучка света.
4. Мощность ламп в устройствах не превышает 50-60 Вт (цоколь типа Н11 или Н3).
5. Корпус противотуманной фары встает в штатное гнездо без зазоров, вызывающих аэродинамические шумы.

Есть ли рекомендации от производителя

Завод Toyota рекомендует использовать на автомобилях поколения Е150 оригинальные комплектующие:

• комплект источников света (81210-48050 и 81220-48050 для левого и правого бортов кузова соответственно);
• реле включения и выключения (артикул — 90080-87026);
• оригинальные крышки для бампера с отверстиями под корпуса ПТФ (81481-12180 и 81482-12130 для левой и правой сторон);
• подрулевой переключатель (код — 84140-12621, допускается использование 2-позиционной кнопки);
• винты крепления фары к пластиковому корпусу (артикул — 93567-A5014).

Поскольку оригинальные комплектующие имеют высокую цену (например, каждая фара обойдется владельцу в 6 тыс. руб.), то допускается применение аналогов от китайских производителей (Depo или DLAA).

Изделия от сторонних поставщиков обходятся в 1,5-3 раза дешевле, но по качеству изготовления они уступают деталям Toyota.

Монтаж ПТФ на Toyota Corolla 150 своими руками

Установка комплекта противотуманных осветительных приборов состоит из таких этапов:

• снятия переднего бампера;
• монтажа переходных пластин и источников света;
• крепления реле управления;
• подключения жгутов электропроводки и кнопки или рычага для выбора режима работы;
• проверки работоспособности;
• установки снятых деталей на штатные места.

Передний бампер крепится винтами и защелками, расположенными в передней арке кузова и на брызговике, по нижней кромке облицовки и вдоль передней кромки капота.

Боковые части бампера установлены на пластиковых направляющих, обеспечивающих равномерный зазор между деталями внешней отделки.

Облицовка аккуратно снимается с направляющих, а затем демонтируется с передней части кузова автомобиля. После отсоединения шлангов омывателя фар бампер очищается от грязи, а затем переносится на верстак для дальнейшей работы.

Алгоритм доработки бампера под установку ПТФ:

1. Вынуть глухие маски, расположенные в отверстиях в бампере.
2. Установить ПТФ, корпуса закрепить винтами через штатные отверстия.
3. Надеть маски с круглыми отверстиями. Декоративные элементы крепятся на защелках.
4. Подключить кабели электропроводки (компания Тойота использует унифицированные жгуты). Резервные шнуры находятся в нишах на лонжеронах позади бампера. На проводке применяются штекеры под лампы стандарта Н11, при использовании других деталей потребуется заменить колодку или изготовить переходник.
5. Надеть облицовку на направляющие, а затем приступить к установке реле и кнопки управления противотуманными фронтальными фарами.

Техника безопасности при работе с электрикой

Правила техники безопасности при модернизации электрических цепей на автомобиле:

• монтажные работы производят на машине со снятой или отключенной батареей;
• проводку прокладывают на удалении от подвижных или раскаленных элементов силового агрегата или трансмиссии;
• не допускают попадания кабелей в органы управления и нахождения в зоне воздействия дорожной грязи или реагентов;
• в цепи питания предусматривают плавкий предохранитель, рассчитанный на номинальную мощность ламп;
• точки соединения проводки защищают слоем изоляционной ленты или термоусадочной трубкой;
• для подключения используют медные многожильные провода;
• для соединения электропроводки используют металлическую обжимную трубку или припой.

Инструменты

Для установки ПТФ на Toyota Corolla 150 потребуются:

• набор гаечных ключей;
• отвертки с плоским и крестообразным жалами;
• тестовый прибор;
• пластиковая отвертка для снятия деталей из пластика;
• обжимной инструмент или паяльник.

Монтаж реле

Для установки реле в штатное гнездо необходимо:

1. Отсоединить аккумулятор от бортовой сети.
2. Поддеть пластиковой отверткой накладки, установленные по бокам от блока управления климатической установкой.
3. Аккуратно снять облицовку, поочередно отстегивая фиксаторы.
4. Демонтировать рукоятку переключения скоростей вместе с основанием и защитным чехлом (снимать деталь со стального стержня механизма выбора передач не требуется).
5. Отвернуть 2 винта, удерживающих корпус пепельницы.
6. Демонтировать верхние декоративные накладки и центральный воздуховод.
7. Отвернуть 4 болта, удерживающих корпус магнитолы.
8. Вытянуть устройство из посадочного гнезда, а затем отстегнуть жгуты электропроводки (штекеры оборудованы пластиковыми фиксаторами).
9. Снять регулятор климатической установки, который держится в панели приборов на защелках.
10. Найти свободное гнездо для реле ПТФ (расположено ниже поперечной перемычки из пластика между окнами для блока управления климатом и магнитолы).
11. Установить штатный контроллер или элемент, позаимствованный от легкового автомобиля Лада Калина (артикул 98.3747-111).
12. Собрать конструкцию в обратной последовательности.

Установка пусковой кнопки

Для управления ПТФ используют штатный рычаг, для установки которого требуется снять подушку безопасности и рулевое колесо. Можно подсоединить ПТФ к цепи габаритного освещения.

Для этого снимают облицовку рулевой колонки, а затем отсоединяют штекер жгута проводки от левого переключателя. Между кабелями с изоляцией зеленого и бело-черного цветов вставляют металлическую перемычку, затем колодку подключают на место.

При активации габаритных огней будут автоматически срабатывать противотуманные приборы освещения.

Отдельную кнопку подсоединяют к зеленому проводу, расположенному в колодке левого рычага, второй шнур подключают к болту массы на кузове автомобиля.

Если в клавише предусмотрена подсветка, то светодиод получает питание от цепи ламп освещения щитка приборов и штатных элементов управления. Клавишу монтируют на центральной консоли или на пластиковой накладке приборной панели. Отверстие вырезается в соответствии с габаритами переключателя.

После установки и проверки работоспособности производят настройку фар. Регулировку осуществляют при полностью заправленном баке и муляже весом 75 кг, уложенном на месте водителя. Для настройки используют разметку на стене, пучок света корректируют вращением штатного винта.

Оригинальные лампы для противотуманных фар Corolla 150

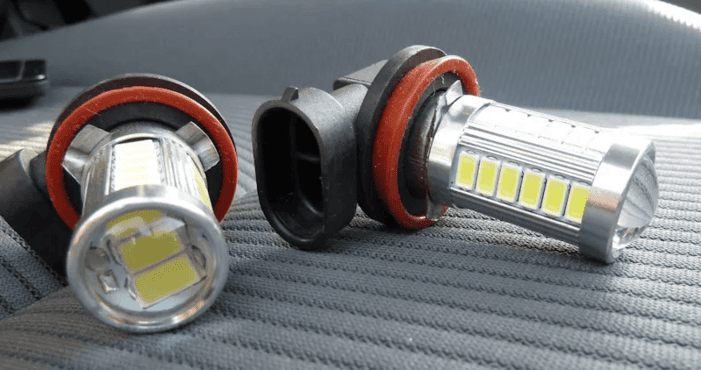

В противотуманных фарах на Corolla 150 используются галогенные лампы накаливания с цоколем стандарта Н11. Эксплуатационная мощность составляет 55 Вт, колба изготовлена из прозрачного стекла. Использовать источники света светодиодного типа или газоразрядные (ксеноновые) лампы запрещается.

С увеличенной эксплуатацией

Лампы с увеличенным сроком эксплуатации (в обозначении используется формулировка Long Life) отличаются применением спирали с увеличенным сечением.

Колба заполняется смесью инертных газов, а на цоколе имеется эластичное кольцо для повышения устойчивости к вибрациям.

За счет доработок срок службы увеличен на 50-75%. Изделия рекомендуются водителям, постоянно включающим ПТФ.

С повышенной светоотдачей

Источники света с увеличенной яркостью отличаются конструкцией спирали и составом смеси газов, закачанных в колбу. Повышение светоотдачи отрицательно сказывается на ресурсе.

Раскаленная колба является причиной перегрева и коробления корпуса и стекла противотуманной фары. При подборе ламп необходимо учитывать максимально допустимую мощность (см. инструкцию к ПТФ).

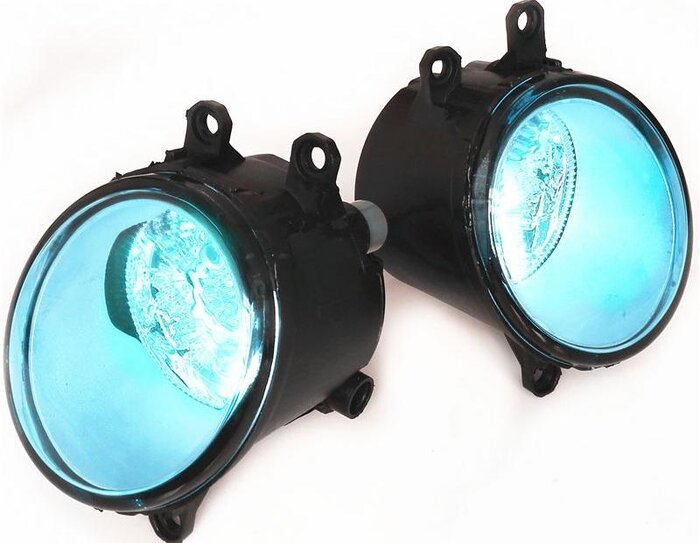

Лампы голубого света

Голубоватое свечение ламп достигается изменением цветовой температуры и дополнительным покрытием на колбе. Источники света снижают нагрузку на органы зрения водителя, обеспечивая подсветку дороги в условиях тумана. Нить изготовлена из вольфрамового сплава, колба заполнена инертным газом, снижающим скорость выгорания спирали.

Как менять лампы в ПТФ Corolla 150

Установка новых ламп в противотуманные огни осуществляется по нескольким методикам:

• со снятием бампера;
• с частичной разборкой прибора освещения;
• через нишу в нижней части облицовки.

Методика с частичной разборкой подходит для замены ламп в неоригинальных изделиях. Владельцу необходимо аккуратно снять пластиковую облицовку, а затем отвернуть винты крепления.

Источник света извлекается из штатного гнезда и отключается от проводки для ремонта или замены деталей. После установки новой лампы и очистки изделия от пыли и грязи сборку производят в обратной последовательности.

Под капотом авто

Противотуманные фары расположены внутри бампера, поэтому добраться до цоколей ламп через верхнюю часть моторного отсека невозможно. Доступ ограничивается корпусами основных приборов освещения и дополнительных компонентов.

Чтобы произвести обслуживание ПТФ, необходимо снять бампер или добраться до цоколей через технологические отверстия на нижней части облицовки, закрытые брызговиком.

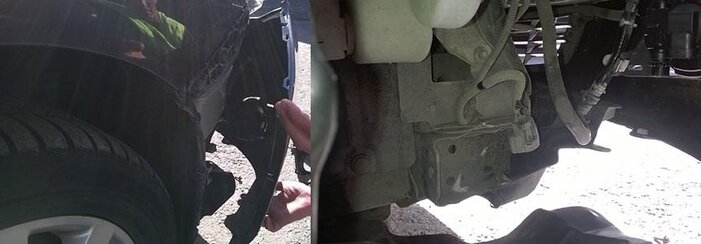

Наружный демонтаж

Для замены ламп необходимо выполнить действия:

1. Установить машину на эстакаду.
2. Отвернуть винты крепления брызговика, а затем вытащить дополнительные пластиковые фиксаторы.
3. Отогнуть щиток вниз и просунуть в образовавшуюся щель руку.
4. Повернуть патрон с лампой против часовой стрелки, преодолевая усилие пружинного фиксатора.
5. Отсоединить штекер проводки от сгоревшего элемента, а затем установить колодку на новую лампу. При монтаже запрещается прикасаться к колбе руками. Перед установкой стеклянную поверхность следует протереть спиртом, удаляющим жировые следы.
6. Вставить лампу в гнездо, повернув по часовой стрелке до упора, затем проверить работоспособность противотуманной фары.
7. Установить на место винты и пистоны защитного экрана.

Видео о ПТФ на Королле

В видеоролике, снятом владельцем автомобиля Toyota Corolla, показан процесс установки ПТФ в передний бампер. Фильм может использоваться как учебное пособие людьми, желающими модернизировать машину в условиях гаража.

После завершения монтажных работ требуется отрегулировать пучок света, который не должен бить в глаза водителям встречного транспорта.

Источник статьи: http://showmycars.ru/all-corolla/corolla-e150/kakie-protivotumanki-stavit-na-korollu-e150

Установка ПТФ на автомобиле Тойота Королла

Установка противотуманных фар на Тойота Королла может проходить без труда только в том случае, если они оригинальные. При этом не стоит забывать про опыт, которым должен обладать мастер, а также необходимые навыки. Многие «специалисты» говорят о том, что установка фар требует обязательного демонтажа панели, иначе до проводов будет сложно добраться, но на практике это не так. Производитель предусмотрел гораздо более простые возможности получить доступ к проводке машины.

Перед тем, как будет проводиться установка изделий на Тойота Королла, нужно правильно подобрать их. Спешка при покупке, как правило, приводит к тому, что человеку приходится их менять. Все одиннадцать поколений Тойота Королла имеют специально отведенное место для расположения дополнительной опции в виде ПТФ. Достаточно просто присмотреться к форме этих углублений, чтобы можно было правильно подобрать изделие.

Лучше всего, если приобретать товар в паре. В комплекте должны находиться не только сами изделия, но и проводка к ним, инструменты для расположения оптики.

В качестве места, куда будет производиться установка, можно использовать пространство под рулем или на панели приборов Toyota Corolla. Если второй вариант выглядит привлекательнее, то с панелью нужно будет повозиться, чтобы найти на ней место для расположения дополнительной кнопки.

Расположение противотуманок

ПТФ на Toyota Corolla могут устанавливаться с одинаковым успехом как спереди, так и сзади. Спереди деталь размещается ближе к дороге. Это необходимо потому, что их свет будет распространяться горизонтально относительно дорожного полотна. Туманной дымки не будет только в небольшом зазоре расстоянием тридцать сантиметров, поэтому дорога видна водителю именно при таком их расположении.

Если погода хорошая, то такие ПТФ будут прекрасным дополнением к стандартной оптике. Благодаря им прекрасно освещаются неровности на дороге. У такого света длинноволновой спектр, который особым образом преломляется в тумане. Несмотря на то, что свет видно издалека, он не слепит водителя, двигающегося навстречу. Если при настройке будет хороший мастер, то он настроит ПТФ так, что они смогут осветить около десяти метров впереди машины.

Задние противотуманные габариты Toyota Corolla устанавливаются для того, чтобы снизить риск ДТП на дороге во время тумана. Эти фонари обычно красные и лучше видны издалека при такой погоде, поэтому автовладелец сзади сможет быстрее отреагировать на ситуацию на дороге.

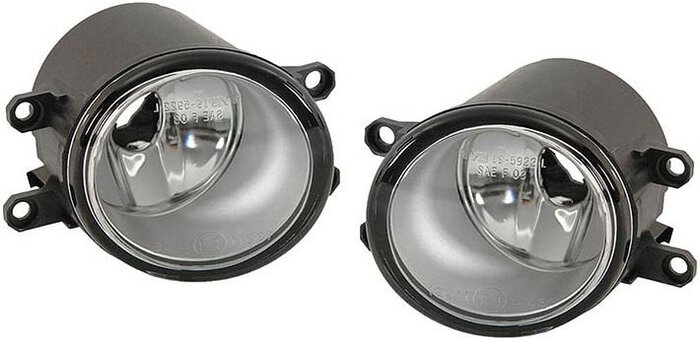

Разновидности противотуманных фар

Для Тойота Королла есть несколько видов ПТФ на современном рынке. Главным отличием между ними считаются технические показатели, которыми они обладают.

Есть фары для измененного бампера спереди на Toyota Corolla. Посадочное место у них выполнено в форме цилиндра, диаметр которого составляет 10 сантиметров. Изготовлены такие элементы из корпус-пластика, имеют отражатель, стеклянный рассеиватель. Цоколь у такой лампы — Н34.

Есть и другие модели, к примеру, изделия, которые имеют диаметр посадки 6,6 сантиметров, глубину 13,9 сантиметров. Рассеивание происходит в таких габаритах через линзу, основными материалами изготовления является алюминий и стекло.

Для тех, кто желает сделать хорошее освещение боковых участков дороги, подойдет установка других изделий, которые крепятся на регулировочной шпильке. Именно такие фары дают большую уверенность во время движения Toyota Corolla при плохой погоде.

Цвет света и мощность ПТФ

На современном рынке представлено несколько вариантов световых пучков. Если луковица изготовлена из вольфрама, то такая противотуманка будет хорошо освещать на ближнем расстоянии. В данном случае речь идет о желтом, оранжевом, синем и белом оттенке. Самыми безопасными в этом случае являются желтые огни, неплохо поглощают свет от снега синие габариты. Неплохим вариантом также будет и белый свет для Тойота Королла, который очень близок к дневному. Он более яркий, но не вызывает синих бликов.

Установка противотуманки возможна любой мощности, при этом может различаться интенсивность пучка света и ширина луча. Самые лучшие ПТФ — это те, которые имеют тусклый свет, но широкий луч. Именно такие габариты идеально освещают пространство перед автомобилем.

Корректировать мощность и направление лучей необходимо каждые полгода. Лучше всего они работают, когда их размещают под бампером или на нем.

Процесс установки ПТФ

1. Чтобы поставить противотуманные фары на Toyota Corolla, необходимо снять заглушку на бампере спереди.

Обязательно закрепить одну сторону ПТФ саморезами и подключить их к заводской проводке. Это собственно вся работа, которая производится непосредственно с самой фарой. На нее потребуется не больше десяти минут времени.

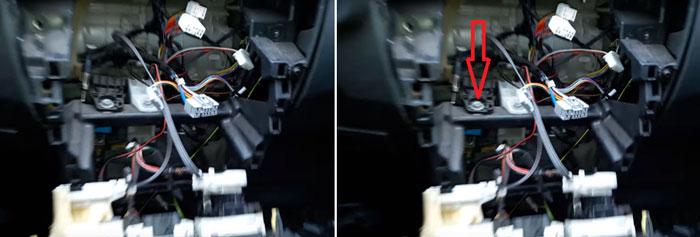

После того, как ПТФ будут вставлены по обе стороны, стоит приступать к инсталлированию реле. В Тойота Королла колодка расположена под бардачком, перед фильтром от кондиционера. Красной стрелкой показано куда нужно вставить реле.

Вот само реле, которое нужно установить.

Чтобы было удобнее, нужно снять с колодки нижнюю часть, которую возвращают на место только после завершения всей работы.

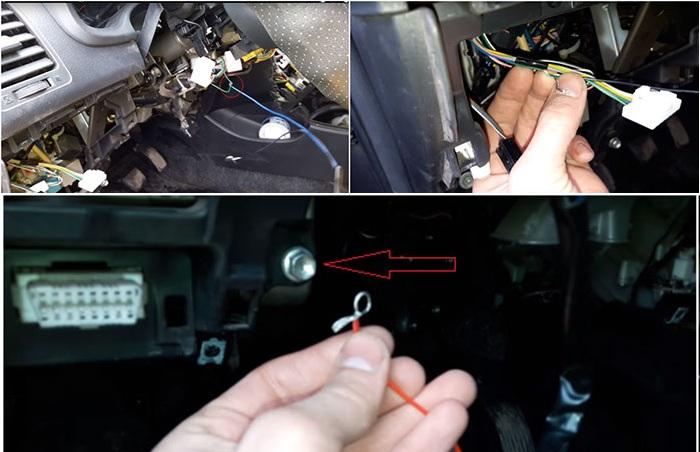

Далее в этом разъеме находим зеленый провод и припаиваемся к нему. Зеленый провод идёт прямо на установленное реле.

Припаянный провод прикручиваем к массе автомобиля, то есть на землю автомобиля. Сейчас фары будут загораться со включением габаритов. Нам же ещё нужно установить кнопку для включения и выключения ПТФ. Вот сама разобранная кнопка и провода от неё.

У многих возникают проблемы с индикацией кнопки. Она устроена так, что у неё управляющий плюс. А в нашем случае нужен управляющий минус, так как без него диоды не будут гореть. Для этого выпаиваем данные светодиоды, выпрямляем ножки, переворачиваем в другую сторону и припаиваем обратно.

Далее приматываем два красных провода к зеленому, который мы оголили, а желтый прикручиваем также к массе.

Остался только синий провод, который мы приматываем к зеленому проводу подсветки прикуривателя. Делается это для того, чтобы подсветка кнопки включалась как надо вместе со всей подсветкой бороды.

Далее подключаем саму кнопку.

После подключения нужно просмотреть все места соединения, чтобы они были хорошо изолированы. Все провода, которые свисают на автомобиле, закрепляем изолентой и возвращаем назад в разъем, только после этого закрываем обшивку.

Вот также видео для примера установки противотуманных фар на Toyota Corolla Axio и Filder:

Возможно заменить обычные лампы Toyota Corolla внутри на ксеноновые, правилами этого не запрещено. Стоит помнить, что эти фары располагаются в плохо защищенном месте, поэтому они постоянно подвергаются воздействию вылетающих из под колес камней. Лучше, если противотуманки будут защищены металлической решеткой, тогда их срок службы будет гораздо дольше.

Настройка противотуманных фар

Настройка ПТФ и установка играют большую роль в обеспечении безопасности на дороге как для самого водителя, так и других участников движения. Настройка проводится уже после того, как была выполнена установка и подключение. Любая рекомендация в этом случае — это только информация для размышления. Точных правил, как нужно проводить регулировку противотуманных фар на Toyota Corolla, нет, поэтому многие обращаются за помощью к специалисту, а кто-то самостоятельно выполняет эту работу.

Самый простой способ – подъехать к стене и смотреть, как рассеивается световой поток. Стоит помнить, что на Тойота Королла габариты могут располагаться на разной высоте, в зависимости от модели, поэтому лучший способ четко отрегулировать свет – экспериментировать.
