Самодиагностика двигателя

Во время эксплуатации автомобилей Toyota в России в сложных климатических условиях нередко возникают различные проблемы с двигателем. Это могут быть как серьезные поломки, которые устранить будет достаточно сложно и проще будет установить контрактный двигатель, так и выход из строя каких-либо датчиков. Если у вас загорелся индикатор «Check Engine» не спешите сразу расстраиваться. Для начала необходимо провести простейшую самодиагностику двигателя Toyota. Данная процедура не займет много времени и поможет вам выявить проблемы в двигателе.

Зачем проводить самодиагностику двигателя

При покупке подержанного автомобиля необходимо быть очень внимательным. Часто недобросовестные продавцы скрывают от вас проблемы в двигателе, которые впоследствии придется устранять, тратя на это порой немалые денежные средства. Отличным решением при осмотре такого авто будет диагностика двигателя своими руками, для того чтобы не купить «кота в мешке».

Самодиагностику необходимо проводить и для профилактики автомобиля. При некоторых ошибках индикатор Check Engine может не загораться, хотя неисправность будет присутствовать. Это может грозить повышенным расходом бензина, либо другими проблемами.

Что необходимо сделать перед диагностикой

Перед самодиагностикой двигателя необходимо убедиться, что все индикаторы на приборной панели работают правильно. Лампочки могут не гореть или же быть запитанными от других, что создает видимость их работы. Чтобы избавить себя от лишних действий и ничего не разбирать, можно произвести визуальный осмотр.

Пристегните ремень безопасности, закройте двери (для того, чтобы лишние лампы не отвлекали), вставьте ключ в замок и включите зажигание (двигатель НЕ заводить). Загорятся индикаторы «Check Engine», «ABS», «AirBag», «заряд аккумулятора», «давление масла», «O/D Off» (Если на селекторе АКПП кнопка отжата).

• лампа «ABS» загорается при включении зажигание и должна тухнуть через 3 секунды;
• лампа «AirBag» загорается при включении зажигания и тухнет после самодиагностики системы безопасности, примерно через 5 секунд.

Важно: если выключит и включить зажигание, не вынимая ключ из замка, то лампа «AirBag» снова не загорится! Повторная диагностика система произойдет, только если вытащить ключ и вставить снова.

• если лампа «O/D Off» не горит, нажмите на кнопку на селекторе АКПП, индикатор должен загореться. И наоборот.

Далее заводите двигатель:

• лампа «Check Engine» при включении зажигания должна гореть постоянно и гаснуть сразу после завода двигателя;
• аналогично себя ведет и лампа заряда аккумулятора;
• лампа давления масла загорается при включении зажигания и тухнет через 1-2 секунд после завода двигателя.

Если все указанные индикаторы ведут себя, как было описано выше, значит, приборная панель в полном порядке и можно проводить самодиагностику двигателя. В противном случае сначала необходимо устранить все неполадки с индикаторами.

Как выполнить самодиагностику

Для проведения простой самостоятельной диагностики двигателя тойота понадобиться всего лишь обычная канцелярская скрепка, для того чтобы перемкнуть необходимые контакты.

Расположение диагностического разъема DLC1 в автомобиле.

Расположение диагностического разъема DLC3 в автомобиле.

Как считать коды ошибок

После замыкания указанных контактов, садимся в автомобиль и включаем зажигание (двигатель заводить НЕ нужно). Коды ошибок можно считать, посчитав количество вспышек индикатора «Check Engine».

При отсутствии ошибок в памяти индикатор будет мигать с периодичностью 0,25 секунд. Если же с двигателем есть какие-либо проблемы лампочка будет мигать по другому.

• Через каждые 0,5 секунды индикатор будет выдавать сначала десятки, затем, после паузы 1,5 секунды, единицы через 0,5 секунды.
• Если в памяти содержится более одной ошибки, то пауза между ними будет 2,5 секунды.
• После того, как система выведет все ошибки, начнется их повтор через 4,5 секунды.

Условные обозначения:

0 — мигание лампочки;

1 — пауза 1,5 секунды;

2 — пауза 2,5 секунды;

3 — пауза 4,5 секунды.

Код выдаваемый системой:

0 0 1 0 0 0 0 2 0 0 0 0 0 1 0 0 3 0 0 1 0 0 0 0 2 0 0 0 0 0 1 0 0 3

Расшифровка кода:

Самодиагностика выдает коды ошибки 24 и ошибки 52.

Что в итоге

Расшифровать полученные коды ошибок можно, использовав таблицу кодов неисправностей двигателей тойота. Узнав какие датчики неисправны, вы сможете принять дальнейшее решение: либо устранить причину поломки самостоятельно, либо обратиться в специализированный автосервис.

Источник статьи: http://motorist.expert/info/23-samodiagnostika-dvigatelya.html

Toyota Corona Младшая Сестра CROWN’a › Logbook › DLC1 — Диагностическая фишка и её конакты, мучаясь искал, нашел, делюсь с вами!

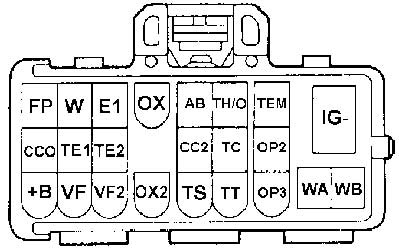

Что есть в разъёме DIAGNOSIS

Назначение и использование контактов разъема DLC1:
Система впрыска Toyota до 98 года имеет разьем диагностики DLC1. Обычно он находится под капотом слева и представляет собой коробочку с надписью «DIAGNOSIS».

E1
Это «масса». Earth.

B+
«Плюс» батареи. Появляется при включении зажигания.

IGN-
Вывод коммутатора — для выносного тахометра.

TE1
Вывод для чтения кодов системы EFI.
Диагностика: «Normal mode»

Взять любой провод (а лучше маломощную лампочку-пробник) и замкнуть им выводы «ТЕ1» и «Е1» (DLC No.1 или DLC No.2). В «старых» системах «Т» или «ТЕ». После этого, включив зажигание, следите за лампочкой «CHECK» (лампочка с изображением двигателя, она же «MIL»). Коды можно считать, подключив светодиод к «W».

Коды самодиагностики АКПП считываются по числу вспышек индикатора «O/D OFF» при замкнутых выводах «TE1»-«E1», при этом овердрайв должен быть включен.

TE2
Диагностика: «Test mode»

Накопление кодов в этом режиме происходит при замыкании контактов «Е1» и «Те2» перед включением зажигания. После этого автомобиль должен проехать примерно 15 км. После остановки двигатель не глушат и на холостом ходу соединяются контакты Е1-Те1 и производится считывание кодов. Снятие перемычек производится в обратной последовательности.

W
Вывод лампочки Чек. Подключение очень маломощного светового индикатора между «B+» и «W» дублирует лампочку «Check Engine» на панели приборов.

Ox
Вывод датчика кислорода. Можно измерить напряжение (и его изменение во времени) на датчике. Если подключить осциллограф. Или высокоомный быстрый вольтметр.

Fp
Вывод для измерения или подачи напряжения на бензонасос без запуска двигателя. Установите перемычку B+ — Fp. При включении зажигания сразу заработает бензонасос.

Vf1
Vf-feedback voltage — контакт, напряжение на котором является результатом анализа компьютером датчика кислорода и системы. Читайте подробную выкладку на сайте: «Лямбда-зонд: Проверка по-американски.»

Tс
Используется для считывания кодов самодиагностики дополнительных устройств автомобиля (Перемыкание Tc E1 в разъёме вызывает индикацию кодов лампочкой ABS, SRS, TRC OFF и Hight control).

Считывание кодов ABS

Включите зажигание.
Перемкните выводы «ТС» и «E1» разъема DLC1.
Снимите перемычку с выводов «WA» и «WB».
Через 4 секунды считайте код по количеству вспышек индикатора ABS.
Снимите перемычку с выводов «TC» и «E1».
Установите перемычку на выводы «WA» и «WB».
Сброс кодов ABS

Включите зажигание.
Перемкните выводы «ТС» и «E1»
Нажмите на педаль тормоза восемь или более раз в интервале трех секунд.
Индикатор должен выводить код нормы (мигать 2 раза в секунду).
Выключите зажигание.
Снимите перемычку с выводов «TC» и «E1».
Убедитесь, что индикатор ABS погас.
Коды самодиагностики SRS (Toyota) считываются аналогично прочим, по числу вспышек индикатора «SRS» при замкнутых выводах «TC»-«E1». Стирание кодов должно происходить при выключении зажигание. Если коды сохраняются, необходимо провести процедуру очистки.

Система контроля давления в шинах предусматривает свою собственную самодиагностику. Коды считываются стандартным для Toyot’ы способом по количеству вспышек индикатора при включенном зажигании и замкнутых выводах «TC» и «E1». Удаление кодов производится аналогично стиранию кодов системы ABS.

Коды самодиагностики 4WS считываются по той же методике, что и коды неисправностей двигателя, по числу вспышек индикатора «4WS» при замкнутых выводах «TC»-«E1» разъема DLC1 под капотом и включенном зажигании.

AB
Стирание кодов неисправностей SRS:

подсоединть два провода к выводам «TC» и «AB»
включить зажигание и подождать не менее 6 секунд
поочередно, раз в секунду, замыкать на массу выводы «TC» и «AB» (пауза между замыканием — менее 0,2 секунды)
после третьего замыкания вывода «TC» индикатор должен замигать с высокой частотой — значит коды стерты
Никогда не стирайте код сигнала неисправности системы подушки безопасности не проверив и не выяснив значение!

Ts
Предназначен для считывания кодов самодиагностики (проверки отклонений напряжения) датчиков скорости ABS and Traction Control System, которые не могут быть обнаружены обычной самодиагностикой.

Обнуление системы контроля давления в шинах
Обнуление системы контроля давления в шинах и её предварительная настройка должна производиться после выполнения любых работ, связанных с заменой колес, шин или дисков (давление во всех четырех колесах должно быть правильно отрегулировано).

модели без установочной кнопки и с разъемом DLC1
Включите зажигание.
Перемкните выводы «TS» и «E1»
Через 30 секунд нажмите педаль тормоза и удерживайте ее, пока индикатор системы не мигнет 3 раза с интервалом в 2 секунды.
модели c установочной кнопкой и с разъемом DLC1
Установочные кнопки отличаются характерной формой и расположением — в нижней части панели приборов со стороны водителя.
Включите зажигание.
Перемкните выводы «TS» и «E1»
Нажмите установочную кнопку и удерживайте ее, пока индикатор системы не мигнет 3 раза.
После этого, чтобы система сохранила правильные установки, необходимо проехать некоторое расстояние.
TT
используется при проверке автоматических трансмиссий. Для проверки АКПП — перемкнуть выводы «E1-TT»

Vf2, CC2, Ox2
При комплектации автомобиля двумя лямбда-зондами контакты выполняют аналогичные Vf1, CC0 и Ox1 функции для второго датчика.

OP1
считывание кодов самодиагностики иммобилайзера.

TD
отключение Air Suspension System.

На автомобилях с OBD-II для внутреннего японского рынка установлен разъем DLC No.1, но в нем отсутствуют контакты «Te1», «Te2», «W», «Vf», «Cco», «Ox», «Ign» — будьте внимательны!

Источник статьи: http://www.drive2.com/l/6880932/

Toyota Corona Premio

› Logbook › Мультимарочные сканеры для диагностики авто

Очень важно знать о исправности всех систем автомобиля. От этого много зависит! Не правильная или не стабильная работа оборудования, повышенный расход топлива, не рабочие датчики, тупость или провалы двигателя и т.д.
Чтобы знать по возможности о всех неисправностях автомобиля сначала приобрёл сканер ELM 327 wi-fi.

При помощи программы Torque Pro читает большое количество авто, но в основном видит только систему двигателя. А мы стремимся к большему!

Следующим серьёзным прибором был установлен бортовой компьютер Multitronics TC750. Да много этот прибор рассказывает о состоянии всех систем авто и что самое главное в реальном времени. Так как иногда занимаюсь диагностикой то для диагностики других авто совсем не пригоден.

Следующий прибор это мультимарочный сканер Delphi DS150E. Да сканер очень хороший, видит ОЧЕНЬ много систем. Но как оказалось после многих испытаний не видит Японцы с правым рулём. Только протоколы Евро стандарта. Все европейки без проблем. Даже Камаз как то сканировал.

Теперь о самом крутом сканере на мой взгляд. Это LAUNCH Easy Diag, не перестаю удивляться функционалу этого маленького «свистка» . Все авто мной диагностированные с лёгкостью брал. В том числе праворульные Япошки и наши Лады. Приобрёл этот «свисток» на Али Экспресс за 2300, сейчас 2580. Есть и второй вариант за 4000 с софтом но не будет версии PRO как на красном. Лучше установить приложение Али Экспресс с плей маркета, там многие товары идут со скидкой в отличие от сайте. Начальный комплект: 1.Сканер, 2.Регистрационный ключ, 3.Инструкция. Регистрационный ключ храним и можно куда нибудь продублировать. Скачиваем с плей маркета приложение Easy Diag и регистрируемся, не забываем логин и пароль в приложении, это очень важно. Активируем сам свисток в приложении. Полный комплект марок автомобилей помог активировать Alexandr0077 за что ему отдельное спасибо. Теперь полный функционал программы LAUNCH X431 PRO версии на руках. В общем доволен как слон.

Launch X-431 Pro поддерживает диагностику электронных систем управления автомобилей европейского, американского и азиатского производства (включая праворульные японские автомобили). Широкий диапазон марок автомобилей: Smart, America Ford, Chrysler, GM, Acura, INFINITI, Lexus, Australia Ford, Holden, Brazil GM, Brazil Fiat, Brilliance Auto, BYD, Changan, ChangCheng, Changhe, Chery, GEELY, Gonow Auto, HaFei, JAC, Jiangling, SGMW, Tianjin FAW, Xiamen, XinKai, ZhongShun, Zhongxing, ZOTYE, Audi, Benz, BMW, Citroen, Europe Ford, Fiat, Jaguar, Lancia, Landrover, Opel, Peugeot, Porsche, Renault, Romeo, Rover, Saab, Seat, Skoda, Transporter&V-Class, Volkswagen, Volvo, Mahindra, MARUTI, TATA, Daihatsu, Honda, JPIsuzu, Mazda, Mitsubishi, Nissan, Subaru, Suzuki, Toyota, Daewoo, Hyundai, Kia, Ssangyong, Perodua, Proton, GAZ, VAZ, S.Africa Opel, Thailand Isuzu, а также любые автомобили, поддерживающие стандарт OBD II/EOBD (шины данных SAE J1850 VPW, SAE J1850 PWM, ISO 9141-2, ISO 14230, ISO-15765-4 CAN).

Функции прибора:
Чтение и стирание кодов неисправностей всех систем автомобиля
Считывание потоков данных всех систем автомобиля
Отображение текущих параметров системы
Проверка исполнительных механизмов
Кодирование блоков управления
Адаптация
Сброс сервисных интервалов

Стандартный комплект программного обеспечения Launch X-431 Pro:

1. X-431 Demo Diagnostic Program, ( RUS )
2. X-431 Smart Diagnostic Program,
3. X-431 Smart OBDII Diagnostic Program,

————USA————
4. X-431 FORD USA Diagnostic Program, ( RUS )
5. X-431 GM Diagnostic Program, ( RUS )
6. X-431 Chrysler Diagnostic Program,
7. X-431 Acura Diagnostic Program,
8. X-431 Infinity Diagnostic Program, ( RUS )
9. X-431 Lexus Diagnostic Program, ( RUS )

————EUROPE————
10. X-431 Audi Diagnostic Program, ( RUS )
11. X-431 Mercedes Benz Diagnostic Program, ( RUS )
12. X-431 BMW Diagnostic Program, ( RUS )
13. X-431 Citroen Diagnostic Program, ( RUS )
14. X-431 FORD EURO Diagnostic Program, ( RUS )
15. X-431 Fiat Diagnostic Program,
16. X-431 Jaguar Diagnostic Program,
17. X-431 Landrover Diagnostic Program, ( RUS )
18. X-431 Lancia Diagnostic Program,
19. X-431 Opel Diagnostic Program, ( RUS )
20. X-431 Peugeot Diagnostic Program, ( RUS )
21. X-431 Porsche Diagnostic Program,
22. X-431 Renault Diagnostic Program,
23. X-431 Romeo Diagnostic Program,
24. X-431 Rover Diagnostic Program,
25. X-431 Saab Diagnostic Program,
26. X-431 Seat Diagnostic Program, ( RUS )
27. X-431 Skoda Diagnostic Program, ( RUS )
28. X-431 TRANSPORTER & V-Class (Sprinter) Diagnostic Program,
29. X-431 Volkswagen Diagnostic Program, ( RUS )
30. X-431 Volvo Diagnostic Program,

————JAPAN————
31. X-431 Daihatsu Diagnostic Program,
32. X-431 Honda Diagnostic Program, ( RUS )
33. X-431 Isuzu Japan Diagnostic Program,
34. X-431 Mazda Diagnostic Program, ( RUS )
35. X-431 Mitsubishi Diagnostic Program, ( RUS )
36. X-431 Nissan Diagnostic Program, ( RUS )
37. X-431 Subaru Diagnostic Program,
38. X-431 Suzuki Diagnostic Program,
39. X-431 Toyota Diagnostic Program, ( RUS )

————KOREA————
40. X-431 Daewoo Diagnostic Program, ( RUS )
41. X-431 Hyundai Diagnostic Program, ( RUS )
42. X-431 Kia Diagnostic Program, ( RUS )
43. X-431 SsangYong Diagnostic Program,

————RUSSIA————
44. X-431 GAZ Diagnostic Program, ( RUS )
45. X-431 VAZ Diagnostic Program, ( RUS )

————CHINA————
46. X-431 Brilliance Auto Diagnostic Program,
47. X-431 BYD (Flyer) Diagnostic Program,
48. X-431 Changan Diagnostic Program,
49. X-431 ChangCheng (GreatWall) Diagnostic Program, ( RUS )
50. X-431 Changhe Diagnostic Program,
51. X-431 Chery (QIRUI) Diagnostic Program,
52. X-431 Geely (HaOQing) Diagnostic Program,
53. X-431 Gonow Auto Diagnostic Program,
54. X-431 Hafei Diagnostic Program,
55. X-431 JAC Diagnostic Program,
56. X-431 Jiangling Diagnostic Program,
57. X-431 SGMW Diagnostic Program,
58. X-431 Tianjin Diagnostic Program,
59. X-431 Xiamen Golden Diagnostic Program,
60. X-431 XinKai Diagnostic Program,
61. X-431 ZhongShun Diagnostic Program,
62. X-431 Zhongxing Diagnostic Program, ( RUS )
63. X-431 Zotye Diagnostic Program

————AUSTRALIA————
64. X-431 Ford Australia Diagnostic Program,
65. X-431 Holden Diagnostic Program,

————BRAZIL————
66. X-431 GM Brazil Diagnostic Program,
67. X-431 Fiat Brazil Diagnostic Program,

————INDIA————
68. X-431 Mahindra Diagnostic Program,
69. X-431 Maruti Diagnostic Program,
70. X-431 Tata Diagnostic Program,

————MALAYZIA————
71. X-431 Perodua Diagnostic Program,
72. X-431 Proton Diagnostic Program,

————S.AFRICA————
73. X-431 Opel S.Africa Diagnostic Program,

————TAILAND————
74. X-431 Isuzu Tailand Diagnostic Program

* ( RUS ) — отмечены русифицированные программы

Диагностический адаптер:
Способы подключения: стандартный OBDII разъем, micro USB2.0
Типичное энергопотребление: 12В.
Ток покоя 25мА, среднее потребление 35мА
Рабочая температура: -20℃-55℃
Температура хранения: -30℃-70℃
Размеры адаптера: 4,8х2,4х3,2 см.
Вес адаптера: 26 г.
Рабочее напряжение: 9-15В
