Эффективный глушитель для автомобиля

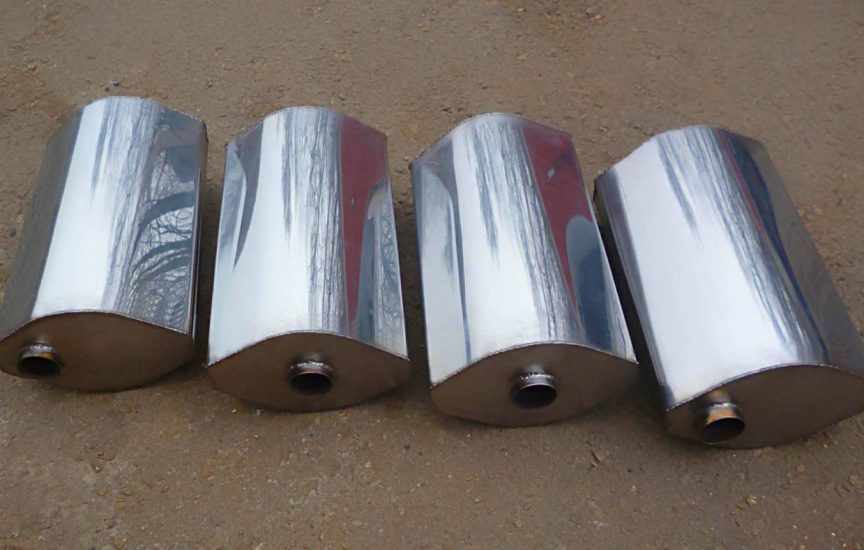

Мастерим глушитель своими руками — три варианта изготовления самодельного выхлопа

Реализовать идею, как сделать глушитель для автомобиля самому, можно по нескольким схемам, используя подчас неожиданные материалы. Но придерживаться нужно конструкции штатной детали.

Выхлопные узлы ржавеют, прогорают, разбиваются о камни. Ремонт и замена выпускной системы стоит немалых денег. Если вы задумались, как сделать глушитель для автомобиля самому, вам знакома эта проблема. Решить ее можно, приложив смекалку и базовый слесарный опыт.

Устройство

Из вспомогательной составляющей автомобиля глушитель превратился в полноценную систему, обеспечивающую стабильную работу двигателя транспортного средства. Несмотря на многочисленные усовершенствования, принципиальная конструкция устройства остается неизменной.

Основные элементы системы в порядке следования друг за другом:

• Коллектор – промежуточное звено между мотором авто и катализатором. Изготовленный в виде трубы из сплавов чугуна и стали, испытывает большие температурные нагрузки (до 1000 °С), снабжен гофрой, гасящей вибрации двигателя.
• Каталитический нейтрализатор – камера с керамическими или металлическими сотами, где догорают остатки топлива и происходит деактивация окиси углерода.
• Передний глушитель или резонатор – это бак с многочисленными решетками и отверстиями, которые снижают скорость выхлопных газов и шум от двигателя. Выхлопы здесь не очищаются.
• Задний – в элементе окончательно рассеивается шум, происходит завершающий вывод отработанных газов. Когда встает вопрос, как сделать глушитель автомобиля самому, подразумевается именно эта часть системы.
• Передний и задний компоненты соединяются средней трубой.

Из чего можно сделать глушитель своими руками

Реализовать идею, как сделать глушитель для автомобиля самому, можно по нескольким схемам, используя подчас неожиданные материалы. Но придерживаться нужно конструкции штатной детали.

Из огнетушителя

Непредвиденное применение в тюнинге автомобилей получили порошковые огнетушители. Изготовление эффективного глушителя для своего авто начните с подбора подходящего образца:

• вес – 3 кг
• диаметр колбы – от 100 до 150 мм.

Таким будет корпус будущего изделия. К нему подберите 2 куска стальных цельных труб с сечением 30 мм.

Для работы потребуются:

• сварочный и сверлильный аппараты;
• болгарка;
• стандартный слесарный набор (ключи, отвертки).

Старую конструкцию снимите, сохраните кронштейны крепления к кузову машины.

Глушитель из огнетушителя

Чтобы изготовить новый глушитель на автомобиль, доработайте детали:

• Очистите огнетушитель от содержимого, демонтировав кран.
• Просверлите верхнюю и донную части корпуса: отверстия должны соответствовать диаметру заготовленных труб. Входную и выходную трубы расположите так внутри колбы, чтобы они не упирались одна в другую. Для достижения этого отверстия для труб высверливайте на разных уровнях.
• На участках труб, которые войдут внутрь корпуса, сделайте перфорацию в шахматном порядке.

Примерьте детали, сварите конструкцию. Чтобы придать товарный вид изделию и предотвратить коррозию, глушитель из огнетушителя для автомобиля нужно зачистить, обезжирить, покрыть термостойкой краской.

Из термоса

Оригинальным и дешевым можно сделать выхлоп на авто своими руками из термоса. Устройство бытового прибора удобно уже тем, что имеет две камеры из нержавеющей стали.

В нижней части внутренней колбы просверлите отверстия по 5-6 мм: здесь выхлопы будут встречать некоторое сопротивление. В дне наружного корпуса вырежьте просвет для выхлопной трубы, приварите ее. Установите узел на место.

Глушитель из термоса

Самодельную деталь можно использовать, как насадку на «прямоточку», или в качестве самостоятельного компонента выхлопной системы.

Из нержавейки

Еще один интересный способ – самому сделать глушитель для автомобиля из нержавейки. Такая вещь будет долго служить и красиво смотреться на машине.

Действуйте по порядку:

1. Возьмите кусок нержавейки сечением, как на штатной детали.
2. Наденьте на трубу несколько хозяйственных металлических губок.
3. Оберните конструкцию мелкой сеткой, обмотайте сталистой проволокой.
4. Вставьте «сэндвич» в трубу большего диаметра. Можно также обернуть конструкцию листом нержавейки, заклепать шов.
5. Внутрь набейте минеральную вату (урсу).
6. Один конец резонатора замажьте смесью урсы и цемента (соотношение 1 к 3).

Глушитель из нержавейки

В завершение установите крепежи и фиксаторы, смонтируйте девайс на машину.

Из чего готовить прокладку

Места сочленений труб и коллекторов, резонаторов и глушителей снабжены прокладками. Без них появляется скрип в системе, происходит быстрый износ металла. Элементы подвергаются большим нагрузкам, выходят из строя быстрее других компонентов узла.

Сначала сделайте чертеж детали на бумаге, вырежьте его по контуру. Приложите бумажный вариант к листу асбеста, обведите карандашом. Осторожно, чтобы материал не рассыпался, вырежьте прокладку.

Осталось зачистить деталь, обработать термоустойчивым герметиком, установить в предназначенное место, закрепить болтами.

Пошаговая инструкция по изготовлению

Перед тем как сделать глушитель для автомобиля самому, позаботьтесь о двух важных вещах, которые лучше заказывать у токаря: торцевые заглушки и перегородки. С остальным вам будет несложно справиться самостоятельно.

Чтобы изготовить глушитель на автомобиль и успешно инсталлировать самоделку, нужно придерживаться рекомендаций:

1. Сделайте замеры, сформируйте банку узла из металлической заготовки.
2. Высверлите отверстия в трубах банки.
3. Приварите трубы к отражателям и перегородкам.
4. Нацепите и зафиксируйте кожух, а также торцевые заглушки.
5. Установите крепежные элементы.
6. Закрепите готовую деталь.

Изготовление глушителя своими руками

После монтажа нового выпускного устройства звук мотора может измениться: стать сильнее или тише, что зависит от качества работы.

Расчет выхлопа автомобиля

Для банки можно использовать многие подручные материалы: важно, чтобы двигатель не потерял мощность и не повысился расход топлива. Такие «сюрпризы» – не редкость после вмешательства в стоковую конструкцию, хотя эффект может быть и обратным.

Все дело в расчете параметров глушителя автомобиля: длина выхлопного тракта, внутренние и внешние диаметры труб, перфорация. Размеры выверены на заводах по точным формулам для каждой конкретной модели авто. Именно поэтому выхлопные системы разные на грузовых и легковых транспортных средствах, на авто с иными объемами двигателей.

Когда выпускные клапаны цилиндров открываются, отработанные газы резким толчком выбрасываются в выхлопную систему и несутся по ней с огромной скоростью. Поток сопровождается звуковой волной и захватывает по пути другие газы. Цилиндры в этот момент освобождаются, в них поступает свежая порция топливовоздушной смеси.

В формулах учитываются: объем цилиндров, градусы открытия выпускных клапанов, обороты двигателя, другие показатели. Вы можете взять данные в мануале на авто, подставить в формулы и по ним тюнинговать систему. Но стоит ли, когда на автозаводе все уже просчитано, и вам необходимо только соблюдать стоковые размеры труб, из чего бы вы ни сделали новую деталь. Решение остается за вами.

Источник статьи: http://avtoshark.com/article/repairs/engine-repairs/kak-sdelat-glushitel-dlya-avtomobilya-samomu/

Лучшие производители глушителей

В цепи: присоединительная труба, гофра, резонатор – глушитель последний компонент выхлопной системы. Внутренняя конструкция может влиять на КПД двигателя. Поэтому лучшие производители глушителей учитывают этот нюанс при разработке детали. Выпускной элемент окончательно переводит остаточное давление газов в приемлемые и нередко приятные для слуха звуки. Грамотно спроектированный он работает тихо и не в ущерб мощности ДВС.

Рейтинг производителей глушителей

При отборе кандидатов в рейтинг производителей глушителей команда ВыборЭксперта.ру ориентировалась на мнение опытных водителей, автомехаников. Проводились тесты и собирались отзывы автолюбителей, длительное время использующих шумопоглотители разных брендов как иностранных, так и отечественных.

Номинанты в рейтинге прошли проверку следующих характеристик:

• Объем изделия;
• Соответствие геометрических параметров;
• Применяемый металл;
• Толщина стенок конструкции;
• Качество сварных швов;
• Износостойкость;
• Эффективность шумопоглащения;
• Внутренняя структура корпуса;
• Герметичность соединений всех элементов;
• Соотношение цена/качество.

Некоторые из представленных для испытаний образцов отсеялись после внешнего осмотра. Причиной стали: плохо заваренные стыки, не убранные заусенцы, небрежная покраска, складки в местах изгибов. Большинство не прошли второй этап: внутрь глушителя на авто поступал воздух под определенным давлением с предварительно смазанными мыльным раствором местами соединений. Изделия, где появлялись пузырьки воздуха, отбраковывались.

Оценивался уровень подавления шумов работающего двигателя на холостом ходу и при разгоне. Насколько приятен или неприятен при этом звук для участников испытаний в расчет не принималось. Такая характеристика строго индивидуальна, что подтверждают разные мнения команды по этому поводу. Учитывалась только громкость. Излишне шумных устройств нет в предложенном рейтинге. Степень износостойкости устанавливалась, по отзывам автолюбителей эксплуатировавших разные бренды от полугода до шести лет.

Лучшие иностранные производители глушителей

Среди зарубежных номинантов – два европейских, американский и южнокорейский заводы. Из 15 исследованных образцов только изделия нижеперечисленных компаний соответствовали предъявленным требованиям.

Южнокорейский AMD

Компания создана при участии американского автоконцерна General Motors и крупных южнокорейских заводов Hyundai, Sang Yong. Она изготавливает и осуществляет прямые поставки запчастей для конвейерной сборки автомобилей и на мировой рынок. Шумоподавители фирмы стоят на автомобилях: DAEWOO, KIA, CHEVROLET, SANG YONG, HYUNDAY.

Продукция AMD имеет сертификаты качества США, Евросоюза и соответствует стандартам ISO/TS16949. Для владельцев южнокорейских иномарок не стоит остро вопрос, какой глушитель поставить на свою машину. Трудности возникают, если попался контрафактный продукт. Стоит сверять идентификационный номер на сайте AMD. Обращать внимание на наличие гравировки на корпусе с логотипом и страной, где сделана деталь.

Достоинства:

• Геометрия совпадает с оригиналом;
• Невысокая цена;
• Применяется алюминированная или нержавеющая сталь;
• Толщина металла более 1.2мм;
• Тихий звук;
• Плавные изгибы труб.

Недостатки:

• Неаккуратные сварные швы;
• Есть поддельная продукция.

AMD создана и финансируется автопроизводителями. Благодаря этому себестоимость товара снижена, что помогает успешно конкурировать с российскими марками.

Walker США

На американском рынке с 1888г. Официальный поставщик автогигантов: Mercedes-Benz и BMW. 1969 года произошло слияние с германской фирмой Helnrich Gillet GmBH, что вывело Walker на рынок Европы. Сегодня – это лидер в производстве систем выхлопной трубы для автотранспорта.

Все звукогасители на PORSCHE производства Walker. В 1963г инженеры предприятия собрали первый в мире каталитический нейтрализатор. Шумоподавители компании ставятся на автомобили: GM, BMW, Toyota, Chrysler, Nissan, Daimler, Honda.

Достоинства:

• Антикоррозийное покрытие;
• Способствуют экономии топлива;
• Геометрические данные идентичны оригинальным;
• Идет с полным комплектом для монтажа (прокладки, крепления);
• Долгий срок службы;
• Двухслойный корпус.

Недостатки:

Прочность и долговечность устройств этой фирмы обеспечивается применением технологии двойных стенок в производстве. Внутренняя часть делается из нержавейки, а наружная из алюминированного железа. Поэтому купить универсальный глушитель и поставить взамен поврежденной родной детали в случае ремонта не лучшая идея. Автомобили с контуром от Walker рассчитаны на прочность оригинального звукопоглощающего изделия.

Eberspacher Германия

Бренд основан в 1865г. Завод расположен в городке Эссиленген возле Штутгарта. Когда автомобилестроение только развивалось, представители Daimler-Benz попросили фирму разработать для их первой машины систему, отводящую газовые выхлопы. С этого началась история Eberspacher.

Сейчас – это предприятие с годовым доходом 2млрд евро, который представлен в пятидесяти странах. Есть сертификаты ISO 9001, VDA. Разработка всех деталей от коллектора до выпуска происходит при участии автомобильных заводов. Такими устройствами оснащаются: Ford, BMW, Volkswagen, Mercedes, а также редкие модели Toyota, DAF, Opel, Iveco, Scania.

Достоинства:

• Аккуратная крепкая сварка;
• Длительный срок эксплуатации;
• Толщина металла больше минимально допустимой;
• Богатый ассортимент;
• Тихий звук;
• Немецкая сборка.

Недостатки:

В конце нулевых Eberspacher и тольяттинский «АВТОВАЗагрегат» организовали совместное предприятие по изготовлению шумоизоляционных компонентов для отечественных автомобилей. Компания один из поставщиков, комплектующих для Лада Гранта.

Бельгийский Bosal

В 1923году была известна как Firma Karel Bos. Системы отвода газов от ДВС под брендом Bosal стали выпускаться в 1945г. Международный рынок Bosal начал завоевывать в пятидесятых годах основав производство в ЮАР. В семидесятые открылись заводы в Швейцарии, Германии, Дании и Великобритании, а в девяностые: Италии, Испании, Чехии и Нидерландах.

Прошла сертификацию качества соответствующие стандартам ISO 9002 и QS9000. Концерн General Motors не единожды награждал фирму титулом «Лучший поставщик года». Товар используется на машинах: Saab, Land Rover, Volvo, Mazda, Honda, GM, Audi, Renault, VW, Jaguar.

Достоинства:

• Доступные цены;
• Геометрические размеры соответствуют оригинальным;
• Антикоррозийная защита;
• Двухслойная защита корпуса;
• Эффективное шумопоглощение.

Недостатки:

• Слабая защита от коррозии внутренних перегородок банки;
• Большое количество фальсификата.

Если есть сомнения в подлинности магазинного товара, то согласно отзывам купить bosal оригинальной сборки можно оставив заявку на официальном сайте.

Лучшие отечественные производители глушителей

На отечественном рынке предложение превышает спрос. Предприятия, выпускающие брендовую продукцию, уже не гонятся за количеством, предпочитая качество. Этому способствует и сильная конкуренция со стороны иностранных фирм. На суд команды VyborExperta.ru были предложены 10 шумоподавителей российских производителей, но только четыре устройства подошли по всем критериям отбора.

Экрис

Звукогасители сертифицированы ГОСТ Р49.51-2001 и имеют международный штрих-код. Выпускаются три типа звукоизоляционных изделий: серия «стандарт» с гарантией на один год и линейка «евро», «усиленный» с гарантийным сроком два года.

Эталонным образцом геометрической формы является продукт изготовленный «АВТОВАЗагрегат». Ассортимент представлен всеми компонентами системы – от трубы приема газов до конечного компонента с задней трубкой выхлопа. Испытания товара проходят в лаборатории НПП НТЦ «ТЕСТ» принадлежащего ОАО «АвтоВАЗ».

Достоинства:

• Невысокая стоимость;
• Правильная геометрия;
• Толстостенные трубы;
• Разнообразный модельный ряд;
• У серий «евро», «усиленный» двухслойные стенки;
• Закатный корпус.

Недостатки:

• Не окрашены места сварки;
• Слабо заварен стык задней трубы.

Благодаря использованию в производстве холодно-катанного железа, компания смогла снизить стоимость почти в четыре раза в сравнении с вазовским оригиналом, где применяется алюминированная сталь. Чтобы не потерять прочность стенки делаются толще, чем допускается.

Автоглушитель

Начинала с производства на арендованной в 1997г площадке завода «Эра». В 2003г приобретены 1500 квадратных метра территории принадлежавших ранее станкостроительному предприятию «Эфес». 2010 году компания представила свой продукт на мировом рынке.

В 2011 году конвейерные линии оснастили автоматизированным корейским оборудованием: механизированная закатка корпусов и автоматическая сварка мест соединений. В ассортименте звукоизоляционные контуры практически для всех видов автотранспорта: легковых, грузовых и коммерческих – ИЖ, ВАЗ, ГАЗ, УАЗ, ПАЗ, ЗИЛ, КАМАЗ и некоторых моделей иномарок.

Достоинства:

• Современные технологии изготовления;
• Невысокая стоимость;
• Алюминированное железо;
• Высокая степень износостойкости;
• В более дорогом варианте присутствует базальтовый наполнитель.

Недостатки:

• Мало товаров в российских регионах;
• Бывает несоответствие конфигурации оригинальной.

Все оборудование ориентировано только на изготовление выпускной трубы, поэтому должна быть выверенная геометрия деталей, но по факту немало элементов по форме отличных от оригинала. Это говорит о недостаточном контроле брака.

Фобос

В дорогих вариантах используется базальтовый наполнитель скрепленный бандажом. Такая набивка не выгорает и не выдувается газовыми потоками. На устройства ставится клеймо «Фобос». Присутствует логотип, и подтверждается сертификация ЕАЭС.

Применяется технология двойной закатки с прибивкой. Для покраски используют кремнийорганическую эмаль, которая выдерживает температуру в 600 градусов Цельсия. С 2018 года предприятие изготавливает звукоизоляционные системы для грузового автотранспорта Нижнекамского и Минского заводов.

Достоинства:

• Доступная цена;
• Тихий звук;
• Толщина металла не менее 1.2мм.;
• Двойная закатка корпусных соединений;
• Полный комплект выхлопного контура, включая крепежи и прокладки.

Недостатки:

• Геометрия часто не совпадает с оригиналом;
• Упрощена внутренняя структура бачка (две перфорированные трубки).

Фобос не использует для упаковки гофрированные коробки. Продукт обматывается пленкой ПВД. На ней фирменный логотип, а внутри гофрированный вкладыш. Такая технология уменьшает себестоимость и в некотором роде помогает отличить подделку. Фальсификат обычно пакуют в традиционные коробки.

Три-В Плюс

С 2013 г официально разрешено ставить на свою продукцию маркировку с национальным знаком качества. В этом же году открылись линии по изготовлению шумоподавителей на Daewoo Nexia и продукции эконом-класса. Фирма занимает одно из лидирующих позиций на вторичном рынке страны.

Низкая ценовая ниша, в которой долгое время работала организация, позволила нарастить производство и приобрести хорошую репутацию. Приоритет – повышение уровня выпускаемого продукта с сохранением невысокой конечной стоимости. Доля брака ниже допустимой, составляющей 0.2% (1изделие из 500).

Достоинства:

• Низкая цена;
• Контроль брака;
• Маркировка национальным знаком;
• Толщина материала не ниже минимально допустимых значений;
• Правильная геометрия, совпадающая с оригиналом;
• Хорошая звукоизоляция.

Недостатки:

С 2017 Три-В Плюс не отказывается принять любой бракованный товар. Требования условий приемки максимально снижены. Это связано с политикой компании направленной на качественное повышение уровня выпускаемых компонентов.

Как выбрать производителя глушителей

Необходимо проверить подлинность. Оригинал всегда тяжелее контрафактного изделия. Последний зачастую пустотелый и тонкостенный. Бачок фальсификата меньше. Сверить код на сайте производителя. Затем обратить внимание на покраску, аккуратность сварных линий, отсутствие гофры в местах изгибов, толщину металла и так далее.

Конструкция

Предпочтительны двухслойные устройства. Они обеспечивают минимальный шум газового потока. Наличие базальтового наполнителя еще один положительный момент. Такой звукогаситель, как правило, тяжелее и дороже. Небольшой вес говорит об упрощенной структуре бачка – оставлено минимальное количество перегородок и перфорированных трубок. Такой выпуск будет сильно шуметь и негативно влиять на КПД двигателя.

Складки на изгибах сужают диаметр, что создает препятствие на пути движения газового потока. Это ускоряет износ и усиливает вибрацию. Иногда тюнинг в виде насадки из блестящей нержавейки с прямоточным поглотителем шума создает проблемы всему контуру, не приспособленного под такие изменения. Поэтому лучше приобретать компонент конструктивно максимально приближенный стоявшему на конкретной модели машины. Приглядеться к сварным стыкам. Убедиться в отсутствии заусенцев и кривой сварки.

Материал

В доступной для большинства ценовой нише в основном предлагается продукция из алюминированного железа. Материал обладает хорошими антикоррозийными свойствами и способен противостоять длительному воздействию агрессивных сред. Срок годности такого элемента может достигать десяти лет. Разновидность – алюмоцинк. Технические характеристики их схожи. Отличие в цвете. Второй темнее и напоминает по внешнему виду кровельную оцинковку.

Нержавейка часто применяется в производстве деталей для спортивных и премиальных машин. Компоненты из такого материала служат 15-20 лет, но стоимость таких контуров по карману немногим. Хорошо, если присутствует нанесенная на запчасти термоизоляционная краска. Важно чтобы она покрывала все части элемента, включая сварные швы. Небрежная покраска вызовет преждевременную ржавчину в пропущенных местах.

Объем и размеры

Перед тем как купить выхлопную трубу необходимо замерить места соединений. Разные серии одной модели автомобиля могут оборудоваться различными звукогасителями. Не любой подойдет. Малейшее несоответствие создаст проблемы при замене старого компонента. Устанавливать легче элемент с аналогичными оригинальному параметрами. Еще лучше сфотографировать родную деталь со всех ракурсов. При наличии хорошей фотокамеры на телефоне сделать это не сложно.

Выбирать, нужно учитывая конструктивную особенность: прямоточный или обычный шумопоглотитель стоял на машине. Важен объем бачка. Чем больше, тем лучше изолирует шумы. При выборе стоит обратить внимание на толщину стенок. Они не должны быть тоньше 1.2мм. Добросовестный изготовитель обычно увеличивает это значение до 1.4-1.5мм. Товар должен строго повторять геометрию оригинального элемента.

Какой производитель глушителей лучше

Изучив и проанализировав характеристики представленных моделей, команда ВыборЭксперта отобрала четыре лучших образца. В дорогом сегменте два импортных звукоизоляционных устройства и два отечественных в бюджетной ценовой нише. Российским фирмам сложно конкурировать с иностранными компаниями, но в соотношении цена/качество они могут оспорить первенство некоторых зарубежных брендов. В список лучших марок вошли:

• Walker – надежный и долговечный корпус. Лучшее решение для тех, у кого есть деньги;
• Bosal – европейское качество по доступной цене. При ограниченном бюджете бельгиец – оптимальный вариант;
• Экрис – российский конкурент европейцу в плане стоимости и качества. Меньше риска приобрести подделку;
• Три-В Плюс – хороший товар по скромной стоимости.

Все представленные в топе глушители служат дольше гарантийного срока и выдерживают испытания российскими дорогами.
