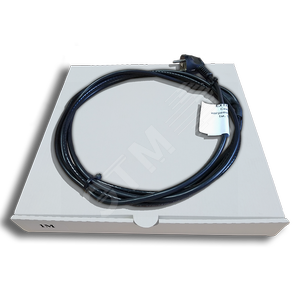

Комплект кабеля нагревательного саморегулирующегося HTM kit 4m в трубу (пищевой, фторополимер, экранированный)

Код товара 2332945
Артикул Extherm HTM kit 4m
Производитель EXTHERM

С этим покупают Посмотреть

Саморегулирующийся греющий кабель RAYCHEM ETL-10 для защиты от замерзания водопроводных труб DN 540.19 Цена за 1 м
м 0 руб. В корзину Минимальное количество в заказе: 1м Минимальное количество в заказе: 1

Код товара 2153631
Артикул —
Производитель Raychem

С этим покупают Посмотреть

Прокладка IP44 (R-SENZ-ACC-IP44GASKET)

Код товара 1634825
Артикул 1244-017779
Производитель Raychem

С этим покупают Посмотреть

Передняя панель серебристого цвета для RAYCHEM SENZ / SENZ WIFI (R-SENZ-ACC-METALFRONT)

Код товара 8121337
Артикул 1244-017780
Производитель Raychem

С этим покупают Посмотреть

Передняя панель темно-серого цвета для RAYCHEM SENZ / SENZ WIFI (R-SENZ-ACC-ANTHRACITEFRON)

Код товара 447395
Артикул 1244-017781
Производитель Raychem

С этим покупают Посмотреть

Передняя панель белого цвета для RAYCHEM SENZ / SENZ WIFI (R-SENZ-ACC-WHITEFRAME)

Код товара 5262379
Артикул 1244-018579
Производитель Raychem

С этим покупают Посмотреть

Кабель саморегулирующийся 10м 90W с вилкой Plug n Heat

Код товара 9811345
Артикул EFPPH10
Производитель ENSTO

С этим покупают Посмотреть

Кабель саморегулирующийся Plug n Heat 3м 27W с вилкой

Код товара 8742530
Артикул EFPPH3
Производитель ENSTO

С этим покупают Посмотреть

Кабель саморегулирующийся Plug n Heat 2м 18W с вилкой

Код товара 9811346
Артикул EFPPH2
Производитель ENSTO

С этим покупают Посмотреть

Кабель нагревательный SELFTEC саморегулирующийся на трубу 5м 80Вт

Код товара 7176891
Артикул ELK SelfTec 16/ 5
Производитель ELEKTRA

С этим покупают Посмотреть

Кабель нагревательный SELFTEC саморегулирующийся на трубу 5м 80Вт

Код товара 7176891
Артикул ELK SelfTec 16/ 5
Производитель ELEKTRA

С этим покупают Посмотреть

Кабель саморегулирующийся Iceguard 18 катушка 250м DEVI

Код товара 9283005
Артикул —
Производитель DEVI

Центр поддержки и продаж

Электрика
Свет
Крепеж
Безопасность

Мы в социальных сетях

© 2021 Компания ЭТМ — Копирование и использование в коммерческих целях информации на сайте www.etm.ru допускается только с письменного одобрения Компании ЭТМ. Информация о товарах, их характеристиках и комплектации может содержать неточности

Ваш город: Выберите город

Я подтверждаю свое согласие на обработку персональных данных согласно Политике обработки персональных данных

Источник статьи: http://www.etm.ru/catalog/?searchValue=%D1%81%D0%B0%D0%BC%D0%BE%D1%80%D0%B5%D0%B3%D1%83%D0%BB%D0%B8%D1%80%D1%83%D1%8E%D1%89%D0%B8%D0%B9%20%D0%B3%D1%80%D0%B5%D1%8E%D1%89%D0%B8%D0%B9%20%D0%BA%D0%B0%D0%B1%D0%B5%D0%BB%D1%8C%2012%20%D0%B2%D0%BE%D0%BB%D1%8C%D1%82

Какой греющий кабель выбрать? Саморегулирующийся или резистивный?

Сегодняшний рынок предлагает большой выбор нагревательного кабеля для систем обогрева разного назначения. При этом у потребителей часто возникает вопрос: какой греющий кабель выбрать в конкретном случае.

Когда следует отдать предпочтение более дорогому саморегулирующемуся, а когда лучше выбрать более дешевый кабель постоянной мощности — резистивный. Эти два вида нагревательного кабеля, служащие одной и той же цели — обогрев определенного объекта, имеют ряд существенных различий.

Основные различия резистивного и саморегулирующегося кабеля

Резистивный кабель состоит из токопроводящей нагревательной жилы в изоляции, медной оплетки и прочной оболочки. Его электрическое сопротивление постоянно, поэтому в процессе работы количество тепла, выделяемое этим кабелем, остается неизменным по всей длине вне зависимости от окружающей температуры.

Саморегулирующийся кабель имеет строение, внешне схожее с резистивным, но с рядом принципиальных отличий. Две токопроводящие жилы из меди, соединенные полупроводниковой матрицей также заключены в луженую медную оплетку и надежную внешнюю оболочку. Однако наличие полупроводниковой саморегулируемой матрицы позволяет автоматически изменять выделяемую мощность на отдельных участках кабеля при изменении температуры соответствующего участка.

Достоинства и недостатки

Резистивные кабели отличаются более высокой мощностью на погонный метр. Они могут укладываться в несколько ниток. Все резистивные нагревательные кабели характеризуются повышенной эластичностью, позволяющей делать малый радиус загиба и проводить укладку на поверхностях любой конфигурации. Цена резистивных греющих кабелей существенно ниже, чем у саморегулируемых той же мощности.

Главный недостаток резистивных кабелей — отсутствие возможности регулировать уровень теплоотдачи. Это требует порой при их эксплуатации излишнего расхода электроэнергии, а также постоянного ухода и контроля во избежание перегрева. Резистивный кабель нельзя резать, он продается готовыми секциями с фиксированной длиной. При выходе из строя одного его участка приходится заменять всю секцию. Такой кабель при взаимном соприкосновении или перехлесте может выйти из строя. Резистивный кабель используют для постоянного обогрева больших площадей, трубопроводов и резервуаров для транспортировки и хранения жидкостей, требующих поддержания стабильной температуры. Для поддержания температурного режима система обогрева на основе резистивного кабеля содержит терморегулятор.

Основные достоинства саморегулируемого кабеля — экономическая и энергетическая эффективность . При достаточно большой мощности расход электроэнергии снижается за счет его главной особенности — способности автоматически изменять выделяемую мощность. Другое ценное свойство такого кабеля — возможность нарезать его на куски нужной длины. Это его свойство позволяет дополнительно сэкономить на его количестве и упрощает монтажные работы по его прокладке. Нагревательный саморегулируемый кабель не нуждается в обслуживании, он безопасен. Все указанные свойства саморегулируемого кабеля компенсируют его более высокую стоимость.

Саморегулирующиеся нагревательные кабели применяются в системах антиобледенения, обогрева кровельных и водосточных систем и во многих других случаях.

Итак, сделать выбор в пользу резистивного кабеля стоит если:

речь идет об обогреве большой поверхности с одинаковым температурным режимом;
прокладка кабеля будет сделана грамотно, что исключит возможность повреждения его отдельных участков;
терморегулятор предусмотрен при проектировании системы;
длина стандартных секций позволяет проложить кабель без его обрезания и наращивания.

Во всех других случаях лучше отдать предпочтение саморегулируемому кабелю.

Но и в том, и в другом случае следует учесть необходимую мощность нагревательного кабеля и условия его эксплуатации.

Источник статьи: http://zen.yandex.ru/media/id/5e71cb494337492a23d9b73e/kakoi-greiuscii-kabel-vybrat-samoreguliruiusciisia-ili-rezistivnyi-5e71f0aaac36540bbf854db9

Подключение греющего кабеля своими руками: какой выбрать кабель, пошаговая инструкция по подключению

Водопровод и канализацию не всегда удается проложить ниже глубины промерзания почвы. Утепление термоизоляционными материалами может оказаться неэффективным, особенно в суровых климатических условиях, в местах ввода и выхода коммуникаций. Надежная альтернатива – установка греющего кабеля дляводопровода и канализационных труб.

Виды греющего провода с характеристиками

Греющий кабель для водопровода.

Обогревательные провода преобразуют электрическую энергию в тепловую за счет высокого внутреннего сопротивления. Это гибкие изделия, которые можно уложить на поверхности любой конфигурации. Провод имеет минимум 2 слоя надежной изоляции, защищающей от вредного внешнего воздействия. Конструкция может включать фольгированный экран или медную оплетку, предотвращающие короткое замыкание, нейтрализующие магнитное поле.

Производится 2 вида нагревательных проводов – резистивные и саморегулирующиеся. Действие первых основано на способности металлов нагреваться, когда по ним проходит электричество. В саморегулирующихся конструкциях тепло выделяет специальная матрица, а проводники остаются холодными.

Основная характеристика всех греющих кабелей – мощность электроэнергии, которую они потребляют на 1 пог. м. Для размещения обогревающего изделия внутри трубопровода хватает 10 Вт/м. Наружная установка предполагает повышение удельной мощности от 20 Вт/м и больше.

При выборе греющего провода учитывают и другие характеристики, в числе которых:

Максимально допустимая длина линии с учетом ответвлений. На параметры оказывают прямое влияние толщина, удельное сопротивление проводника, количество жил. Если превысить допустимую длину, может выйти из строя вся обогревательная система.
Предельная рабочая температура – характеризует способность изделия поддерживать ее длительное время. Производится 3 линейки, каждая из которых рассчитана на эксплуатацию в соответствующих условиях.
Максимально допустимая температура в отключенном состоянии.

Выпускаются обогревательные кабели круглого и плоского сечения. Последние больше подходят для наружного размещения. Продаются в комплекте с проводом для коммутации с рабочей частью. Для экономного расхода электроэнергии применяют термодатчик с автоматом управления. Саморегулирующиеся варианты используются с компактным терморегулятором, который устанавливается на подводящей проводке.

Резистивный – плюсы и минусы

Резистивный греющий кабель.

Для резистивного кабеля характерны простота конструкции и невысокая цена.

Выпускают 3 вида изделий:

Производятся с заранее заданными характеристиками – длина и мощность. Особенность – в одинаковом прогревании по всей протяженности. Укорачивать нельзя, следует использовать весь провод, даже если размер больше требуемого. При обрезке увеличивается сопротивление. Это приводит к повышению температуры нагрева, как следствие – плавится изоляция, система ломается.

Монтаж требует предельной аккуратности – если повредить кабель на каком-то участке, придется менять всю систему. Исключение составляют зональные конструкции с параллельным подключением нагревателей. Резистивные изделия невозможно использовать для прокладки внутри трубопровода – мешает оголовок датчика температуры. Он должен находиться рядом с кабелем, поэтому наружный монтаж тоже не слишком удобный. Преимущество – в сравнительно низкой цене по сравнению с саморегулирующимся проводом.

Одножильный

Самая простая конструкция из немногих элементов включает:

нагревательную металлическую жилу;
внутреннюю изоляцию;
медную экранирующую оплетку;
внешний изолятор.

Максимально нагревается до +65°С. Для обогрева трубопроводов неудобен: к источнику тока необходимо подсоединить оба противоположных конца, которые иногда находятся на большом расстоянии.

Двухжильный

Отличие от одножильного изделия не только в количестве проводников, но и в самой конструкции:

2 нагревательные жилы находятся каждая в своей изоляции;
третья дренажная расположена рядом с ними (голая);
все жилы охватывает фольгированный экран;
для внешней защиты служит термостойкая изоляция.

Изделия одножильные и двухжильные обеспечивают одинаковый прогрев по всей длине.

Зональный

Этот вид резистивного кабеля имеет независимые секции обогрева. Это обеспечивается особенностями конструкции. Проводник состоит из 2 жил с изоляцией, поверх которой смонтирована нагревательная спираль. Через равное расстояние она поочередно соединяется посредством контактных окон с токопроводящими жилами. Образуются параллельные независимые зоны обогрева с максимальной длиной 2 м.

Такая система имеет преимущества по сравнению с предыдущими. У нее стабильная мощность, независящая от внешней температуры. Но главное превосходство – возможность резать кабель в зависимости от требуемой длины в месте расположения зонного контакта. Часть провода – концевой участок до первого контакта – можно использовать для подключения к источнику питания.

Саморегулирующийся – плюсы и минусы

Принцип работы саморегулирующегося кабеля отличается от резистивных.

Это заложено в самой конструкции, которая состоит из таких элементов:

2 медные жилы в термопластичной матрице;
2 слоя внутренней изоляции;
медная оплетка;
внешняя изоляция.

Особенности устройства оборачиваются преимуществами, среди которых:

Универсальное применение. Используют для подогрева трубопроводов изнутри и снаружи, а также резервуаров, крыш.
Экономичное энергопотребление. Саморегуляция устроена так, что на участке с минимальной температурой нагрев самый большой, теплые отрезки потребляют меньше тока.
Удобный монтаж. Провод можно разрезать по специальной маркировке, удлинять, не опасаясь потери функциональности. Не боится перехлестов.
Перегрев или холодные зоны отсутствуют. Длина не оказывает влияния на теплоотдачу.

Недостаток только в высокой стоимости – самый дешевый самогреющийся кабель в 2 раза дороже резистивного. Но зато у него продолжительная эксплуатация – до 10 лет.

Принцип работы саморегулирующегося кабеля

Терморегулировка осуществляется полимерной матрицей, включающей углерод. Под его воздействием возникают токопроводящие связи различной силы в зависимости от температуры. При подключении изделия через проводники и углеродные контакты проходит ток, который нагревает матрицу. От повышения температуры увеличивается расстояние между ее графитовыми составляющими, что приводит к увеличению сопротивления. Сила тока падает, происходит охлаждение. Таким способом осуществляется непрерывная терморегуляция нагревающего кабеля.

Техника подключения кабеля для обогрева труб

Для всех видов греющих изделий в процессе монтажа необходимо заизолировать конец, соединить его с проводами подключения. Чтобы выполнить эти работы, понадобится небольшой комплект инструментов и материалов. Используются нож, пассатижи, бокорез и фен для строительных работ.

Подготовка кабеля к подключению.

В набор материалов входят различные по длине и диаметру изоляционные трубки и гильзы, которые используются в качестве клемм. Изоляционный материал особый, термоусадочный, с нанесенным внутри слоем клея, что способствует повышению качества защиты соединения. Для изоляции конца кабеля можно приобрести готовую к применению заглушку вместо термоусадочной трубки.

Установка концевой муфты выполняется в такой последовательности:

срезают 2 см внешней изоляции;
снимают оплетку;
надевают муфту и прогревают феном;
зажимают пассатижами.

Если работают с саморегулирующимся изделием, один провод отрезают вместе с матрицей короче на 10 мм, чтобы получилось 2 разных по длине жилы. Вместо дорогой заглушки можно использовать термоусадочную трубку. Ее надевают на подготовленные провода, прогревают феном, заливают клеем из термопистолета. Для надежности можно обмотать изолентой.

Во многом похожа процедура соединения 2 отрезков или подключения питающих проводов. Пошаговая инструкция несложная:

Ножом разрезают общую изоляцию, освобождают жилы. Одну из них укорачивают, чтобы получилась лесенка. Подобное делают с другим куском.
Зачищают концы проводов, на каждый надевают термоусадочную трубку. На один из проводников – общую длинную.
Зачищенные концы вставляют в гильзы, зажимают. Начинают с более короткого провода. С другой стороны заводят жилы второго кабеля, обжимают. Убеждаются в прочности соединения, потянув в разные стороны.
Натягивают малые термотрубки, обдувают феном, прижимают. Такую же операцию проделывают с общей термоизоляционной муфтой.

Видео: как подключить греющий кабель

В монтаже существуют нюансы. В частности, на кабеле имеется оплетка, и многие не знают, что с ней делать. Она служит для заземления, которое следует выполнить по всем правилам или отказаться от него. Есть несколько вариантов, как поступить в этом случае, и каждый требует своего подхода. После просмотра видеоматериала станет ясно, как подключить греющий кабель, на какие моменты обратить особое внимание.

Как установить и подключить резистивный провод своими руками

Для монтажа чаще выбирают линейный способ, при котором провод размещается и фиксируется снаружи трубы. Если она пластиковая, то материал низкой теплопроводности – получить хороший обогрев возможно, соблюдая в точности технологию. Высокая теплоотдача получается с использованием специальных труб с заглубленным каналом под обогревательный провод.

Линейное крепление нагревательного элемента осуществляется в такой последовательности:

Снизу по всей длине полимерного трубопровода наклеивают алюминиевую фольгу полосой – это повышает теплоотдачу. С металлическими трубами проделывать подобное нет необходимости. Их очищают от ржавчины и всего, способного повредить изоляцию.
Протягивают провод. Через каждых 30 см его приматывают клейкой лентой. Если мощности одного провода недостаточно, прокладывают 2 или больше параллельно, но с промежутком между ними.
Сверху вдоль трубопровода наклеивается алюминиевая лента. Стараются обеспечить плотный контакт кабеля и трубы. Провода термодатчика и он сам прикрепляются отдельно поперечными лентами.
Дополнительно электрокабель фиксируют пластиковыми хомутами, если не предусмотрена плотная наружная теплоизоляция. Они в случае отслаивания алюминиевой фольги будут удерживать провода.
По завершении монтажа устанавливают теплоизолятор, стягивают хомутами.

Второй способ установки греющего кабеля для водопровода – спиральный. Его применение увеличивает нагрев на всем протяжении или в особо опасных местах ввода в дом, расположения кранов. Провод укладывают аккуратно, без резкого изгибания.

Спиральный способ установки греющего кабеля.

Работа выполняется в таком порядке:

пластиковую трубу обматывают по всей длине металлизированным скотчем;
спиралью наматывают электрокабель;
закрепляют клейкой лентой на всем протяжении;
хомутами фиксируют термодатчик и его провода;
устанавливают утеплитель, закрепляют стяжками.

Спиральную намотку электрокабеля удобнее сначала сделать свободной, с провисанием, затем постепенно виток за витком подтягивать, добиваясь плотного контакта с трубой. Одновременно проводят фиксацию провода. Расстояние между витками – 4-5 см. На входе коммуникаций в дом, в местах установки запорной арматуры наматывают более плотно.

Существует тонкость в установке термодатчика – его изолируют от электрокабеля, а от трубы не нужно. Терморегулятор монтируют в помещении рядом с электрощитом или в нем, если прибор со специальным креплением. Подключают к сети через автомат мощностью 6 А. Желательно установить УЗО ближайшего большего номинала с током утечки 30 мА. Кабель и датчик подключают согласно схеме на терморегуляторе.

Монтаж саморегулирующегося кабеля

Изделия продаются метрами, когда от бухты отрезают необходимый кусок, или комплектом нужной длины. Во втором случае электрокабель имеет все для монтажа , в т. ч. муфты для установки внутри трубопровода. Полипропиленовые трубы укрывают фольгой, чтобы добиться равномерного распределения тепла.

Монтаж внутрь трубы.

Используется линейный и спиральный способы укладки, причем для внутреннего монтажа подходит только первый. Термодатчик не используется, но можно применить малогабаритный терморегулятор, который устанавливают на питающем холодном проводе. Кабель снаружи при линейной укладке располагают под трубой снизу, немного сместив в сторону. Тогда патрубок защитит его при подвижке грунта. Укладка любым способом снаружи не отличается от технологии, применяемой с резистентным нагревателем.

Обязательно выполняют тщательное утепление трубопроводов. Используют пенопластовые скорлупы, минеральную вату, вспененные теплоизоляторы. Это предохранит от рассеивания тепла наружу.
