Как сделать велобагажник для автомобиля

Велобагажник на крышу автомобиля своими руками

Покупать велобагажник душила жаба (он от 3,5 за штуку и того два за 7 от тыш.) поэтому решил сделать его сам из того что было. А был уголок сороковка и арматурина 18 мм. К этому докупил 16 кузовных шайб 12х35 15 штук, болтов М12×30 3 штуки с головкой под внутренний шестигранник, гаек с нейлоном М12 3-и штуки, 4-е болта М8х30 тоже с внутренним шестигранником, 4-е обычных гайки М8, и сгон для трубы 2-х дюймовый.

Для начала взял уголок 40-у и отрезал по длине так чтобы на него колесами умещался велосипед. Затем приварил к нему два уголка так чтобы они вставали на поперечины багажника машины

далее к переднему уголку приварил проушыны (сделанные из того же уголка)

затем взял купленный сгон, отрезал от него резьбовую часть, разрезал его пополам вдоль, и приварил к одной из частей сложенные 3-и шайбы

затем собрал всю конструкцию и прихватил ее.

после этого штанги снял

и уже как следует проварил

к половинкам трубы наварил уши, и с одной стороны гайки М8

после покраски всех элементов собрал конструкцию

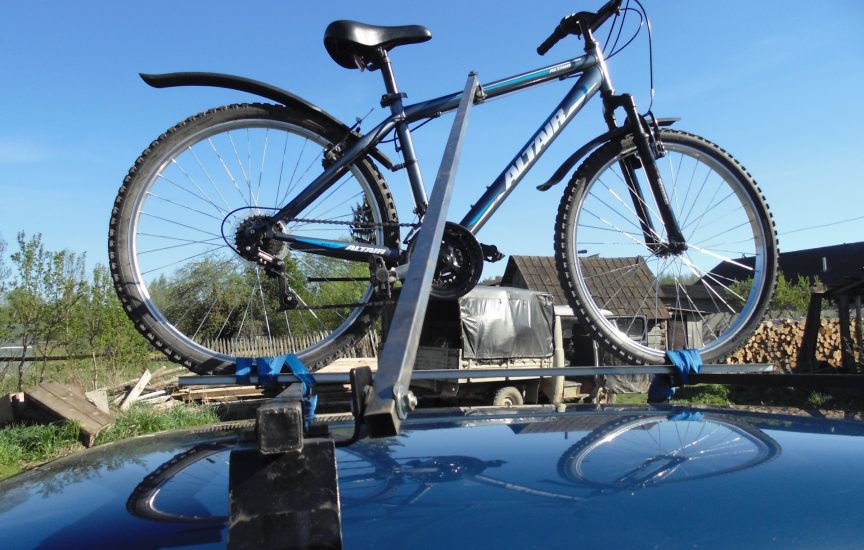

и примерил велик

чтобы не царапалась рама в половинки вложил отрезанные куски автомобильной камеры (надо потом их приклеить будет, а то во время установки норовят вывалиться. Далее все это поставил на машину.

к багажнику крепил болтами М8х45 (были до этого купленые с прочностью 10.9)

при качании велосипеда качается вся машина — так что конструкция получилась крепкая. Испытания уже проведены, проехал 10 км по кольцевой и 7 км по городу. Осталось сделать второй и можно куданить ехать. По времени правда провозился почти весь день, хотя поначалу думал в пару часиков уложиться )

Да, многим будет интересно нужно или не нужно крепить заднее колесо, я этот момент не описал, так как считал, что это само собой разумеющееся. Пока крепил просто веревкой, а фотки нет потому, что когда закрепил уже шел довольно сильный дождь и какие уж тут фотки. В дальнейшем наверное куплю длинную липучку, чтобы можно было обернуть в несколько оборотов и закрепить.

• 2. По поводу веса. Он на самом деле не такой уж и большой. Вес стального уголка 40х40х4 всего 2,42 кг/п.м. у меня метра 2 будем считать 5 кило, арматура диаметром 18 мм — 2 кг/п.м. у меня где-то метр (два куска по 50 см), ну пусть остальное еще килограмм, все вместе получается всего 8 кило, что по мне так не много. Ясное дело что алюминиевый легче, но….

Автор; Сергей Коптев г.Санкт-Петербург

Источник статьи: http://xn—-7sbgjfsnhxbk7a.xn--p1ai/velobagazhnik-na-kryshu-avtomobilya-svoimi-rukami

Самодельные устройства для перевозки велосипедов на машине

6 минут Автор: Михаил Скворцов 2151

Не секрет, что иногда места, которые считаются красивыми, находятся достаточно далеко от места жительства. Иногда для того, чтобы попасть на желанный участок горного шоссе, велосипедисту приходится преодолевать несколько сотен километров. Конечно, можно воспользоваться складным велосипедом и провезти его в вагоне поезда. Или купить прицеп к легковому автомобилю. Но гораздо лучшим выходом из положения является устройство для перевозки байка на вашем автомобиле. Если он у вас, конечно, есть.

Раньше, в восьмидесятые-девяностые годы, когда на дорогах не было такого количества «иномарок», автовладельцам был доступен, пожалуй, единственный способ перевозки байка – в лежачем состоянии на крыше «жигуленка», при помощи багажника. Иногда удавалось «впихнуть» байк со снятым переднем колесом на заднее сиденье.

Но научно – технический прогресс не стоит на месте. Уже много лет достойное крепление для велосипеда можно купить в спортивных магазинах, иногда – в автомобильных салонах или заказать в интернете.

О ценах

Диапазон стоимости приспособлений для перевозки велосипедов на машине различается весьма сильно. Так, например, самая дешевая модель признанного лидера – компании Thule – предлагается по цене 105 €, что по курсу составит 8200 рублей.

Но если вы приобретете этот багажник, то окажется, что на крышу его закрепить невозможно, так как он является аксессуаром к дугам Thule (Wing Bar, Aero Bar и другие) и крепится вначале на них. Кроме дуг, нужно приобрести опоры. Стоимость самого дешевого комплекта из 4-х штук для пары дуг составит 82 евро.

Стоимость двух дуг составит в сумме 165 евро.

В целом вся конструкция обойдется почти в 30 тысяч рублей (на начало 2016 года). При этом вы сможете перевезти только один байк.

Если попробовать перевезти велик на фаркопе, то это обойдется еще дороже.

Распространено крепление велосипедов на заднюю дверь автомобиля. Уникальное и удобное крепление той же компании Thule для трех велосипедов, которое подходит для многих марок автомобилей, можно приобрести за 115 евро от производителя.

В розницу такое крепление будет стоить около 12 тысяч рублей.

Как видно, цены на подобные модели достаточно высоки. Они могут даже превышать цену перевозимого велосипеда. В том же случае, если вы сталкиваетесь с подозрительно низкими ценами, (около 2500 – 3000 рублей), то, скорее всего, речь может идти о некомплекте, дефектной модели, модели для непопулярной марки автомобиля.

Не будем обижать отечественного производителя, но качество подобных устройств для перевозки велосипедов оставляет желать лучшего.

Делаем багажник сами

Главная и единственная забота домашнего мастера при производстве подобных креплений – это жесткая и надежная фиксация байка на всех уровнях. Если эта задача решена, то автоматически отпадают проблемы с безопасностью резкого торможения, вхождения в повороты. Также велосипеду не грозит вероятность поцарапать раму.

Крепление на крышу автомобиля предполагает, конечно, наличие на ней хотя бы двух поперечных дуг. Их сечение предполагается квадратным. Для простоты можно предположить, что на крыше имеется стандартный багажник на отечественные «Жигули».

Недорогой и бюджетный вариант (один из лучших во всем Рунете) предполагает следующее:

• стальной жесткий профиль (коробчатый, уголок) длиной больше базы байка, чтобы он лег на поперечины;
• пара уголков из дюралюминия (можно взять стальные, но они тяжелее). Высота полочки должна быть 2,5 – 3 см;
• длинные болты (50 мм) и гайки;
• ось втулки переднего колеса (кто хочет, может портить родную), но лучше купить;
• отрезок П-образного профиля под опорную точку заднего колеса;
• болгарка, дрель, некривые руки и час времени.

На снимках все ясно:

Главное, крепко закрутить все винты, хорошо притянуть втулку, а заднее колесо можно стабилизировать с помощью резинового эластичного ремня, вырезанного из старой покрышки. Его крепление наматывается «восьмеркой».

По отзывам автора из города Барнаула, он проехал в один день более 600 километров, разгоняя авто до 130 км\час. Конструкция успешно выдержала испытание.

Как становится ясным, подобное крепление на крышу своими руками имеет изюминку: затяжку с помощью эксцентриков штатной втулки. Именно этот момент позволяет придать всей вертикали жесткость. Конечно, с помощью подобного приспособления на автомобиль можно устанавливать не только один, но два и даже три велосипеда. В этом случае достаточно будет их фиксировать между собой наверху (хотя бы с помощью палки и резиновых петель, которые охватывают подседельные узлы), и конструкция будет держаться как единое целое.

Внимание! Данная конструкция предусматривает поперечные балки квадратного сечения. В том случае, если ваш автомобиль имеет «аэродинамические», каплевидные профили, то притянуть к ним плоскости с помощью болтов будет невозможно. В этом случае гораздо проще купить нужный багажник в магазине.

Для того чтобы сравнить затраченные усилия, просто предлагаем сходить по ссылке на велофорум г. Курска и посмотреть, как вышел из положения другой уважаемый байкер:

Конечно, его багажник на машину своими руками выглядит более красиво, особенно если его покрасить глянцевой краской и украсить эмблемами. Но если они оба выполняют одну функцию, то зачем тратить больше сил? Кроме того, первая модель гораздо легче. Некоторым преимуществом второй модели является удержание байка высоко от багажника, что снижает боковое раскачивание и легкость вхождения в повороты.

Мы думаем, что нет необходимости демонстрировать большее количество устройств и моделей на другие части авто, так как большинство любителей, которые имеют мощные фаркопы и заднюю дверь, соответственно, имеют все-таки автомобиль более высокой стоимости, и затрата на рейлинги, профиль и заводской багажник будет не очень большой.

Те же, кто имеет отечественный автомобиль, как правило, устанавливает самодельное крепление именно на крышу.

Кстати, перед отправлением в длительное путешествие, если у вас пока нет своего автомобиля, и вы все-таки грузите велосипед вместе с другими ребятами в общий прицеп, то не забудьте:

• снять с рамы насос;
• бутылочку для питья;
• педали;
• переднее колесо;
• повернуть руль вдоль рамы;
• обмотать раму пузырьковой пленкой, чтобы не повредить краску.

Источник статьи: http://velofans.ru/vibor/samodelnye-ustroystva-perevozki-velosipedov-mashine

Как самому сделать багажник для велосипеда на машину

Популярный способ — крепление двухколесного транспорта на фаркоп. Однако этим устройством оборудованы не все автомобили, а его стоимость высока. Такой способ удобен при перевозке нескольких байков.

Багажник для велосипеда на машину своими руками легко изготовить по схеме. Самодельное устройство подойдет под любую марку автомобиля. Рассмотрим основные способы крепления байков и несколько инструкций.

Как перевезти велосипед на автомобиле: оптимальные способы

Установка велосипеда на багажнике автомобиля на крыше — распространенный и безопасный способ фиксации. Крепежи изготавливают из стали и алюминия. Байк цепляют за руль, вилку или педаль и закрепляют эластичными растяжками. Часто производители кладут в комплект замки от воров.

На багажник получится поставить от одного до четырех велосипедов. Этот вариант удобен для семейного автомобиля. Но байки ухудшают аэродинамику и гремят при езде, а поднять их на крышу не всем под силу. Особенно на высокий джип.

Такой багажник для велосипеда на машину своими руками изготовить несложно. Но сначала на крышу придется устанавливать поперечины.

Прицеп для велосипедов

Популярный способ — крепление двухколесного транспорта на фаркоп. Однако этим устройством оборудованы не все автомобили, а его стоимость высока. Такой способ удобен при перевозке нескольких байков. Велосипеды прочно фиксируются и не падают во время быстрой езды. Но они перекрывают регистрационный знак, фонари и ухудшают обзор.

Еще один вариант — установка на заднем колесе крепежа в виде закругленной трубки, держателей и рамы. Получится перевезти сразу три байка и не загородить при этом регистрационный номер. Но во время дорожного происшествия они повредятся, а при непогоде обольются грязью.

Багажник для велосипеда на автомобиль обустраивают и на задней двери. Этот способ подходит для перевозки одного байка. На внедорожниках придется снять пятое запасное колесо. Устройство с фиксаторами вешают на дверную раму. Но крепеж подбирают под модель машины.

Как сделать багажник для байков на крышу машины

Изготовить багажник для велосипеда на авто своими руками можно без чертежа.

Велобагажник своими руками

• гайки, шайбы;
• вилочный крепеж:
• стальной угловой профиль (40 мм);
• U-образный хомут — 4 штуки;
• ненужная велосипедная камера (в виде резиновой трубки).

1. Приложите профиль к крыше и отметьте планируемое месторасположение колес.
2. Сделайте отверстия дрелью и зашлифуйте неровности.
3. Затем соедините хомутом деталь с планкой багажника.
4. Положите вилочный крепеж над профилем и определите место фиксации.
5. Разрежьте велосипедную камеру, оберните скотчем концы передней и задней планки.
6. Проденьте резиновую трубку на вилочный крепеж и зафиксируйте конструкцию двумя хомутами.

Багажник для велосипеда на автомобиль готов.

Велобагажник с креплением на фаркоп авто своими руками

При изготовлении багажника для велосипеда на фаркоп автомобиля понадобятся:

• саморезы;
• лист из металла;
• дрель;
• профиль для подставки.

Велобагажник с креплением на фаркоп авто своими руками

1. Согните лист буквой «П», чтобы получить две трубки.
2. Сожмите их кончики и просверлите дырки.
3. Сделайте отметки на металлическом листе и вырежьте выемки. Они должны находиться между колесами, поэтому предварительно замерьте расстояние.
4. Закрепите П-образный лист к подставке и сверху положите профиль.
5. Трубки прибейте так, чтобы они рама байка при установке оказалась внутри.

Умелый автолюбитель сделает такой багажник для велосипеда на машину своими руками за полчаса.
