Пожарные автомобили: классификация, виды, назначение
До сих пор не существует средства 100% защиты от возникновения пожаров, из-за чего противопожарная техника всё ещё остаётся актуальной. Причиной пожара могут быть различные горючие вещества и катализаторы, в связи с чем требуется применять специальное оборудование для каждого конкретного случая. Далее мы расскажем о видах пожарных автомобилей, как они делятся, чем различаются и о многом другом.
Виды пожарных автомобилей и их классификация
В зависимости от того, для какой именно работы может применяться та или иная противопожарная техника, её разделяют на классы:
Основные пожарные автомобили
Их задача – подавать средства пожаротушения определённого типа к месту возникновения пожара. Здесь имеется разделение 2 видов — общего использования и целевого. Внутри каждого из них есть ещё несколько своих вариаций.
Пожарные автомобили общего назначения:
автоцистерны – АЦ, АЦЛ, АЦПК;
с насосом высокого давления – АВД;
первой помощи – АПП;
пожарно-спасательные – АПС и ПСА.
Пожарные автомобили целевого назначения:
порошкового тушения – АП;
пенного тушения – ПТ;
комбинированного тушения – АКТ;
газового тушения – АГТ;
насосная станция – ПНС;
газоводяное тушение – АГВТ;
Автоцистерна базируется на шасси от грузовых автомобилей различного тоннажа и проходимости, например:
Первое отличие между ними заключается в грузоподъёмности, то есть – в объёме средства для тушения, которое они способны перевозить. Второе – мощность установленного агрегата подачи жидкости или пены. Дополнительно к такой технике может подключаться специализированное оборудование для определённых случаев возгорания и типов пожаров. В настоящее время различают три главных типа АЦ:
Лёгкая. Вмещает в себя до 2м3 или 2 000л средства.
Средняя. До 4м3 или 4 000л.
Тяжёлая. От 4м3 или 4 000л.
В вариациях с обозначением АЦЛ присутствует лестница выдвижного или поворотного типа. В случае с АЦПК используется коленчатый подъёмник механизированного или телескопического вида.
В действующей технической документации присутствуют особые требования к обозначению пожарной техники, которые относятся ко всем её типам.
Например – АЦ-3.2-40/4(43253)001-МС, где:
3.2 – вместимостью до 3.2м3 или 3 200л;
40/4 – оборудованная насосами давлением в 40л/с (нормальное) и 4л/с (высокое);
43253 – базирующаяся на шасси КамАЗ модель 43253;
001 – первая модернизация модели;
МС – произведённая в городе Москве.
Автонасосы (АНР и АВД) внешне и по конструкции совпадают с автоцистернами, за исключением возможности оборудования дополнительными устройствами, агрегатами, резервуарами для жидких и порошковых веществ, и так далее. Применяются либо в качестве отдельной техники, либо совместно с автоцистернами. Основной платформой для них выступает КамАЗ. Сюда же относятся и АВД, оборудованные специальными насосами, способными выдавать высокую мощность.
Техника первой помощи (АПП) отличается меньшими габаритами, и служит, в основном, для ускоренной доставки необходимой мелкой техники к очагу пожара, сдерживания пламени от дальнейшего распространения. Для того чтобы обеспечить быстрое реагирование, такая техника изготавливается на базе шасси ГАЗ.
Пожарно-спасательные автомобили (АПС И ПСА) появились после того, как правительством было решено перевести часть обязанностей службы спасения на пожарные части. Здесь, помимо цистерны, насоса, кабины для личного состава, присутствует различное специализированное оборудование для спасательных операций, например:
Общее – лестница, верёвка, надувное полотно, спусковое устройство; надувная лодка или круг или жилет.
Инструменты – кувалда, пила, крюк, лопата, металлические кусачки.
Гидравлическое – резак, расширитель, домкрат, лебёдка, пила дисковая или цепная.
Электрическое – генератор, кабеля, прожектор.
Химическое – дозиметр, анализатор состава газа.
Медицинское – аптечка, носилки, одеяло.
Защитное – кислородный аппарат, огнеупорный костюм, диэлектрическая одежда.
Аэродромные пожарные автомобили (АА) используются для устранения возгораний на территориях аэропортов или при крушении авиационного транспорта. Снабжаются специализированным оборудованием для спасения людей, включая членов экипажа и пассажиров. Позволяет быстро погасить и сдерживать пламя.
Стартовые, изготовленные на шасси ЗиЛ, и постоянно находящиеся вблизи взлётно-посадочных полос.
Основные, относятся к пожарным частям и производятся на базе МАЗ.
Машины порошкового тушения (АП) используются на мелких и крупных промышленных предприятиях и фабриках следующего назначения:
Основываются на платформе ГАЗ, ЗиЛ, КамАЗ. В последнее время используются всё реже, в связи с тем, что способны потушить лишь мелкие очаги возгорания.
Автомобили пенного тушения (ПТ) базируются на шасси Урал. Основное их применение – нефтеперерабатывающие предприятия, склады с горючими веществами, включая газы. Благодаря хорошим показателям тушения, могут гасить пламя на крупных территориях.
ПА комбинированного тушения (АКТ) применяется на различных объектах машиностроения, химических, нефтедобывающих и перерабатывающих, самолётостроения. Он снабжается сразу 2 насосными установками с различными типами средств огнетушения, например – пена и ОПС. Это позволяет достигнуть двойного эффекта, когда ОПС борется с пламенем, а ВМП не допускает его повторного возникновения. Основными шасси служат ЗиЛ, КамАЗ, ГАЗ.
Техника газового тушения (АГТ) используется в закрытых помещениях, где необходимо максимально сохранить внутреннее оборудование, ценности и так далее – выставки, банковские структуры, складские базы, архивы. К тому же, получили широкое распространение при тушении пожаров на объектах с электрическим оборудованием – станции, тоннели. Газ не допускает распространения пламени, замещая летучие горючие вещества. Платформа – УАЗ, ГАЗ, ЗиЛ, КамАЗ.
Пожарная насосная станция (ПНС) применяется на пожарах особо крупных размеров. Она обладает мощным насосом от 70л/с, и используется для подачи воды на большие расстояния, передавая её в пожарный рукав, на специализированную технику и мобильные стволы. Шасси применяется ЗиЛ, КамАЗ, Урал.
В автомобилях с установкой газоводяного тушения (АГВТ) используется высокомощный агрегат от 150л/с, способный нагнетать высокое давление турбореактивного газового потока. В основном используются для тушения возгорания газовых и нефтяных фонтанов. Платформа здесь КамАЗ.
Специальная пожарная техника
В некоторых ситуациях для эффективного устранения возгорания требуется использовать особое оборудование. Оно служит для различных целей, согласно которым и классифицируется:
Удаление дыма и газов – ГЗДС и АД;
Высотные работы – АЛ и АКП;
Управление комплексом пожарных работ – АСО.
По ГОСТ имеются следующие виды специальных пожарных автомобилей:
АЛ – лестница с выдвижным или поворотным механизмом, для спасения людей, подачи средств пожаротушения на верхние этажи, подъём грузов.
АПК и АКП – стрела с телескопическим или поворотно-коленчатым устройством, оборудованная люлькой или платформой, для вытаскивания людей из зоны пожара, поднятия веществ и грузов.
ТПЛ – пакет колен с возможностью поворота и снабжённый лестничным маршем, заканчивающийся люлькой.
АЛЦ – раздвижная стрела с лестницей и резервуарами для средств пожаротушения, служит для их поднятия на многоэтажные сооружения.
АПКЦ – аналогично предыдущему варианту, но тут применяется стрела поворотно-коленчатая, коленчато-телескопическая или телескопическая, заканчивающая люлькой с резервуарами для пены и воды.
АСА – снабжается электрическим генератором, специализированным инструментом для спасательных операций, противопожарной техникой и так далее.
АВЗ – оборудован насосом подачи, резервуаром, насосом для удаления воды из зоны возгорания, для защиты имущества и ценностей.
АСО – выступает в качестве центрального пункта управления всеми работами при пожаре, имеет на борту устройства связи и приборы для освещения территории.
АГ – с помощью специализированного пожарного вооружения удаляет газовые выделения при пожаре.
АД – высасывает дым из закрытых помещения лестничных маршей, лифтов в жилых помещениях, оборудуется устройством для подачи воздушно-механической пены и её подачи в очаг пожара.
АР – перевозит пожарные рукава и лафетные стволы.
АШ – обеспечивает бесперебойную работу во время пожаротушения, в чём схож с АСО, но меньше по своим габаритам.
АЛП – мобильная лаборатория для проведения анализов и различных замеров в условиях пожара.
АПРСС – транспортирует личный состав и снабжается ремонтным оборудованием для связи и освещения.
АДПТ – способен перевозить личный состав, а также оперативно оценивать состояние пожарной техники.
АБГ – пункт восстановления, заправки, зарядки и очистки средств защиты зрения и дыхания.
АПТС – аналогично АДПТ проверяет технику, и может выполнять мелкий ремонт на местах.
АОПТ – в условиях сильного мороза обогревает другие ПА и оборудование.
ПКС – кислородный компрессор для заправки баллонов, работает совместно с АГ и АД.
АТ – перевозит людей и технику к пожарам и снабжён оборудованием для снятия контейнеров.
АОС – доставляет пожарников и мелкое оборудование к месту возгорания.
Большинство оборудования может быть установлено на любые виды платформ, включая:
Источник статьи: http://stavto.ru/articles/pozharnye-avtomobili-klassifikatsiya-vidy-naznachenie/
Пожарные автомобили ГДЗС
СПЕЦИАЛЬНЫЕ И ВСПОМОГАТЕЛЬНЫЕ ПОЖАРНЫЕ АВТОМОБИЛИ (СПА) И ДРУГАЯ ПОЖАРНАЯ ТЕХНИКА
СПА предназначены, главным образом, для спасания людей на пожарах, так как гибель людей на них (до 75 %) обусловлена действием продуктов горения и до 40 % по этой же причине травмируются, то первую группу этих машин составляют пожарные автомобили газодымозащитной службы (ГДЗС), автомобили дымоудаления (АД) и прицепы дымоудаления (ПД).
Вторая группа их машин охватывает аварийно-спасательные автомобили (АСА), которые обеспечивают вскрытие конструкций, спасание людей в завалах, при обрушении конструкций и т.д. Они же обеспечивают доступ к очагам горения.
В третью группу входят автомобили связи и освещения (АСО), штабные автомобили. Они применяются для обеспечения управления боевыми действиями на пожаре, освещения мест пожара в ночное время.
К вспомогательным пожарным автомобилям относятся топливозаправщики, передвижные авторемонтные мастерские, автобусы, легковые, оперативно-служебные, грузовые автомобили, а также другие специализированные автотранспортные средства.
Основные тактико-технические требования к этим автомобилям сводятся к следующему:
их оперативная подвижность должна быть не ниже, чем у основных пожарных машин;
укомплектованность техническими средствами должна быть достаточной для выполнения работ по функциональному назначению;
технические возможности оборудования должны обеспечивать выполнение работ в максимально короткое время.
Особую группу пожарной техники составляют специально оборудованные вертолеты, самолеты, пожарные поезда. К этой же группе относится и техника, приспособленная для тушения пожаров.
Пожарные автомобили ГДЗС
Типичным представителем этих автомобилей является автомобиль АГ-12. Он изготавливается на шасси автобуса ПАЗ-3205. Этот автобус с колесной формулой 4´2 имеет двигатель мощностью 88 кВт и развивает скорость до 80 км/ч. Его размеры (длина, ширина, высота) 7000´2620´2960 мм и масса 6835 кг (рис. 10.1).
Рис. 10.1. Общий вид автомобиля АГ-12:
1 – автобус ПАЗ-3205; 2 – система сигнальная громкоговорящая СГС-100-1;
3 – фара-искатель ФГ-16Е (2 шт.); 4 – фара противотуманная ФГ-119 (2 шт.);
5 – световое табло «АГ-12»; 6 – лестница; 7 – площадка; 8 – прожектор стационарный ПКН-1500 (2 шт.); 9 – механизм поворота прожекторов; 10 – лестница-палка;
11 – щит выводной; 12 – кабель на стационарной кабельной катушке
Боевой расчет АГ-12, включая водителя – 7 человек. Источником энергии на АГ-12 является генератор синхронного типа трехфазного переменного тока с воздушным охлаждением. Генератор установлен между арками задних колес автомобиля на плите. Мощность от двигателя шасси передается к генератору приводом, состоящим из карданного вала и коробки отбора мощности КОМ-107. Передаточное число КОМ i = 1,12. Для обеспечения постоянной частоты вращения вала двигателя в режиме отбора мощности на привод генератора в кабине водителя установлен ручной регулятор числа оборотов.
Генератор типа ГС-250-12/4 при частоте вращения вала 1500 об/мин развивает мощность 12 кВт, напряжение генератора 230 В, величина тока 37,7 или 21,7 А при частоте 50 Гц.
Генератор обеспечивает питание прожекторов дымососа, электропилы, дополнительного электроинструмента и т.д.
Подвод энергии к потребителям осуществляется кабелями, намотанными на кабельные катушки. В комплектацию АГ-12 входит одна стационарная кабельная катушка с длиной кабеля 96 м и восемь выносных кабельных катушек, на которых намотаны силовые кабели длиной по 36 м. Все кабели имеют розетки и вилки к соединению одного кабеля с другим и к подключению к розетке на выводном щите и к розетке на разветвительной коробке.
Три кабеля на катушках из восьми предназначены для подключения к розеткам выводного щита. Другие пять кабелей используются как удлинители для подключения потребителей к выводному щиту.
На АГ-12 имеются три коробки распределительные. Они предназначены для распределения электроэнергии от электросиловой установки к потребителям. На трех боковых стенках коробки размещены штепсельные розетки, а на четвертой стенке имеется кабельный ввод с вилкой, которая может быть подключена к розетке на щите выводном или к розеткам на кабельных катушках.
На верхней панели коробки установлен прибор и сигнальная лампа, а внутри закреплен магнитный переключатель. При включении тумблера срабатывает магнитный пускатель, подающий напряжение к потребителям.
Корпус распределительной коробки соединен с нулевым проводом. При попадании в нее воды сопротивление изоляции понизится, произойдет утечка тока, напряжение будет отключено.
Заземление АГ-12 осуществляется медным проводом сечением
10 мм 2 и длиной 20 м. Один наконечник провода соединяется с клеммой штыря заземления, а другой – со специальной клеммой на стенке люка машины.
Средства освещения места пожара включают в себя телескопическую мачту с двумя прожекторами и три переносных прожектора для освещения мест, недоступных для подъезда автомобиля. Все прожекторы однотипные ИО-02-1500, мощностью по 1500 В.
Мачта с прожекторами может выдвигаться на высоту до 8 м от уровня земли. На АГ-12 имеется сигнализация о положении мачты. Поворот ее в горизонтальном положении на ±260 о осуществляется электромеханизмом УР-10-2С с напряжением питания 24 В постоянного тока. Таким же механизмом осуществляется поворот мачты на ±30 о в вертикальной плоскости.
Основное оборудование включает дымосос и электропилу.
Дымосос ДПЭ-7 используется для удаления дыма и других продуктов горения из помещений. Он может применяться для снижения температуры при тушении пожаров в помещениях нагнетанием в них свежего воздуха. С помощью дымососа можно получать высокократную пену. Производительность по воздуху 7000 м 3 /ч. Частота вращения вала электродвигателя 3000 об/мин, его мощность 1,1 кВт.
Дополнительный электроинструмент устанавливается в подразделениях ГПС. Это могут быть электродолбежники, дрели и т.д.
На АГ-12 могут быть проложены три силовые линии от выводного щита. При использовании основного оборудования и дополнительного электроинструмента необходимо, чтобы электролинии были нагружены равномерно, т.е. не более 4 кВт на каждую из них. В этом случае прожекторы на мачте должны быть отключены.

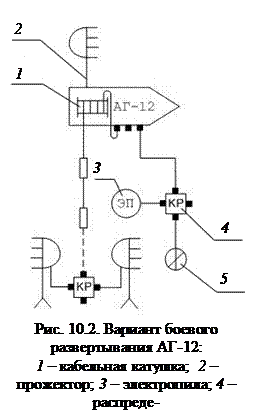

Один из возможных вариантов боевого развертывания АГ-12 представлен на рис. 10.2. Возможны другие варианты при соблюдении изложенных выше ограничений.
Дополнительное электрооборудование и средства связи предназначены для обеспечения работы операторов на АГ-12. К ним относятся противотуманные фары, специальные две фары для освещения мест работы около автомобиля.
Электропитание радиостанций осуществляется от специальной аккумуляторной батареи. Для ее зарядки используется преобразователь напряжения.
Для управления работой боевого расчета на АГ-12 установлены сигнально-громкоговорящая система, а также специальное переговорное устройство. Оно обеспечивает телефонную связь между четырьмя абонентами. Для обеспечения радиосвязи применяются радиостанция «Виола-АА» и четыре радиостанции «Виола-Н».
Оборудование для организации разведки включает 8 аппаратов типа Урал-7 или Урал-60 с 14 баллонами с кислородом и 14 регенеративными патронами.
Кроме того, на АГ-12 имеются: комплект универсального инструмента УКИ-12, пневмодомкрат ПД-4, ПД-10, ручной аварийно-спасательный инструмент РГАИ и другое оборудование и приборы.
Функции, выполняемые АГ-12. Комплектация АГ-12 приборами, средствами СИЗОД, связи, инструментом различного назначения позволяет выполнять ряд спасательных работ. К ним относятся:
доставка к месту пожара личного состава, специального аварийно-спасательного оборудования и приборов;
обеспечение условий работы отделений АГ-12 в задымленной среде;
развертывание на пожаре контрольного поста АГ-12;
освещение мест пожара;
обеспечение на пожаре электроэнергией используемого электрооборудования, дымососов, прожекторов и другого оборудования.
