Мощность газового редуктора автомобилей

Всё о тонкостях подбора газового редуктора ГБО

ГБО автомобиля состоит из целого ряда отдельных компонентов. Все они производятся разными компаниями, и выбрать бренд становится затруднительно. Газовый редуктор – не исключение. К нему предъявляют особые требования, ведь он обеспечивает бесперебойное поступление топлива к форсункам. Мощность двигателя – главный фактор для определения основных характеристик регулятора.

Газобаллонное оборудование

Перевод автомобиля на альтернативное топливо осуществляют при помощи монтажа газобаллонного оборудования (ГБО). Производители условно разделили последнее на несколько поколений. Классификация не является официальной, но удобная в плане применимости к различным типам двигателей. Всего существует шесть систем ГБО. Их отличие – в принципе подачи топлива в двигатель.

Системы с первого по третье поколение технически устарели: они подают газ либо в карбюратор, либо во впускной коллектор в одной точке. По этой причине их не устанавливают на новые автомобили. Широкую популярность имеет ГБО четвертого поколения. Оно подходит практически для всех инжекторных моторов с распределенным впрыском топлива, а пропан-бутановая смесь подается в цилиндры в газообразном состоянии. ГБО пятого и шестого поколения не имеют большой популярности ввиду высокой цены. Характерная особенность систем – впрыск топлива в жидком состоянии.

Типы регуляторов

Редуктор ГБО автомобиля – один из главных компонентов системы. Он предназначен для понижения давления газа и удержания его в заданных пределах независимо от оборотов двигателя, а также преобразования топлива из жидкой фазы в парообразную. В зависимости от вида используемого горючего, регуляторы бывают пропановые и метановые. Отличия редукторов разных поколений представлены ниже.

Таблица. Конструктивные особенности регуляторов газа

Поколение	Топливо	Число ступеней	Тип запуска	Бренды
1,2,3	Пропан	2	Вакуумный или электронный	BRC, Tomasetto, Atiker, Lovato
	Метан	3
4		3	Электронный	PRINS, GreenGas, STAG, Valtek Palladio, Bigas
	Пропан	1 (реже 2)

Выбор редуктора

Установка регулятора ГБО в составе комплекта, который разработал и проверил на совместимость всех элементов один производитель, является предпочтительной. Это позволит исключить возможные проблемы при настройке системы. Однако цены на такие комплекты в несколько раз больше, чем на отдельные узлы. При выборе газового редуктора следует учесть такие нюансы:

1. Дополнительный подогреватель для работы в условиях холодного климата. Для этого в корпусе устройства есть полость, через которую циркулирует охлаждающая жидкость мотора.
2. Аварийный сбросной клапан в регуляторе. Он при достижении давления газа выше критического сбросит излишки в разгрузочную камеру. Клапан может предотвратить поломку хрупких компонентов ГБО, а также не допустит попадание газа во впускной коллектор.
3. Соответствие производительности редуктора определённой мощности мотора. Выбирать регулятор «впритык» нежелательно. В этом случае силовой агрегат потеряет мощность при пиковых нагрузках. Производительность регулирующего устройства следует взять на 20 % больше.
4. Компактность размеров. Не всегда удобно размещать дополнительное устройство рядом с двигателем Кроме того, регулятор должен быть надежно зафиксирован и не вибрировать при езде.

Систему ГБО четвертого поколения можно укомплектовать редуктором второго. Однако избежать потери мощности не удастся.

Обслуживание и ремонт газового редуктора

При выполнении технического обслуживания сливают отстой и конденсат. При ремонте регулятор полностью разбирают и заменяют расходные материалы на ремкомплект. Последовательность выполнения операций:

• регулятор отмывают от грязи и извлекают;
• разбирают и промывают все элементы;
• осматривают компоненты регулятора на наличие дефектов или повреждений;
• производят замену неисправных частей и сборку в обратной последовательности.

После разборки редуктора необходимо выполнить его настройку. Регулировку и проверку герметичности производят путем подачи воздуха на вход первой ступени под давлением 0,6-1,2 МПа.

1. Регулируют давление в первой ступени устройства в пределах1,8-2 атм.
2. Проверяют плотность запирания первой и второй ступени. При наличии утечек притирают опорные поверхности.
3. Регулируют давление второй ступени на 0,5-0,7 атм.
4. Устанавливают редуктор на место в подкапотном пространстве автомобиля и подключают газовую магистраль.
5. Испытывают подключения на отсутствие утечек под давлением 16 атм.

Какой редуктор установить, решает водитель. В любом случае оборудование должно быть высокого качества и соответствовать параметрам автомобиля, а установку системы следует поручить профессионалам.

Источник статьи: http://moyidorogi.ru/vsyo-o-tonkostyax-podbora-gazovogo-reduktora-gbo/

Как устроен редуктор газобаллонного оборудования и как его подобрать для автомобиля

Последнее обновление — 2 апреля 2020 в 13:30

Одним из основных узлов газобаллонной системы на автомобиле является редуктор ГБО. От его выбора, а также дальнейшей эксплуатации зависит правильная и стабильная работа двигателя авто, с наименьшими показателями расхода газа.

Устройство редуктора ГБО

Оборудование разделяют на следующие виды:

1. Вакуумные – совместимы с карбюраторными моторами, подходят к системам газобаллонного оборудования 1—2 поколения.
2. Электронные модели применяют для второго, третьего, а также четвертого поколений ГБО, в машинах с карбюратором и инжектором.

Металлический корпус механизма состоит из нескольких ступеней (камер) с каналами, их количество зависит от производителя, а также модификации оборудования. Чаще всего данные устройства выполнены в двухступенчатом или одноступенчатом варианте, бывают с тремя ступенями. Работают с пропан-бутановой смесью или метаном.

Так вакуумный двухкамерный редуктор ГБО 2 поколения (он же 1 поколения) содержит:

• Отверстие для входной магистрали и штуцер подачи газа;
• Переходники для входа/выхода подогревающей жидкости в изолированную полость;
• Мембрана с пружиной;
• Клапан редукционной (испарительной) ступени;
• Диафрагма чувствительности, клапан второй камеры;
• Винты регулировки;
• Электроклапан для принудительной подачи газа;
• Дренажное отверстие для слива конденсата;
• Штуцер вакуума (разгрузочного устройства).

Электронный редуктор ГБО 4 поколения (как 2-го и 3-го) состоит:

• Вход/подача топлива;
• Уголки для подвода/отвода подогревающей жидкости;
• Электромагнитный газовый клапан (на некоторых моделях ставится выносной);
• Встроенный фильтр грубой очистки топлива (бывает не во всех устройствах);
• Мембрана с пружиной и клапан испарительной ступени;
• Диафрагма чувствительности, клапан второй камеры (двухступенчатый вариант);
• Винты регулировки (применимо ко 2 поколению);
• Клапан аварийного сброса газа;
• Датчик температуры редуктора (терморезистор).

Принцип работы

Основной функцией редуктора-испарителя (вариант с пропановым топливом) является понижение давления газовой смеси, поступающей из баллона в сжиженной фазе под давлением 16 атм., до рабочего (1-2 атм.). Её перевод в газообразное состояние путём подогрева от охлаждающей жидкости ДВС и подачу/дозировку к камерам сгорания мотора.

Ключевая причина, по которой устройство выходит из строя – износ мембран. Поэтому, прежде чем переводить работу мотора на газ, его сначала прогревают на бензине.

Работа вакуумного редуктора-испарителя

Сжиженный газ, поступая из баллона через мультиклапан к редуктору, преодолевает усилие клапана, на который давит пружина мембраны первой ступени. Далее газовая смесь расширяется, нагреваясь от циркуляции тосола/антифриза в теплообменной полости, чем воздействует на мембрану, которая перемещает коромысло, прижимая резиновый клапан, к седлу перекрывая подачу топлива.

Затем газ в парообразном состоянии следует во вторую камеру, отпирая клапан, откуда поступает к двигателю. Этот цикл осуществляется на заведённом моторе, из-за разряжения в подающей на карбюратор магистрали, способом эжекции (высасывания) газа. В случае прекращения работы ДВС, по аналогии с первой ступенью, газовая смесь, заполняя пространство, давит на диафрагму, запирая клапан, прекращает поступление топлива.

Принудительная подача газа происходит для обогащения топливной смеси при пуске двигателя, из салона авто, нажатием кнопки управления газовым оборудованием.

Для обеспечения пожарной безопасности при заглушенном ДВС, срабатывает разгрузочное устройство, которое состоит из пружины с толкателем, подпирающим коромысло клапана второй ступени, отсекая подачу газа. При пуске двигателя диафрагма устройства, под действием разряжения от впускного коллектора через трубку и штуцер на редукторе, пересиливает упругость пружины, тем самым прекращает препятствовать перемещению коромысла клапана.

Работа электронного механизма

Такие устройства наиболее эффективны и экономичны. Кардинальных отличий в принципе действия газового испарителя ГБО 2 поколения с электроуправлением и вакуумного 1 поколения нет. За исключением того, что в первом варианте подача газа осуществляется с участием электромагнитного клапана.

А вот принцип работы редуктора ГБО 4 поколения, а также его управление во многом отличаются из-за отсутствия второй камеры. В машинах с таким оборудованием подача газового топлива происходит распределённым впрыском на каждый цилиндр. Такой подход требует поддержания стабильного давления в редукторе ГБО 4 поколения (1-1.4 атмосфер зависит от ДВС авто). Управляется механизм контроллером газовой системы, который принимает сигналы от ряда датчиков.

При достижении рабочей температуры редуктора ГБО 40-60°C (настраивается с помощью программного обеспечения), сигнал с температурного датчика устройства поступает на ЭБУ оборудования. На основании чего блок управления автоматически переводит топливную систему с бензина на газовую смесь, путём подачи импульса к катушке электроклапана, который дозирует жидкую фазу газа в полость, где при нагреве она переходит в парообразную форму, далее поступая к форсункам.

Для регулировки оборудования на холостом ходу и аварийного сброса топлива во всасывающий коллектор, к штуцеру механизма подводится вакуумная трубка от впускного тракта двигателя.

Как правильно выбрать редуктор ГБО

Автомобильный рынок предлагает газовое оборудование различных производителей. При выборе подходящей модели редуктора необходимо уделять внимание не только цене и внешнему виду изделия. Большое значение имеют технические, эксплуатационные характеристики продукции.

Какое лучше устройство подобрать под конкретную машину, может посоветовать только опытный установщик, но он не всегда даст правильную рекомендацию в погоне за наживой.

Стоит лишь помнить, что основными критериями решения вопроса, какой редуктор ГБО 4 или 2 поколения лучше поставить для эксплуатации на метане либо пропан-бутане, являются:

• Мощность устройства подбирается с запасом 10-20% к мощности двигателя автомобиля;
• Ремонтопригодность механизма;
• Наличие оригинальных ремкомплектов для замены, запасных частей для обслуживания и ремонта;
• Небольшие размеры для удобного размещения в подкапотном пространстве;
• Оптимальная стоимость для быстрой окупаемости;
• Обеспечение поступления газа в широком диапазоне температур;
• Возможность слива конденсата на 2 поколении газового оборудования;
• Присутствие встроенной фильтрации топлива до редуктора;
• Желательно чтобы конструкция тосольной «рубашки» исключала риск попадания газа в охлаждающую жидкость;
• Наличие полного комплекта агрегата.

Кроме того существуют модели в конструкцию которых входят штоковые клапаны, их преимущество — надёжность и долговечность против коромысловых. Но у них есть один большой минус, при эксплуатации на некачественном газе, загрязняясь, появляются скачки давления топливной системы.

Важно знать, что срок службы редуктора ГБО во многом зависит от соблюдения автовладельцем правил эксплуатации. Также подбор оборудования лучше всего делать у официальных представителей заводов производителей. Ограничившись от многочисленных подделок!

Список популярных редукторов на ГБО 1,2,3,4 поколений с основными характеристиками:

Источник статьи: http://gbomotor.ru/poleznoe/reduktor-gbo-kak-vybrat-na-avto

ГБО: как подобрать оптимальный редуктор!

Газовый редуктор – один из основных компонентов современного газобаллонного оборудования (ГБО). В пропан-бутановых системах питания он не только переводит газ из жидкого состояния в газообразное, но и нормализует до рабочего давление газа, поступающего из баллона. От стабильности его характеристик зависит и стабильность, и эффективность работы газовой системы питания в целом, так что к выбору редуктора стоит подойти очень ответственно.

На рынке присутствует множество производителей, но одним из самых известных является продукция итальянской компании Tomasetto. В мире каждый третий автомобиль с ГБО оснащен редуктором этого производителя. А настоящий бестселлер среди них – редуктор AT09 Alaska, который по праву является самым популярным на рынке. Данная модель способна работать в автогазовых системах двигателей мощностью до 125 л.с. Для более мощных моторов у производителя есть и другие версии вплоть до 340 л.с., а если и этого недостаточно, то газобаллонную систему всегда можно оснастить двумя редукторами. Тем более, что привязка к мощности относительно условная, ведь большую роль здесь играет производительность, которую может всецело обеспечить редуктор.

Новые редукторы

Компания Tomasetto не только постоянно совершенствует свою продукцию, но занимается разработкой новых моделей редукторов для ГБО. Последние представленные производителем новинки – редукторы Tomasetto Nordic и Tomasetto Nordic XP, которые являются продолжением линейки АТ09 и получили множество конструктивных усовершенствований.

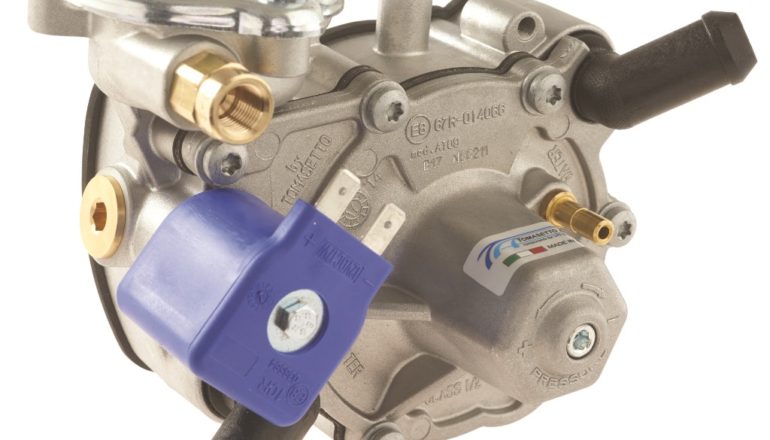

Tomasetto AT09 Nordic имеет возможность изменения степени по­до­грева газа на входе за счет установки специальных проставок. Камера газа усовершенствована, а тосольная камера имеет большую площадь для того, чтобы обеспечить более эффективный подогрев. Для повышения герметичности тосольных патрубков используются штуцеры с двойным уплотнительным кольцом. Для защиты мембраны используется съемная пластиковая вставка. Благодаря этому Tomasetto AT09 Nordic способен обеспечивать работу моторов мощностью до 170 л.с.

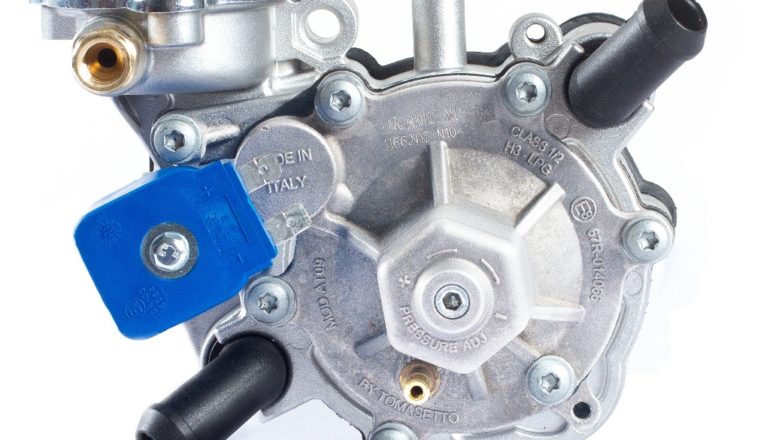

Tomasetto Nordic XP версия создана для ГБО, которые устанавливаются на двигатели мощностью до 250 л.с. Этот редуктор оснащен новой двойной мембранной системой, которая позволяет увеличить давление на выходе при увеличении нагрузки двигателя (компенсация динамического давления). Основные преимущества, которое обеспечивает Tomasetto Nordic XP, – сокращение времени впрыска при средней и высокой мощности, лучший контроль времени впрыска на холостом ходу и значительное упрощение процесса автокалибровки.

Как выбрать редуктор для ГБО

Основной момент, на которые стоит обратить внимание при выборе редуктора, – мощность системы. Редуктор должен обеспечивать запас по мощности, больший на 10–15%. Т.е. если двигатель развивает мощность 120 л.с., то редуктор должен соответствовать мощности 135-140 л.с. Иначе под нагрузкой, т.е. при интенсивных разгонах и т.д., система будет подавать меньше газа, чем нужно, и автомобиль будет «тупить».

К примеру, у Tomasetto модельный ряд рассчитан на использование в системах от 125 до 340 л.с. И подобрать редуктор можно практически для любого мотора. Не экономьте 300-400 грн и не слушайте установщиков, убеждающих, что по мощности хватит соотношения 1:1. Некоторые даже предлагают редуктор меньшей мощности, что недопустимо. Скорее всего, у них просто нет подходящего редуктора или же они стараются таким образом вписать предлагаемый комплект в ваш бюджет.

Редуктор врезается в систему охлаждения параллельно печке или обогреву дросселя. При этом желательно располагать его в верхней части моторного отсека, но не выше уровня расширительного бачка. Если поставить редуктор низко, он не будет нормально прогреваться, а короткие поездки в 5-10 км будут осуществляться только на бензине.

Редуктор врезается в систему охлаждения параллельно печке или обогреву дросселя, желательно в верхней части моторного отсека, но не выше уровня расширительного бачка.

Защита от подделок

Учитывая популярность газобаллонного оборудования и желание сэкономить на установке ГБО, рынок буквально кишит подделками. А самым популярным объектом клонирования является Tomasetto Alaska. Изделия из поднебесной внешне схожи с оригиналом до мелочей, но далеки от идеала в конструктивном плане. Подделки редко выхаживают более 10-15 тыс. км., а половина из них оказываются нерабочими еще на стадии установки.

Схема отличий оригинального, очень популярного редуктора Tomasetto Alaska от поддельного.

Отличить подделку от оригинала может только специалист, поэтому получив систему с поддельным редуктором, потребитель первое время может даже ничего не подозревать, а потом удивленно узнает, что редуктор после небольшого пробега придется просто менять. Единственный вариант застраховать себя от подделки – покупка и установка ГБО у известной компании, которая избегает использования контрафактной продукции, заботясь о репутации. В Украине, например, можно купить редукторы Tomasetto под торговой маркой GreenGas, что гарантирует их качество и оригинальное исполнение. Редукторы GreenGas в техническом и конструктивном плане – это оригинальная продукция, изготавливаемая на мощностях компании Tomasetto под строгим контролем качества. Да и китайцы мало что зная об этой марке, пока не начали их копировать.

На производственных мощностях компании Tomasetto также выпускаются редукторы GreenGas.

Советы по эксплуатации

В отношении надежности и долговечности жизненный цикл редуктора во многом зависит от условий его эксплуатации. При грамотном монтаже и настройке системы редуктор может служить до 200 000 км. Но неправильная температура переключения на газ или частые аварийные запуски мотора на газовом топливе могут отрицательно сказаться на ресурсе. Кроме того, естественный износ механических составляющих и специфика газового топлива делают обязательными периодическое ТО с заменой всех ремонтных комплектующих.
