Hyundai Elantra › Logbook › Не могу подружить кнопки руля с 2-диновой китайской магнитолой

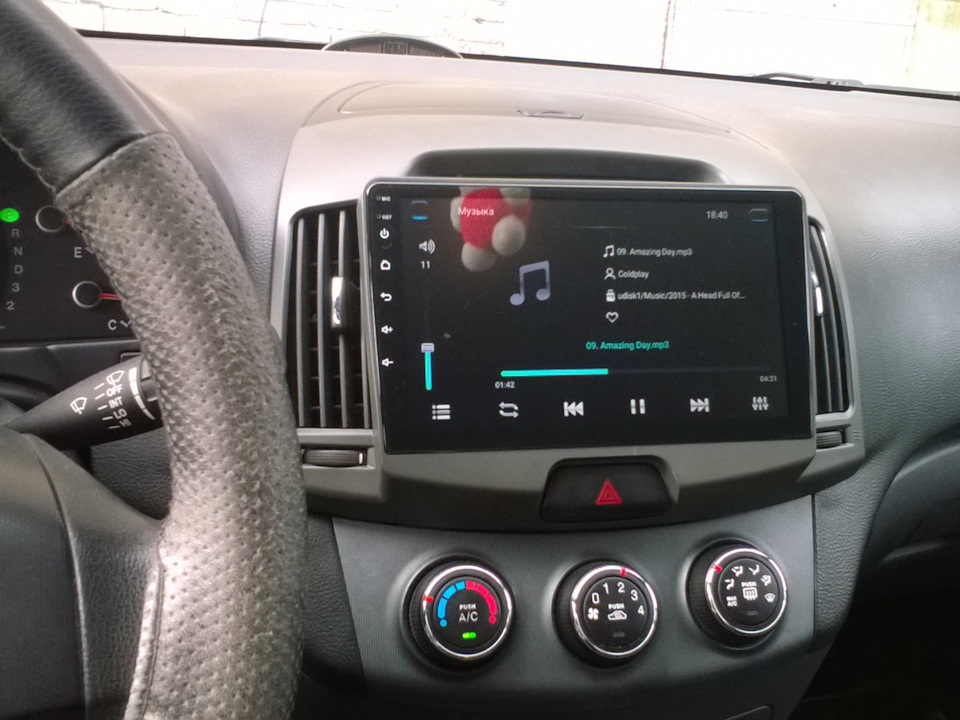

Поставил китайскую магнитолу с 9-ти дюймовым дисплеем, брал вот отсюда: Android 10,1 для Hyundai old Elantra 2004-2010 Мультимедиа .
Все здорово — звук намного лучше штатной, в комплект входят все кабели — подключил камеру заднего вида, все просто супер — НО. Куда ж без «но», когда вопрос касается китайцев:
1. Не совсем идеально легла рамка новая — левый верхний угол, выступает над поверхностью торпеды миллиметра на три. Мелочи — а неприятно, читал что это оказывается частая болезнь именно этого варианта магнитолы, люди как-то феном выправляют.
2. Самая главная неприятность — перестали работать кнопки на руле, хотя со старой штатной все было без проблем. Перелопатил весь Инет и нашел большую тему, посвященную этим балалайкам — девайс определяется в Гугле как 8227L_demo и на 4PDA это отдельный топик:
Головное устройство ML-CK1018 и аналогичные, на базе процессора АС8227L

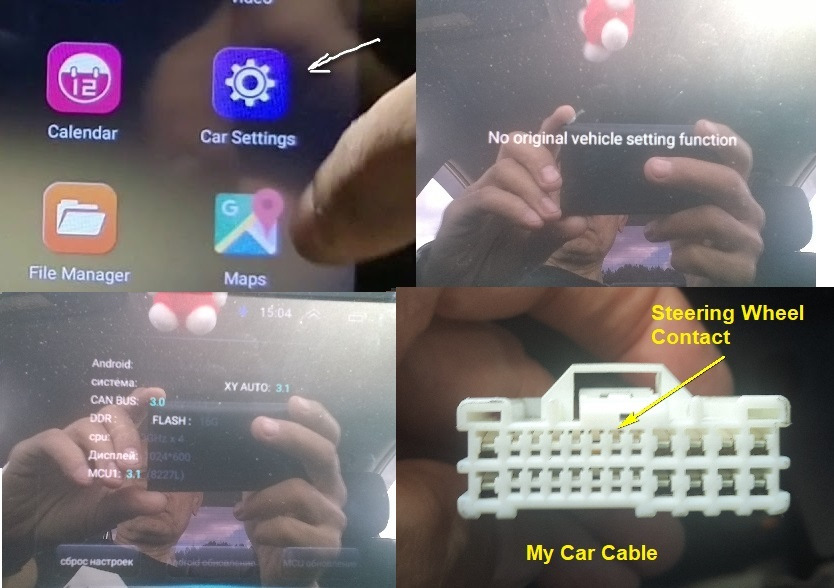

Почерпнул там много полезной информации, но ответа на главный вопрос — как подружить кнопки руля с устройством так и не нашел. По идее там должно быть все просто — кнопки должны обучаться через меню настроек, но когда я пытаюсь нажать «Настройки автомобиля», то вижу на экране надпись «No original vehicle function». И больше ничего не происходит — пытался удерживать подолгу кнопки на руле, сбрасывал все настройки на заводские и даже заходил в инженерное меню магнитолы (код 8888, если кому интересно) — ничего не нарыл. Я проверил, какой контакт разрешен в кабеле на моей машине — это 6-й контакт справа (см. рисунок ниже).

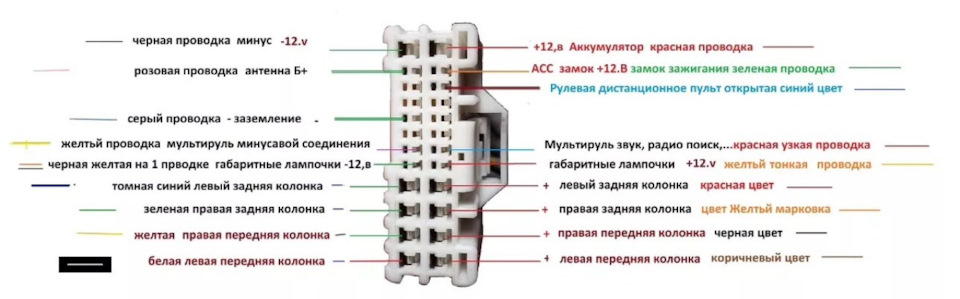

Проверил, как смог и где нашел распиновку кабеля самой магнитолы — вот по идее правильный расклад кабеля идущего на магнитолу на нашей машине:

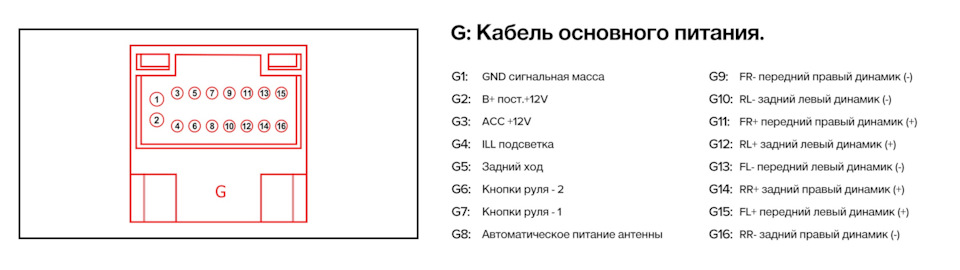

Вот разъем магнитолы:
Проверил, как идут провода с магнитолы — все вроде правильно: контакт G7 с магнитолы идет на контакт мультируля ( громкость, режим, выбор ) — 6-й справа на фото выше. Еще с магнитолы с контакта G6 идет незадействованный провод KEY2, он по идее не нужен, т.к у меня на руле только дна группа кнопок — слева.
Наверняка кто-то же уже сталкивался с такой проблемой, как ее удалось решить? Очень обидно лишаться такой полезной и удобной опции, как управление с руля 🙁
UPD. 22.06.2020 Спасибо всем, кто откликнулся в теме про меню, подсказали — я сам баран оказался!

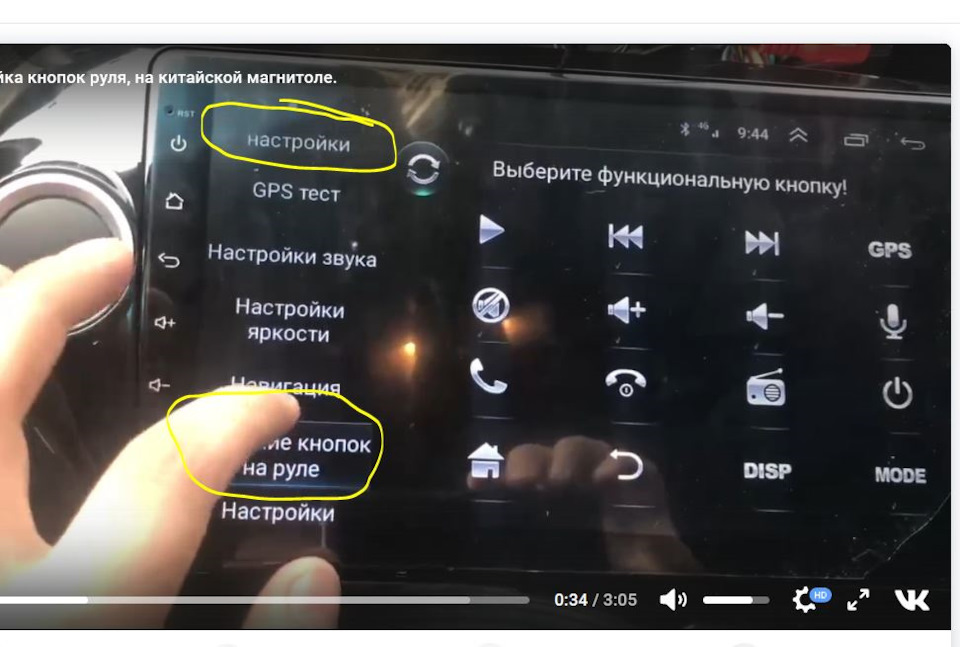

Но вот ведь тоже все по-китайски — очень неочевидно, даже в голову не приходит, что меню видимое на экране — это вовсе не все, что имеется — там пролистать его вниз надо было:
Теперь все работает как надо . Но нет худа без добра — теперь зато досконально знаю распиновку всех кабелей магнитолы! Слава Богу, не успел залезть в жестокие дебри — собирался все кабели прозванивать, кидать KEY2 на место KEY1 и уже думал про где-то прочитанную проблему про траблы с уровнем сопротивлений нажимаемых кнопок 🙂
МЫ НЕ ИЩЕМ ЛЁГКИХ ПУТЕЙ!
Могу тоже поделится первым своим опытом тюнинга «под себя» — мож кому полезно будет:
ДХО вместо ПТФ
