Омыватель задней камеры для автомобиля

Омыватель камеры заднего вида своими руками

Наличие камеры заднего вида существенно повышает удобство и безопасность вождения, особенно на парковке. Однако эффективность работы устройства может значительно снизиться вследствие обычного загрязнения. Налипшие частицы грязи искажают картинку на дисплее и ухудшают видимость. Стандартное поведение в такой ситуации — выйти и протереть линзу видеокамеры салфеткой или ветошью. Чтобы не приходилось постоянно выскакивать под дождь, стоит заранее позаботиться об установке омывателя камеры. Ниже мы расскажем, как это сделать своими руками.

Принцип работы омывателя камеры заднего вида

Проще всего подключить очиститель камеры к бачку омывателя заднего стекла. Если таковой предусмотрен на вашем автомобиле, это существенно упрощает процедуру установки оборудования. В этой ситуации нам потребуется врезаться в шланг подачи омывающей жидкости.

В общем случае при включении штатного омывателя автоматически будет очищаться и камера. Это не очень удобно, поскольку картинка с видеокамеры нам нужна далеко не всегда, а расход жидкости будет заметно увеличен. Поэтому при установке омывателя своими руками желательно предусмотреть использование дополнительного клапана. Его задача — подавать омывающую жидкость только при движении задним ходом.

Питание клапана берется с задних фонарей. При включении задней передачи на вход устройства подаётся плюс. Теперь если включится омыватель стекла, жидкость поступит на омывающую камеру форсунку. Если же переключатель скорости стоит на «нейтралке» либо включена передняя передача, устройство заблокирует подачу воды. В этом случае омываться будет только стекло автомобиля.

Ещё один нюанс — возможность установки реле времени. Поскольку автомобиль начинает двигаться назад не сразу после включения передачи, задержка на 1,5–2 секунды может быть оправданной. Отметим, что эта опция представляется далеко не обязательной.

Последний важный момент — место установки форсунки. Здесь возможны несколько вариантов. Форсунка может располагаться рядом с камерой заднего вида, подавая на неё струю сбоку.

Альтернативный вариант размещения — установка жиклёра непосредственно на корпусе видеокамеры. При этом важно, чтобы он не закрывал вид.

Существуют также заводские сборки, где камера заднего вида уже укомплектована омывателем. В этом случае своими руками потребуется её только установить и подключить. Это заметно упрощает процесс монтажа.

Комплектующие для установки омывателя своими руками

Укажем примерный список основных деталей и принадлежностей, которые потребуются нам для установки своими руками омывателя видеокамеры заднего вида:

• гибкий шланг;
• клапан с мембраной (препятствующий стеканию жидкости в бачок);
• форсунка (можно использовать иглу для накачивания спортивных мячей);
• соединительные хомуты;
• распределительный тройник;
• электромагнитный клапан;
• изолента;
• сверла;
• реле времени (опционально).

Отметим, что в продаже есть готовые комплекты принадлежностей для монтажа очистителя камеры своими руками. Приобретение такого комплекта может существенно сократить затраты времени. Можно также взять заводские клапаны, форсунку, тройник — например, производства ВАЗ.

Порядок установки омывателя камеры своими руками

В зависимости от модели и марки автомобиля порядок работ может несколько отличаться. В общем виде установка омывателя камеры заднего вида своими руками состоит из следующих этапов.

1. Снимаем обшивку багажника.
2. Находим шланг, по которому поступает жидкость на омыватель стекла.
3. Врезаемся в шланг, вставляем тройник.
4. Находим удобное место для установки жиклёра.
5. Сверлим при необходимости отверстие, монтируем форсунку.
6. Подсоединяем шланги от тройника к омывателю, врезаем в линию клапаны.

1. Электромагнитный клапан запитываем от плюса заднего хода и массы.
2. При необходимости подключаем реле времени и питание к нему.
3. Проверяем работоспособность схемы, регулируем направление струи.
4. Аккуратно прокладываем все шланги и проводку, фиксируем хомутами. Собираем обратно обшивку, ещё раз проверяем работоспособность.

Всё, теперь вам не придётся каждый раз выходить на парковке, чтобы вручную протереть линзу видеокамеры. Помимо прочего, это ещё и предохранит её от помутнения вследствие регулярного механического воздействия.

Источник статьи: http://electro-kot.ru/omyvatel-kamery-zadnego-vida-svoimi-rukami.html

Установка омывателя камеры заднего вида своими руками

На автомобилях используются дополнительные средства обзора, позволяющие контролировать дорогу позади или впереди транспортного средства при парковке. Налипающая на поверхность вспомогательного оборудования грязь ухудшает видимость, водитель может не заметить препятствия на пути и допустить столкновение. Омыватель камеры заднего вида позволяет очищать линзу от загрязнений, образующихся на поверхности при движении по мокрой или пыльной дороге, повышая безопасность эксплуатации автомобиля.

Устройство и принцип работы

Штатная камера вида с омывателем оснащается специальным распылителем, который подсоединяется к насосу подачи жидкости к очистителям лобового или заднего стекла. Форсунка омывателя установлена в шаровой опоре, владелец автомобиля может подстроить направление струи воды. Подача жидкости под давлением позволяет удалять загрязнения без риска повреждения поверхности линзы абразивными частицами дорожной пыли.

В конструкции узла предусмотрен специальный переключатель, активирующий подачу жидкости после включения передачи заднего хода. На части автомобилей автоматически распыляется вода на заднее стекло, а затем включается дворник. На таких машинах очистка камеры производится при каждом воздействии на подрулевой переключатель, отвечающий за очистку заднего стекла. Часть автомобилей оборудована управляемым клапаном, не позволяющим подавать жидкость на стекло.

Как сделать своими руками

Для того чтобы сделать жидкостный очиститель для устройства обзора заднего вида своими руками, понадобится приобрести компоненты:

• гибкий шланг для автомобильных омывателей (длина зависит от конструкции транспортного средства);
• клапан с мембраной, предотвращающей стекание жидкости в бачок;
• распылительную форсунку или специальную иглу для накачки мячей воздухом;
• пластиковые соединительные хомуты;
• тройник для распределения потоков жидкости;
• сверла диаметром 2-3 мм;
• реле времени;
• электромагнитный клапан от переднеприводных автомобилей ВАЗ (каталожный номер 2802.3741);
• изоляционную ленту.

Электромагнитный клапан применяется на автомобилях, оснащенных автоматической трансмиссией.

Устройство подает жидкость только после перевода селектора в положение движения задним ходом.

Допускается установка аналогичного узла на машины с ручной коробкой (с подключением к цепи питания фонарей заднего хода или через концевой переключатель на картере трансмиссии). Клапан срабатывает с задержкой, жидкость подается на линзу через 1,5-2 секунды после включения передачи.

Готовые решения

Заводские очистители устанавливаются рядом с линзой, существуют модели с форсункой, интегрированной в корпус камеры. Оборудование подключается к бортовой электронной цепи и к бачку с жидкостью. При активации задней передачи водитель подает жидкость на заднее стекло, одновременно очищается и смотровой элемент камеры. Если машина движется вперед или рычаг коробки расположен в нейтральном положении, то жидкость подается только на заднее стекло.

Примером готового решения является изделие Interpower IP-950 Aqua, которое комплектуется соединительными проводами и компонентами для интеграции устройства в магистраль очистки заднего стекла. Камера подсоединяется к головному мультимедийному устройству, в конструкции предусмотрен датчик автоматической корректировки яркости (в зависимости от условий освещения зоны позади автомобиля). Корпус изготовлен из пластика, линии соединения деталей герметизированы резиновыми прокладками (соответствие классу защиты IP68).

Как установить

Перед началом монтажных работ производится снятие обшивки с двери или крышки багажника для обеспечения доступа к корпусу камеры. Самодельная распылительная головка делается из иглы для накачки футбольных мячей, гибкая трубка надевается на узел и фиксируется пластиковым хомутом. Форсунка устанавливается в отверстие, которое сверлится в пластиковой или металлической детали. Место расположения канала выбирается таким образом, чтобы поток воды из распылителя попадал на линзу, но сама форсунка не перекрывала обзор камеры.

После установки распылителя в подготовленное отверстие на штатное место крепится камера, которая фиксируется винтами и не дает распылителю выпасть из гнезда. В разрыв магистрали устанавливается клапан, не допускающий ухода воды от распылителя в бачок. Трубка фиксируется на штуцерах клапана пластиковыми хомутами. Затем шланг проводится внутри двери или кузова и подсоединяется через тройник к магистрали подачи очищающего раствора к заднему или лобовому стеклу.

При использовании реле времени требуется подать на устройство питание. Минусовой шнур подсоединяется к болту массы, установленному внутри двери или в крыльях. Положительный провод выводится к патрону лампы заднего хода. Дополнительный электромагнитный клапан, встроенный в канал подачи раствора, перекачивает жидкость только после включения передачи заднего хода. Алгоритм установки и подключения деталей зависит от модификации автомобиля и конструктивных или компоновочных особенностей крышки багажника.

Для установки омывателя вида IP-950 Aqua требуется снять облицовку, а затем добраться до штатного устройства. Альтернативное изделие устанавливается в освободившееся гнездо, на части автомобилей потребуется крепление переходных пластин. Питание к электрическим цепям подается от фонарей заднего хода, сигнальные кабели к магнитоле прокладываются через салон (внутри порогов или под облицовкой крыши).

Источник статьи: http://autotuning.expert/parktronik/omyvatel-kamery-zadnego-vida.html

KIA Sportage Tourer › Logbook › Омыватель камеры заднего вида!

Добрый день дорогие читатели!
Тема про омыватель не новая, но актуальна для нашего климата.
Представляю свою установку омывателя камеры!

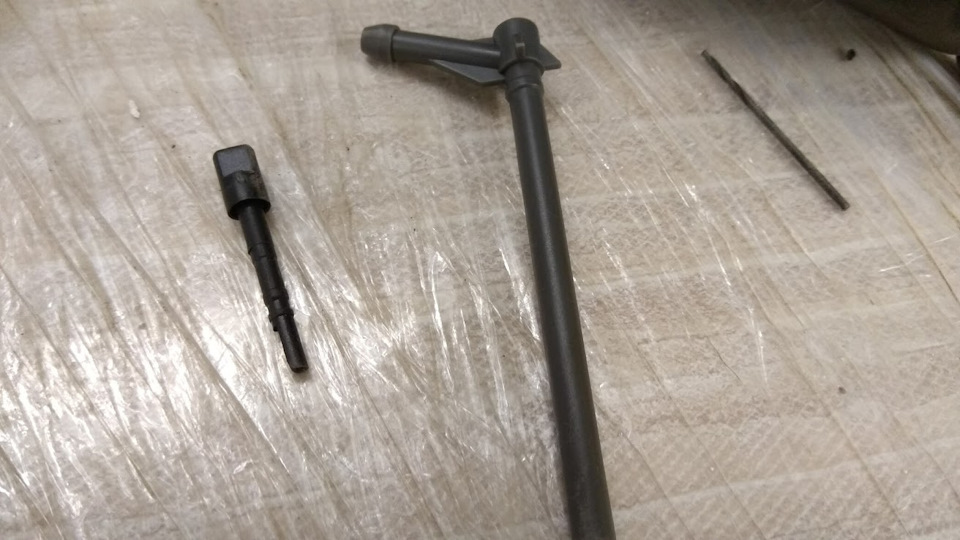

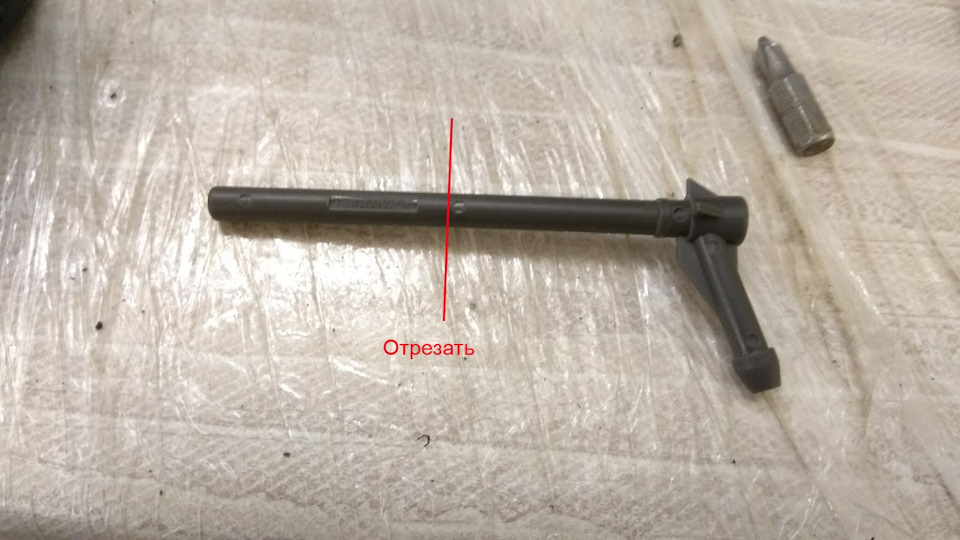

Прочитав предыдущие записи про установку омывателя камеры я решил что буду ставить через клапан, но мне не понравились форсунки которые использовали. Особенно не нравилась перспектива со сверлением задней двери. Как то на просторах интернета наткнулся на форсунку омывателя задней двери от volkswagen golf3 1H6955985, она по размерам маленькая и ее часто используют для омывателя камеры. Цены на оригинальную были заоблачные (959 рублей) и поэтому я заказал аналог фирмы Swag 32922294 за 109рублей.

Для установки потребуется:
1) Форсунка омывателя цена 109р.

Вот не большая инструкция по установке:

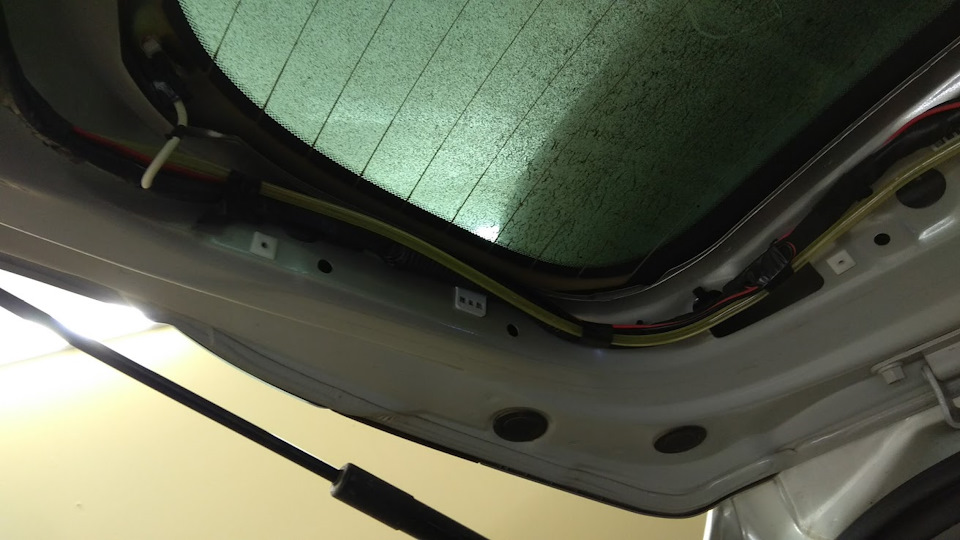

1) Снимаем обшивку задней двери (инструкция по снятию тут)
2) Снимаем ручку задней двери.

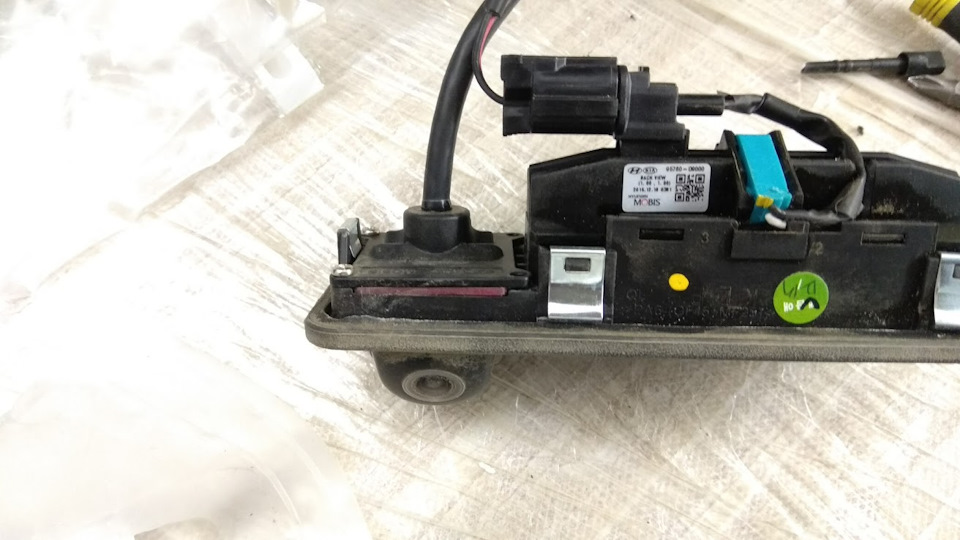

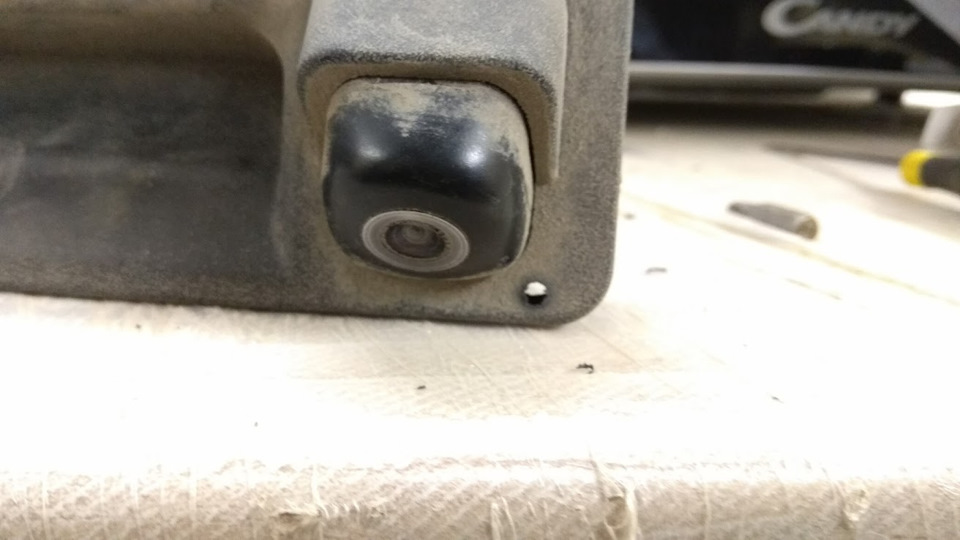

3) В ручке сверлим отверстие диаметром 3мм(может быть больше размер подгонял под форсунку).

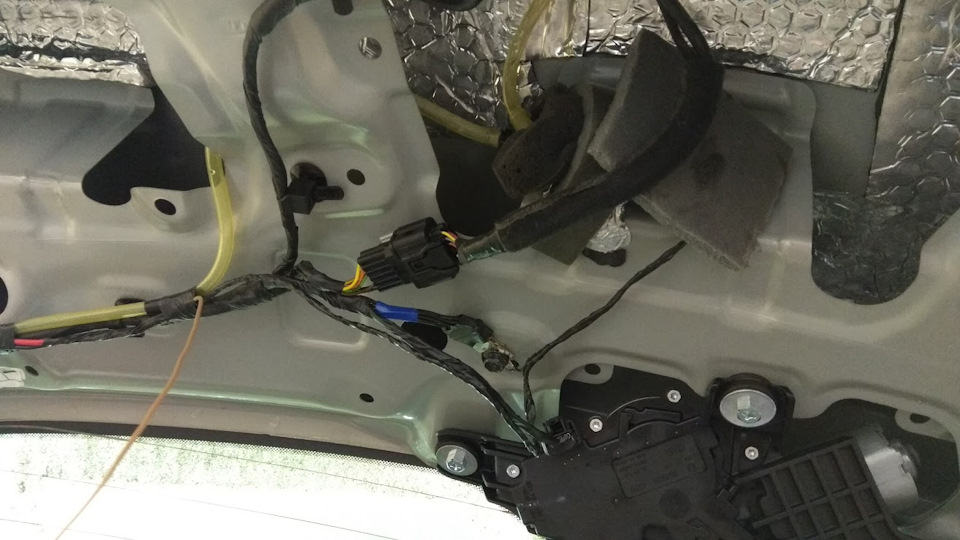

7) Установить клапан ВАЗ, я установил поближе к форсунке.

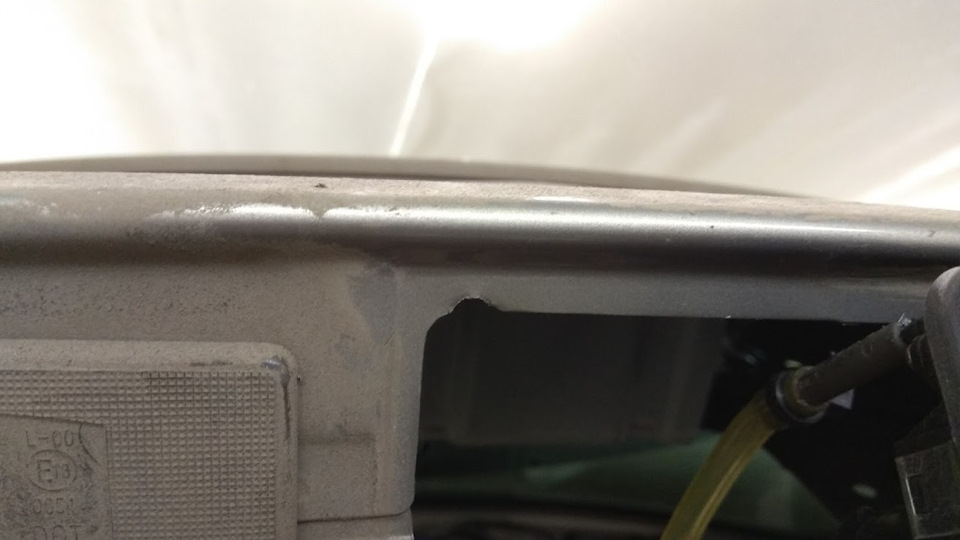

10) Прокинуть шланг к форсунке омывателя заднего окна.
11) Через тройник соединить все шланги. При испытаниях сломался отечественный тройник, пришлось заказывать импортный, из за этого окончательная сборка отложилась на 3 дня. На будущее лучше сразу же заказывать импортные компоненты.

Источник статьи: http://www.drive2.com/l/489675201085178634/

Вот что поможет решить проблему грязной камеры заднего вида прямо во время парковки

Появилось устройство для очищения камеры заднего вида, которое сделает вождение безопаснее. Официальные дилеры Toyota и Lexus проявили к нему живой интерес и даже назвали его в числе наиболее перспективных образцов дополнительного оборудования

Разбираемся, зачем нужен омыватель камеры заднего вида и как сидя в машине видеть все, что происходит сзади при любых погодных условиях. Дилеры Toyota и Lexus рекомендуют этот омыватель камеры

К удобным аксессуарам в машине, вроде камеры заднего вида, быстро привыкаешь. И неприятно, если гаджет перестает работать из-за такой мелочи, как пыльная дорога или дождь. Приходится по старинке ориентироваться на зеркала. Чтобы таких неприятностей не случалось, дилеры Toyota и Lexus рекомендуют устанавливать штатный омыватель задней камеры EVA Smart. Разбираемся, что это за устройство, и как его установить.

На экране видно лучше, чем в зеркалах

Есть стереотип, что настоящий водитель должен парковаться и ездить, ориентируясь только на зеркала заднего вида. Но это не всегда удобно, можно что-то упустить или неправильно оценить обстановку. Особенно если машина габаритная, или у водителя недостаточно опыта. Или он просто бережет свой автомобиль.

В современных моделях авто вопрос с обзором заднего вида решает видеокамера. Она устанавливается сзади на двери багажника или рядом с регистрационным номером и снимает все, что происходит позади автомобиля. Сигнал с камеры идет на экран головного устройства. Экран располагается так, чтобы водитель всегда мог видеть изображение и понимать, что происходит сзади. В большинстве моделей Toyota и Lexus, начиная с 2009 года, встроена такая камера или есть специальное место для установки не только камеры, но и штатного омывателя EVA Smart .

Очистить заднюю камеру, не вставая с места

Те, кто привык ездить с камерой заднего вида, знают, как это раздражает, когда камера перестает выдавать четкое изображение. Это может случиться из-за пыльной дороги, слякоти, дождя, земли или грязи, вылетевших из-под колес, прилипшей травы. Никому не хочется вылезать из машины и протирать заднюю камеру. Чтобы такого не случалось, есть смысл одновременно с камерой или сразу после ее установки оснастить машину еще и специальным омывателем . С его помощью водитель может помыть заднюю камеру и восстановить обзор, не сходя с водительского кресла, и спокойно двигаться задним ходом или припарковаться после поездки.

Омыватель включается одним движением

Капли дождя, песчинки, грязная вода из лужи налипают на объектив камеры и царапают его. Дорогой гаджет попросту перестает выполнять свою основную функцию именно тогда, когда особенно нужен.

Омыватель камеры EVA Smart работает по тому же принципу, что и обычный стеклоомыватель. Он берет омывающую жикость из бачке омывателя заднего стекла. Оба устройства включаются одновременно одним и тем же рычагом. Вода из бачка по сигналу водителя через одну трубку попадает на заднее стекло, а через другую — на объектив задней камеры. Несмотря на небольшие размеры устройства, его форсунка регулируется по направлению распыления. Таким образом можно выбрать положение, при котором очистка будет наиболее эффективной.

Благодаря регулируемой форсунке, можно выбрать положение для самой быстрой очистки камеры от грязи или снега Благодаря регулируемой форсунке, можно выбрать положение для самой быстрой очистки камеры от грязи или снега.

Чистая задняя камера экономит деньги

Даже у того, кто потратился на дорогую машину, бывает желание немного сэкономить. Особенно, если речь идет про такую неочевидную вещь, как омыватель для задней камеры. Его цена примерно 2,5 тысячи рублей. То, что предлагают за эту сумму — кусочек пластмассы, гибкая трубка, обратный клапан, тройник и несколько стяжек — кажется неоправданной тратой денег. Но наступает момент, когда требуется аккуратно припарковаться или выехать и вокруг много машин. А на улице дождь, задняя камера запачкалась и вместо четкого изображения — грязное пятно. В такой момент не только заботишься о том, как бы не поцарапать свой автомобиль, но и боишься задеть соседей. Один раз потратившись на покупку и установку омывателя, водитель избавит себя от таких ситуаций. И от расходов по ремонту помятого или поцарапанного на парковке бампера.

Штатный омыватель встраивается в конструкцию машины

Иногда изменения в автомобиле требуют вмешательства в конструкцию машины. Не хочется, чтобы сзади торчали лишние трубки или форсунка от Жигулей. Еще неприятнее, если для апгрейда придется что-то сверлить или резать в новой машине.

Для того, чтобы установить на Toyota или Lexus штатный омыватель EVA Smart , портить машину не придется. Шланг омывателя с помощью небольшого тройника соединяется со шлангом, ведущим от бачка омывателя. Форсунка выполнена единым целым с держателем камеры. Все шланги остаются точно на тех же местах, на которых были до установки омывателя.

Работа простая, и с ней может справиться сам автовладелец и, конечно, механик сервиса.

Официальные дилеры Toyota и Lexus одобряют

Если машина новая или на гарантии, владелец особенно внимательно относится к любым изменениям в конструкции. Из-за установки некоторых аксессуаров может дилер может снять автомобиль с гарантии или изменить условия сервисного обслуживания.

Штатный омыватель EVA Smart одобрен официальными дилерами Toyota и Lexus. Его могут рекомендовать к установке на штатную камеру в любом сервисе. Это удобное дополнение можно подключить прямо при покупке в салоне, если покупатель выбрал комплектацию, которая включает заднюю камеру.

Переходите на сайт EVA Smart и выбирайте подходящую модель штатного омывателя задней камеры для Toyota и Lexus. Получите скидку 10% по коду купона ZEN10.
