Основные элементы тормозной системы автомобиля
Тормозная система — система автомобиля, обеспечивающая остановку автомобиля при ручном (от нажатия на педаль тормоза ) или автоматическом (от парктроника ) управлении. Различают дисковую , барабанную и комбинированную тормозную систему . В общем случае тормозная система состоит из органов ее управления ( педаль тормоза , рычаг ручного тормоза ), тормозного привода и тормозных механизмов .
Тормозной цилиндр — узел гидравлической тормозной системы, предназначенный для передачи усилия на тормозные колодки, прижимаемые к тормозным барабанам. Основной задачей главного тормозного цилиндра является подача тормозной жидкости, приводя, тем самым, в действие тормозные механизмы, под действием, которых и происходит торможение автомобиля. Чем раньше жидкость поступит в механизмы тормозов, тем раньше автомобиль начнет тормозить, другими словами – тормозной путь будет короче, и машина раньше остановится, сводя на нет потерю управляемости.
Тормозной барабан – вращающаяся часть барабанного тормоза, воспринимающая силу трения, возникающая между ним и тормозными накладками, и передающая ее на диски колес. Это полый невысокий цилиндр, прикрепленный к ступице заднего колеса, в который упираются тормозные колодки для остановки колес.
Тормозная колодка — деталь тормозной системы, которая непосредственно обеспечивает процесс торможения за счет прижатия к тормозному диску (дисковые тормозные колодки) или к тормозному барабану (барабанные тормозные колодки). Обычно на каждое колесо применяют две тормозные колодки.
Тормозной диск — основная часть дискового тормоза ; представляет собой металлический диск, об который трутся тормозные колодки при использовании тормоза ; в центре тормозного диска предусмотрены места крепления ступицы и колесного диска .
Суппорт — устройство дискового тормоза для размещения колесных рабочих тормозных цилиндров. У ВАЗов суппорта располагаются в передних колесах. Суппорт тормозного механизма — неподвижная часть дискового тормозного механизма с размещенными в ней рабочими цилиндрами колес и тормозными колодками .
Вакуумный усилитель тормозов (ВУТ) — устройство, обеспечивающее усиление нажатия на педаль тормоза за счет вакуумного разряжения.
Источник статьи: http://www.motortalk.ru/node/257
Основные элементы тормозной системы автомобиля
Виды тормозных систем автомобиля
Тормозная система необходима для замедления транспортного средства и полной остановки автомобиля, а также его удержания на месте.
Для этого на автомобиле используют некоторые тормозные система, как — стояночная, рабочая, вспомогательная система и запасная.
Рабочая тормозная система используется постоянно, на любой скорости, для замедления и остановки автомобиля. Рабочая тормозная система, приводится в действие, путем нажатия на педаль тормоза. Она является самой эффективной системой из всех остальных.
Запасная тормозная система используется при неисправности основной. Она бывает в виде автономной системы или её функцию выполняет часть исправной рабочей тормозной системы.
Стояночная тормозная система нужна для удержания автомобиля на одном месте. Стояночную систему использую во избежание самопроизвольного движения автомобиля.
Вспомогательная тормозная система применяется на авто с повышенной массой. Вспомогательную систему используют для торможения на склонах и спусках. Не редко бывает, что на автомобилях роль вспомогательной системы играет двигатель, где выпускной трубопровод перекрывает заслонка.
Тормозная система — это важнейшая неотъемлемая часть автомобиля, служащая для обеспечения активной безопасности водителей и пешеходов. На многих автомобилях применяют различные устройства и системы, повышающие эффективность системы при торможении — это антиблокировочная система (ABS), усилитель экстренного торможения (BAS), усилитель тормозов [3].
Тормозная система автомобиля состоит из тормозного привода и тормозного механизма [5].

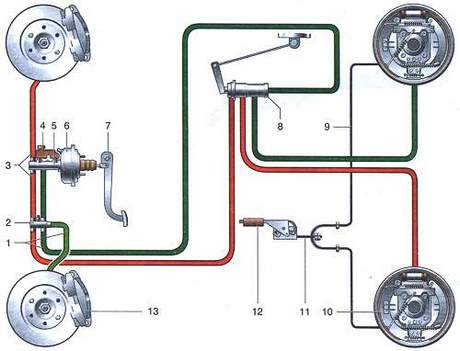

Рис.1.3. Схема гидропривода тормозов:
1 — трубопровод контура «левый передний-правый задний тормоз»; 2-сигнальное устройство; 3 — трубопровод контура «правый передний — левый задний тормоз»; 4 — бачок главного цилиндра; 5 — главный цилиндр гидропривода тормозов; 6 — вакуумный усилитель; 7 — педаль тормоза; 8 — регулятор давления задних тормозов; 9 — трос стояночного тормоза; 10 — тормозной механизм заднего колеса; 11 — регулировочный наконечник стояночного тормоза; 12 — рычаг привода стояночного тормоза; 13 — тормозной механизм переднего колеса.
Тормозным механизмом блокируются вращения колес автомобиля и в следствии чего, появляется тормозная сила, которая является причиной остановки автомобиля. Тормозные механизмы находятся на передних и задних колесах автомобиля.
Проще говоря, все тормозные механизмы можно назвать колодочными. И уже в свою очередь, их можно разделять по трению — барабанные и дисковые. Тормозной механизм основной системы монтируется в колесо, а за раздаточной коробкой или коробкой передач находится механизм стояночной системы.
Тормозные механизмы, как правило состоят из двух частей, из неподвижной и вращающейся. Неподвижная часть – это тормозные колодки, а вращающаяся часть барабанного механизма — это тормозной барабан.
Барабанные тормозные механизмы (рис. 1.4.) чаще всего стоят на задних колесах автомобиля. В процессе эксплуатации из-за износа, зазор между колодкой и барабаном увеличивается и для его устранения используют механические регуляторы.

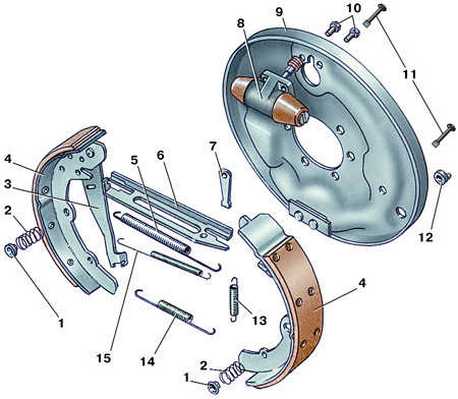

Рис. 1.4. Барабанный тормозной механизм заднего колеса:
1 – чашка; 2 – прижимная пружина; 3 – приводной рычаг; 4 – тормозная колодка; 5 – верхняя стяжная пружина; 6 – распорная планка; 7 – регулировочный клин; 8 – колесный тормозной цилиндр; 9 – тормозной щит; 10 – болт; 11 – стержень; 12 – эксцентрик; 13 – нажимная пружина; 14 – нижняя стяжная пружина; 15 – прижимная пружина распорной планки.
На автомобилях могут применять различные комбинации тормозных механизмов:
· два барабанных задних, два дисковых передних;
В тормозном дисковом механизме (рис. 1.5.) — диск вращается, а внутри суппорта установлены, две неподвижные колодки. В суппорте установлены рабочие цилиндры, при торможении они прижимают тормозные колодки к диску, а сам суппорт надежно закреплен на кронштейне. Для увеличения отвода тепла от рабочей зоны часто используются вентилируемые диски [8].
Рис. 1.5. Схема дискового тормозного механизма:
1 — колесная шпилька; 2 — направляющий палец; 3 — смотровое отверстие; 4 — суппорт; 5 — клапан; 6 — рабочий цилиндр; 7 — тормозной шланг; 8 — тормозная колодка; 9 — вентиляционное отверстие; 10 — тормозной диск; 11 — ступица колеса; 12 — грязезащитный колпачок.
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Источник статьи: http://studopedia.su/19_52678_osnovnie-elementi-tormoznoy-sistemi-avtomobilya.html
Тормозная система автомобиля: устройство и типы
Cегодня безопасность автомобиля немыслима без эффективного тормозного управления, которое в соответствии с требованиями стран – членов ЕЭС должно состоять из следующих тормозных систем (ТС):
- основная (рабочая), которая обеспечивает замедление легкового автомобиля не менее 5,8 м/с2;, движущегося со – скоростью не более 80 км/ч при усилии на педаль менее 50 кг;
- вспомогательная (аварийная), обеспечивающая замедление не менее 2,75 м/с2;
- стояночная, которая может быть совмещена с аварийной.
Основная тормозная система
На современных легковых автомобилях устанавливают основные ТС, состоящие из тормозного гидропривода и тормозных механизмов. Когда водитель нажимает ногой на педаль тормоза, та сила, с которой он давит на педаль, передается на устройство, которое называется главный тормозной цилиндр. Главный тормозной цилиндр имеет поршень, который, двигаясь, увеличивает давление в системе гидравлических тормозных трубок, ведущих к каждому колесу автомобиля. На каждом колесе тормозная жидкость под давлением оказывает воздействие на поршень колесного тормозного механизма, который выдвигает тормозные колодки, а те, в свою очередь, прижимаются к тормозному барабану или тормозному диску. Трение замедляет вращение колес и движение автомобиля.
Схема гидропривода тормозов
1 – тормозные цилиндры передних колес; 2 – трубопровод передних тормозов; 3 – трубопровод задних тормозов; 4 – тормозные цилиндры задних колес; 5 – бачок главного тормозного цилиндра; 6 – главный тормозной цилиндр; 7 – поршень главного тормозного цилиндра; 8 – шток; 9 – педаль тормоза
В гидропривод основной ТС входят:
- главный тормозной цилиндр с вакуумным усилителем или без него;
- регулятор давления в задних тормозных механизмах;
- рабочий контур (трубопровод диаметром 4-8 мм).
Рабочий контур соединяет между собой устройства гидропривода и тормозные механизмы. Главный тормозной цилиндр (ГТЦ) предназначен для преобразования усилия, прилагаемого к педали тормоза, в избыточное давление тормозной жидкости и распределения его по рабочим контурам. Бачок с запасом тормозной жидкости может крепиться на ГТЦ или вне его. Вместе с ГТЦ на большинстве автомобилей устанавливают вакуумные усилители, которые увеличивают силу, создающую давление в тормозной системе. Вакуумный усилитель (рис. 2) конструктивно связан с главным тормозным цилиндром. Основным элементом усилителя является камера, разделенная резиновой перегородкой (диафрагмой) на два объема. Один объем связан с впускным трубопроводом двигателя, где создается разряжение, а другой с атмосферой. Из-за перепада давлений, благодаря большой площади диафрагмы, «помогающее» усилие при работе с педалью тормоза может достигать 30 – 40 кг и больше. Это значительно облегчает работу водителя при торможениях и позволяет сохранить его работоспособность длительное время.
1 – главный тормозной цилиндр; 2 – корпус вакуумного усилителя; 3 – диафрагма; 4 – пружина; 5 – педаль тормоза
Регулятор уменьшает давление в приводе тормозных механизмов задних колес. При торможении сила инерции движущегося автомобиля и противодействующая ей сила трения (точка приложения которой ниже центра тяжести автомобиля) создают продольный опрокидывающий момент. Мягкая передняя подвеска, реагируя на него, “проседает”, а задние колеса “разгружаются”. Поэтому даже при неэкстренном интенсивном торможении задние колеса могут блокироваться, что часто приводит к заносу автомобиля. В зависимости от изменения расстояния между элементами задней подвески и кузовом автомобиля (его продольного наклона) давление в приводе задних тормозов (по сравнению с передними) ограничивается. В результате чего блокировки задних колес не происходит или (в зависимости от замедления и загруженности автомобиля) она возникает значительно позже.
Вспомогательная тормозная система
Рабочий контур, согласно требованиям ЕЭС, должен делиться на основной и вспомогательный. Если вся система исправна, то работают оба, но при разгерметизации одного – другой продолжает работать, становясь вспомогательным (аварийным). Наиболее распространены три компоновки разделения рабочих контуров (рис.3):
- 2 + 2 тормозных механизма, подключенных параллельно (передние + задние);
- 2 + 2 тормозных механизма, подключенных диагонально (правый передний + левый задний и т. д.);
- 4 + 2 тормозных механизма (в один контур подключены тормозные механизмы всех колес, а в другой только два передних).
1 – главный тормозной цилиндр с вакуумным усилителем; 2 – регулятор давления жидкости в задних тормозных механизмах; 3-4 – рабочие контуры.
Стояночная система
Стояночная тормозная система имеет механический привод, как правило, на задние колеса. Рычаг стояночного тормоза соединяется тонким тросом с задними тормозными механизмами, в которых находится устройство, приводящее в действие штатные или дополнительные (стояночные) колодки. Регулировка стояночного тормоза обычно производится эксцентриком на тормозном механизме, регулировочной гайкой на штоке приспособления, соединяющего рычаг и приводной трос, или путем изменения местоположения рычага в салоне автомобиля.
Барабанные и дисковые тормоза
Барабанный тормозной механизм (рис. 4) состоит из:
- тормозного щита,
- тормозного цилиндра,
- двух тормозных колодок,
- стяжных пружин,
- тормозного барабана.
1 – тормозной барабан; 2 – тормозной щит; 3 – рабочий тормозной цилиндр; 4 – поршни рабочего тормозного цилиндра; 5 – стяжная пружина; 6 – фрикционные накладки; 7 – тормозные колодки
Тормозной щит жестко крепится на балке заднего моста автомобиля, а на щите, в свою очередь, закреплен рабочий тормозной цилиндр. При нажатии на педаль тормоза поршни в цилиндре расходятся и начинают давить на верхние концы тормозных колодок. Колодки в форме полуколец прижимаются своими накладками к внутренней поверхности круглого тормозного барабана, который при движении автомобиля вращается вместе с закрепленным на нем колесом. Торможение колеса происходит за счет сил трения, возникающих между накладками колодок и барабаном. Когда же воздействие на педаль тормоза прекращается, стяжные пружины оттягивают колодки на исходные позиции.
Преимущества барабанных тормозов:
- низкая стоимость, простота производства;
- обладают эффектом механического самоусиления. Благодаря тому, что нижние части колодок связаны друг с другом, трение о барабан передней колодки усиливает прижатие к нему задней колодки. Этот эффект способствует многократному увеличению тормозного усилия, передаваемого водителем, и быстро повышает тормозящее действие при усилении давления на педаль.
Дисковый тормозной механизм (рис.5) состоит из:
- суппорта,
- одного или двух тормозных цилиндров,
- двух тормозных колодок,
- тормозного диска.
1 – наружный рабочий цилиндр (левого) тормоза; 2 – поршень; 3 – соединительная трубка; 4 – тормозной диск переднего (левого) колеса; 5 – тормозные колодки с фрикционными накладками; 6 – поршень; 7 – внутренний рабочий цилиндр переднего (левого) тормоза
Суппорт закреплен на поворотном кулаке переднего колеса автомобиля. В нем находятся два тормозных цилиндра и две тормозные колодки. Колодки с обеих сторон «обнимают» тормозной диск, который вращается вместе с закрепленным на нем колесом. При нажатии на педаль тормоза поршни начинают выходить из цилиндров и прижимают тормозные колодки к диску. После того, как водитель отпустит педаль, колодки и поршни возвращаются в исходное положение за счет легкого «биения» диска. Дисковые тормоза очень эффективны и просты в обслуживании. Даже новичку замена тормозных колодок в этих механизмах доставляет мало хлопот.
Преимущества дисковых тормозов:
- при повышении температуры характеристики дисковых тормозов довольно стабильны, тогда как у барабанных снижается эффективность
- температурная стойкость дисков выше, в частности, из-за того, что они лучше охлаждаются
- более высокая эффективность торможения позволяет уменьшить тормозной путь
- меньшие вес и размеры
- повышается чувствительность тормозов
- время срабатывания уменьшается
- изношенные колодки просто заменить, на барабанных приходится предпринимать усилия на подгонку колодок, чтобы одеть барабаны
- около 70% кинетической энергии автомобиля гасится передними тормозами, задние дисковые тормоза позволяют снизить нагрузку на передние диски
