Размеры противооткатного упора для автомобиля

Противооткатные упоры (башмаки)

Противооткатные упоры или тормозные башмаки для автомобиля служат для обеспечения его неподвижности. Противооткатные упоры или тормозные башмаки применяют при ремонте, перед подъёмом автомобиля с помощью домкрата, для удержания автомобиля на уклоне

При замене колеса легкового автомобиля важно обеспечить безопасность. Обычно для замены колеса и при некоторых других работах автомобиль поднимают при помощи специального приспособления, например, при помощи домкрата.

Согласно Инструкции по эксплуатации автомобиль рекомендуется поставить на ручной тормоз. И лишь потом можно поднимать автомобиль на домкрате.

Удерживающей силы ручного тормоза может быть вполне достаточно на сухой, ровной и горизонтальной асфальтированной площадке. Однако на сырой поверхности лучше дополнительно зафиксировать колёса.

Как правило, перед тем как поднимать автомобиль на домкрате на пересечённой местности, водители подкладывают под колёса камни, обломки кирпичей или другие предметы подходящего размера.

Для того чтобы каждый раз не искать подходящие предметы, можно обзавестись специальными противооткатными упорами (тормозными башмаками).

Кстати, противооткатными упорами (тормозными башмаками) комплектуются автомобили, перевозящие опасные грузы.

Противооткатные упоры (тормозные башмаки) не будут лишними и при езде по холмистой местности и при движении в горах.

Противооткатные упоры могут быть изготовлены из самых разных материалов. Встречаются противооткатные упоры, выполненные из металла, пластика, резины и их комбинаций. Самые недорогие упоры изготовляются из деревянного бруска определённого сечения.

Подобные противооткатные упоры включались в стандартную комплектацию некоторых автомобилей, например, автомобилей «ВОЛГА ГАЗ-3110».

Кстати, такие деревянные упоры нетрудно сделать самостоятельно. Их размеры варьируют в довольно широких пределах. Внешний вид противооткатного упора показан на Рис.1.

Рис.1. Внешний вид деревянного противооткатного упора

Примерные размеры противооткатного упора показаны на Рис.2.

Рис.2. Примерные размеры противооткатного упора

Размеры упора обуславливаются диаметром колеса, под которое его подкладывают. Чем больше диаметр колеса, тем больше должна быть высота упора. Упоры для бездорожья могут быть оборудованы специальными грунтозацепами.

Рис.3. Размеры противооткатного упора для колёс небольшого диаметра

Для колёс небольшого диаметра можно воспользоваться размерами, приведёнными на Рис.3.

Для грузовых автомомбилей применяют противооткатные башмаки увеличенного размера. Для большей безопасности такие башмаки снабжаются боковой рукояткой, снижающей риск травмы при установке/снятии упоров.

На Рис.4. показан пример применения противооткатного упора. Под каждое колесо подкладывают по два противооткатных упора. Один упор помещают спереди, а другой располагают сзади колеса автомобиля.

Рис.4. Пример применения противооткатного упора подложенного под колесо

Как правило, автомобилисту достаточно возить с собой одну-две пары противооткатных упоров, а в гараже или в мастерской можно использовать комплект из трёх пар таких упоров.

Источник статьи: http://abcibc.com/auto.php?art=121

УПОРЫ ПРОТИВООТКАТНЫЕ

Противооткатные упоры для грузовых автомобилей

можно разделить на несколько видов, в зависимости от размера и материала, из которого упор изготовлен.

Мы занимаемся комплектацией грузового транспорта в соответствии со всеми действующими законодательными требованиями уже более 10 лет и за это время нам встречались грузовые противооткаты из следующих материалов:

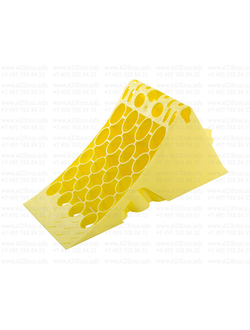

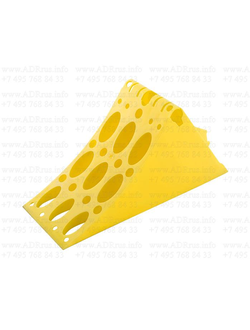

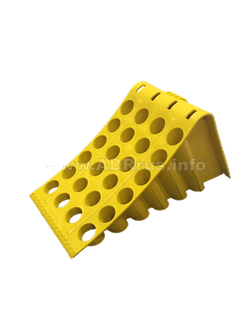

1. ПЛАСТИКОВЫЙ ПРОТИВООТКАТНЫЙ УПОР

Размеры: 160 или 200мм. В зависимости от страны производства обозначаюся G 46 или UK 46 — 160мм.

И G53 или UK53 — противооткаты шириной 200мм.

Цвет: желтый или черный.
Европейский стандарт DIN 76051.

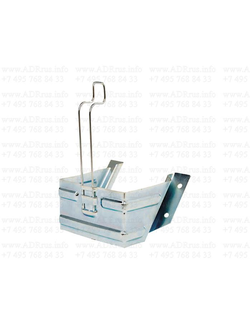

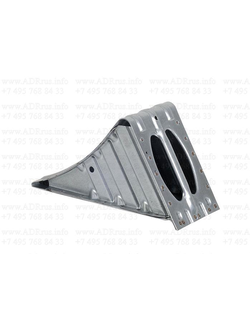

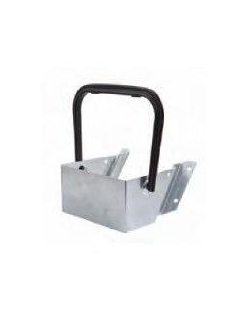

2. ПРОТИВООТКАТНЫЙ УПОР ИЗ МЕТАЛЛА

Размер: 160 или 200мм. Материал: оцинкованный или окрашенный металл.

Не подходит для перевозки опасных грузов!

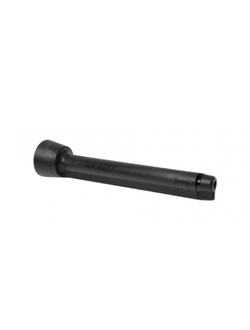

3. РЕЗИНОВЫЙ ПРОТИВООТКАТНЫЙ БАШМАК

Если не говорить о распространненых резиновых упорах для легковых автомобилей, то для грузового транспорта резиновые противооткаты используются, например, на карьерных самосвалах и другой тяжелой технике.

Длина: 100см. Материал: резина

КАК ВЫБРАТЬ ПРОТИВООТКАТНЫЙ УПОР ДЛЯ ГРУЗОВИКА ИЛИ ПРИЦЕПА:

1. Начнем с того, для какой цели вам нужен упор?

Если вы перевозите опасный груз, металлические упоры не подойдут! По ДОПОГ можно использовать только пластиковые противооткаты. Причем в Европе, для ADR перевозок используются только полностью пластиковые упоры, даже без стопорной металлической пластины. В РФ для перевозок по ДОПОГ допускают пластиковые упоры с оцинкованной металлической пластиной, для обеспечения дополнительной устойчивости и предотвращения соскальзывания.

Кстати, при перевозке опасных грузов необходимо учесть, что Техрегламенте ТР ТС 018/2011 говорится о том, что противооткатов должно быть не менее 2, а соответствовать они должны диаметру колес (приложение 6, приложение 8)

В ДОПОГе 2017, противооткат кроме соответствия диаметру, должен соответствовать и максимальной массе транспортного средства (пункт 8.1.5.2)

2. Если говорить о преимуществах различных материалов упоров, то стоит вспомнить, что, например, на импортных фурах, как на тягаче, так и на прицепе, устанавливают минимум по два пластиковых противоотката, закрепленных кронштейнами.

Неоспоримое преимущество пластиковых упоров в том, что они не подвержены корозии, в отличии от металлических. Но в условиях экстремально низких или высоких температур — пластик может деформироваться. Поэтому если путь ваш не лежит по дорогам крайнего Севера или по пустыне, мы рекомендуем легкие и прочные пластиковые противооткатные упоры . Выдерживают нагрузку до 7.5 т на ось. Шириной 160мм подойдут для установки на Газель, Портер и другие автомобили грузоподъмностью до 7.5т. Для транспорта свыше 7.5 т — рекомендуемая ширина упора — 200 мм.

3. На самосвалах двух известных российских производителей, мы все еще встречаем металлические противооткатные упоры. Вес одного может достигать 5-7 кг, в зависимости от размера противоотката. Часто теряются из-за того, что крепление не выдерживает веса упора. Подвержены корозии. Если, по какой-то причине, вы больше доверяете именно металлическим противооткам, мы рекомендуем облегченные оцинкованные упоры ведущих европейский производителей. Меньший вес, за счет материала и высокая прочность, благодаря современной технологии производства.

4. Резиновые метровые противооткаты подходят для тяжелой техники. И это объяснимо, хотя бы тем, что больше никакой тип упора просто не удержит, например, карьерный самосвал.

В последнее время нам приходит много звонков и писем с вопросом: «Какие противооткатные упоры должны использоваться на складах, таможенных терминалах, парковках?» Чаще всего мы рекомендуем один из двух вариантов:

1. Если вам позволяет бюджет, то — европейская модель G53 протвивооткатный упор 200мм термопластик (более прочный, чем просто пластик) цена — 1190 руб.

2. Если бюджет ограничен — российский аналог противооткатный упор 200мм пластик. цена — 690 руб.

Для оптовых клиентов у нас предусмотрены скидки!

Вопросы можно задать по телефону: 8 800 505 52 10

Источник статьи: http://adrrus.info/products/category/upory-protivootkatnye-gruzovye

Противооткатные упоры: какие они должны быть, подойдут ли для прицепа

Всем привет! Думаю, каждый из вас знает, что эксплуатация и поездки на автомобиле требуют обязательного наличия определенных вещей в салоне и багажнике, за отсутствие которых вас могут легко и законно оштрафовать. К их числу в определенных ситуациях относят противооткатные упоры, противокаты, держатель колес или просто башмак. Называйте так, как вам удобнее.

Не все знают про такие правила, ничего не слышали про ГОСТ или требования ГИБДД в отношении противооткатов. Потому предлагаю внести некоторую ясность.

Из сегодняшнего материала вы сможете узнать, что такое эти противокаты, для чего они нужны, стоит ли их покупать конкретно в вашем случае и как правильно выбирать конструкции. Почему одним подойдет изделие шириной 200 мм, а другим нет.

Что это такое

Перед тем как ставить себе башмаки под колеса, нужно понять, о чем вообще идет речь. Ведь понятие не совсем очевидное для некоторых автомобилистов.

Противооткатными упорами или башмаками называют специальные конструкции, которые не дают машине или прицепу самопроизвольно скатываться вниз по склону при установке на неровном участке. Чаще всего самопроизвольное движение возможно на уклонах, когда на ТС начинают действовать физические силы. Казалось бы, есть ручной тормоз. Но башмаки служат как дополнительная мера безопасности, поскольку ручник может отказать, а на тех же прицепах тормоза есть не всегда.

Что же касается конструктивных особенностей, то башмаки адаптируют под размеры колеса, делая предмет определенной высоты, ширины и длины. В качестве материалов используют пластик и металл с разными показателями прочности.

Фактически перед вами прямоугольник со слегка выгнутой внутренней гранью, что позволяет как бы охватывать колесо при установке.

Противооткаты пригодятся при остановке автомобиля или прицепа, а также в рамках проведения ремонтно-восстановительных работ, предусматривающий использование домкрата. Это вопрос вашей личной безопасности и сохранности движимого имущества, как и его содержимого. С его установкой своими руками не возникнет никаких проблем. Но я не советую использовать самодельные конструкции в ситуациях, когда правилами предусматривается обязательное использование специальных держателей конкретно под вашей транспортное средство.

Купить в Москве, как и в любом другом городе, это изделие не составит труда. Можно обратиться в Al-ko, Matrix, зайти в магазин Автодок или иные торговые точки. При этом стоит выбирать специальные конструкции для легковых и для грузовых автомобилей, для автобусов и прицепов.

Кому нужны башмаки

Башками или противооткатные упоры не используются по желанию или по личному усмотрению владельца легковой, грузовой машины или какого-нибудь прицепа. Во многих ситуациях это обязательное требование, прописанное в ПДД.

Если отталкиваться от действующих правил, для легковых автомобилей предусмотрено обязательное наличие минимум 1 противоотката. В случае с грузовым транспортном придется купить минимум 2 штуки соответствующего размера и из правильного материала. Что же касается прицепов, то здесь башмаки будут обязательными в ситуации, когда полная масса прицепного ТС превышает 750 килограмм. Применительно к автомобилям есть правило о полной допустимой массе более 4 тонн, когда наличие противооткатов становится обязательным.

Не стоит забывать о том, что эти элементы обязаны быть максимально быстро доступными в случае с грузовой машиной. Так на грузовиках их следует располагать непосредственно возле колес, которые будут блокироваться башмаками при остановках и стоянках. Тут обычно предусмотрены специальные кронштейны.

Особые требования

Думаю все из вас знают, что грузы некоторые бывают опасными и особо опасными. Они перевозятся на грузовых машинах и с помощью прицепов. Для них предусмотрены соответствующие упоры, имеющие обычно маркировку DIN760051.

Помимо основных рекомендаций по выбору, таких как размер и выдерживаемая нагрузка, следует обращать внимание на некоторые дополнительные требования.

Если перевозится взрывоопасный груз на прицепе или в машине, упоры должны быть обязательно пластиковые или резиновые. Но ни в коем случае не металлические, поскольку металл способен дать иску и спровоцировать воспламенение;

Отталкиваясь от этих правил и рекомендаций, вы всегда сможете выбрать подходящий вариант противооткатного элемента для своей машины или же прицепа.

Разновидности и нюансы выбора

В зависимости от типа конструкции, используемого материала, назначения и комплектации цена на противооткатные упоры может существенно отличаться. Выбирать их сугубо по фото настоятельно не рекомендую. Зато с их помощью вы точно будете знать, как выглядит башмак для машины или прицепа.

Отталкиваясь от материала изготовления, выделяют 3 разновидности упоров:

• Резиновые. Достаточно эластичные, надежные, но предназначенные для транспортных средств и прицепов с наименьшим весом, поскольку резина с сильными нагрузками не справится;
• Пластиковые. В основе лежит высокопрочный пластик с разными добавками, в зависимости от производителя и конечных характеристик. Довольно распространенные конструкции, способные выдерживать более 6-7 тонн нагрузку на упор;
• Стальные. Обладают повышенной прочностью, надежностью и долговечностью. Обычно самые дорогие, и подходят под определенные критерии. Выдерживают огромные нагрузки, часто применяются для защиты от самопроизвольного скатывания на тяжеловесном транспорте.

Еще не будем забывать об конструктивных отличия.

Различают треугольные классические упоры и складные. В первом случае это обычный башмак, которым пользуются большинство автомобилистов. Они недорогие, практичные, достаточно компактные и простые в применении.

Вторая категория, куда входит упор складной конструкции, характеризуется эргономичностью и крайне компактными размерами в сложенном состоянии. Это позволяет занимать минимум места в багажном отсеке. Но складные упоры дороже.

Полезные рекомендации

Выбирая себе противооткатной упор, обратите внимание на следующие моменты:

• предусмотрено ли к вашему транспортному средству требование использовать противооткаты;
• обязательно ли использовать устройства при перевозке определенных грузов;
• какая максимальная снаряженная масса выходит в составе автопоезда;
• какой радиус закругления на ободе колеса.

Вряд ли можно применить понятие универсального упора. Их выбирают под радиус колес, чтобы обеспечить максимально плотный контакт между закруглением башмака и прилегающего к нему колеса. Только так упор будет работать эффективно и обеспечит нужную степень устойчивости.

Из личного опыта могу сказать, что башмаки никогда не бывают лишними даже при эксплуатации обычной легковой машины или прицепа до 750 кг. Они понадобятся при ремонте, остановке на уклонах и для обеспечения дополнительной личной безопасности. Это нужно ставить на первое место, а не риск вдруг получить штраф из-за отсутствующих противооткатов.

А вы пользуетесь упорами и когда они вам пригодились? Обязательно напишите о личном опыте в комментариях, поделитесь своими наблюдениями и дайте другим читателям собственные советы.

У меня на этом все. Спасибо за внимание! Не забывайте подписываться, комментировать, задавать вопросы и рассказывать о нас своим друзьям!
