Розетка для автомобиля лада гранта

Установка дополнительной розетки 12В в автомобиль LADA

В салоне современного автомобиля есть розетка 12 В (гнездо прикуривателя или USB-порт), которая позволяет заряжать смартфоны, подключать насос для шин, подогрев сидений или холодильник. Большое количество гаджетов вынуждает устанавливать различные разветвители или дополнительные розетки в салоне и багажнике. Рассмотрим особенности такой доработки.

Процесс установки дополнительного прикуривателя (розетки 12 В) показан на примере автомобиля Lada Vesta. На других современных автомобилях LADA (XRAY, Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично. Примеры работ на других моделях LADA вы найдете в комментариях.

Купить розетку 12 В и USB-порт можно:

Установка

Как правило, процесс установки розетки 12В проблем не вызывает.

В салоне автомобиля ее удобней всего разместить на центральном тоннеле. Для этого его нужно снять, вырезать отверстие (используем канцелярский нож) и закрепить розетку.

Процесс установки на видео:

В багажнике розетка 12 В крепится на обшивку. Чтобы ее усилить используйте кусок МДФ или фанеры. Отверстие вырезаем перьевым сверлом.

Процесс установки на видео:

Подключение

Две основные схемы подключения дополнительной розетки 12 В (выбирайте в зависимости от назначения):

1. параллельно штатному прикуривателю (розетке 12 В);
2. отдельным проводом (например, 1.5 квадрата) к аккумулятору через предохранитель (например, 15 А).

Во-втором случае плюс прокладываем из моторного отсека в салон через штатное отверстие над педалями. Тянем его в багажник под пластиковым порогом по левой стороне.

Минус можно взять с любого болта кузова.

А вам приходилось устанавливать дополнительную розетку 12 В в свой автомобиль? Какую схему подключения выбрали? Напомним, ранее мы рассказывали, как в салоне автомобиля установить беспроводную зарядку для телефона.

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник статьи: http://xn--80aal0a.xn--80asehdb/do-my-self/tuning/tuning-lada-vesta/2741-ustanovka-dopolnitelnoy-rozetki-12v-v-avtomobil-lada.html

Розетка для автомобиля 12 вольт

В салоне современного автомобиля есть розетка 12 В (гнездо прикуривателя или USB-порт), которая позволяет заряжать смартфоны, подключать насос для шин, подогрев сидений или холодильник. Большое количество гаджетов вынуждает устанавливать различные разветвители или дополнительные розетки в салоне и багажнике. Рассмотрим особенности такой доработки.

Процесс установки дополнительного прикуривателя (розетки 12 В) показан на примере автомобиля Lada Vesta. На других современных автомобилях LADA (XRAY, Largus, Priora, Granta, Kalina, Lada 4×4) все действия выполняются аналогично. Примеры работ на других моделях LADA вы найдете в комментариях.

Купить розетку 12 В и USB-порт можно на AliExpress (см. каталог).

Установка

Как правило, процесс установки розетки 12В проблем не вызывает.

В салоне автомобиля ее удобней всего разместить на центральном тоннеле. Для этого его нужно снять, вырезать отверстие (используем канцелярский нож) и закрепить розетку.

Процесс установки на видео:

В багажнике розетка 12 В крепится на обшивку. Чтобы ее усилить используйте кусок МДФ или фанеры. Отверстие вырезаем перьевым сверлом.

Процесс установки на видео:

Подключение

Две основные схемы подключения дополнительной розетки 12 В (выбирайте в зависимости от назначения):

1. параллельно штатному прикуривателю (розетке 12 В);
2. отдельным проводом (например, 1.5 квадрата) к аккумулятору через предохранитель (например, 15 А).

Во-втором случае плюс прокладываем из моторного отсека в салон через штатное отверстие над педалями. Тянем его в багажник под пластиковым порогом по левой стороне.

Минус можно взять с любого болта кузова.

А вам приходилось устанавливать дополнительную розетку 12 В в свой автомобиль? Какую схему подключения выбрали? Напомним, ранее мы рассказывали, как в салоне автомобиля установить беспроводную зарядку для телефона.

Всем привет! Продублировал запись из бортжурнала моей Suzuki Grand Vitara в блог, т.к. здесь больше подписчиков, а тема может быть интересна не только читателям Suzuki. Так что кто читает бортжурнал Suzuki и уже видел эту запись, прошу отнестись с пониманием.))

Этим стулом мастер Гамбс начинает новую партию мебели…
(С) И.Ильф и Е.Петров, «12 стульев».

Приветствую всех читателей моего бортжурнала! Мы живем в электронный век, и это факт, причем этот факт добрался и до наших любимых автомобилей, которые уже не переваривают такое количество гаджетов своими штатными розетками. Возьмем, например, мою Suzuki, в ней всего три штатных источника питания 12В, это прикуриватель, розетка в салоне и еще розетка в багажнике. Это все, но при этом мы пользуемся гораздо большим количеством потребителей, причем часто одновременно. Давайте посчитаем:

Часто включены одновременно:
1. Видеорегистратор.
2. Радар-детектор.
3. Навигатор (если нет встроенного).
4. Зарядка телефона (с пассажирами — умножаем).
5. Зарядка планшета (с пассажирами — умножаем).

Используются не постоянно:
6. Компрессор для подкачки шин.
7. Автохолодильник.
8. Прикуриватель — когда нет зажигалки.

Больше экзотика, но все равно посчитаем:
9. Автономная мойка (см. здесь)
10. Автопылесос (по той же ссылке).
11. Система контроля давления в шинах (см. здесь), у меня она включена постоянно и занимает навсегда прикуриватель.

Наверняка вы этот список дополните и от себя. Поэтому вопрос дополнительных точек подключения весьма актуален. Кто-то обвешивается удлинителями и разветвителями, кто-то встраивает дополнительные розетки в интерьер автомобиля. Я пошел по второму пути, так как не люблю болтающиеся по салону провода.

Все, вступительное слово закончил, переходим к практике. В этой записи расскажу об установке дополнительной розетки 12В на переднюю панель. Сразу скажу, что это только начало, всего будет три записи по этой теме.

Итак, разбираем переднюю панель и снимаем ту часть, которая относится к климат-контролю. На ней в моей комплектации есть две незадействованные заглушки, они-то нам и нужны:

Затем обращаемся к дружественной компании КИА из того же Азиатско-Тихоокеанского региона, за донорским органом в виде розетки на 12В. Хорошая такая розеточка, с крышкой, да и подключать провода удобно, обычными клеммами «мама»:

Промо-акции

Компания Ареди представляет услуги в области совершения покупок на аукционе Allegro, который заслужил широкую популярность среди российских потребителей.

Представители нашей компании участвуют в интернет-аукционе вместо Вас, упрощая процедуру покупки товара. Кроме того, мы проверяем купленный товар на качество и осуществляем его доставку в любой город, в том числе Москва, Калининград, Санкт-Петербург.

Товары из Польши теперь доступны каждому!

Источник статьи: http://o-ladagranta.ru/rozetka-dlja-avtomobilja-12-volt/

Розетка бортовой сети автомобиля

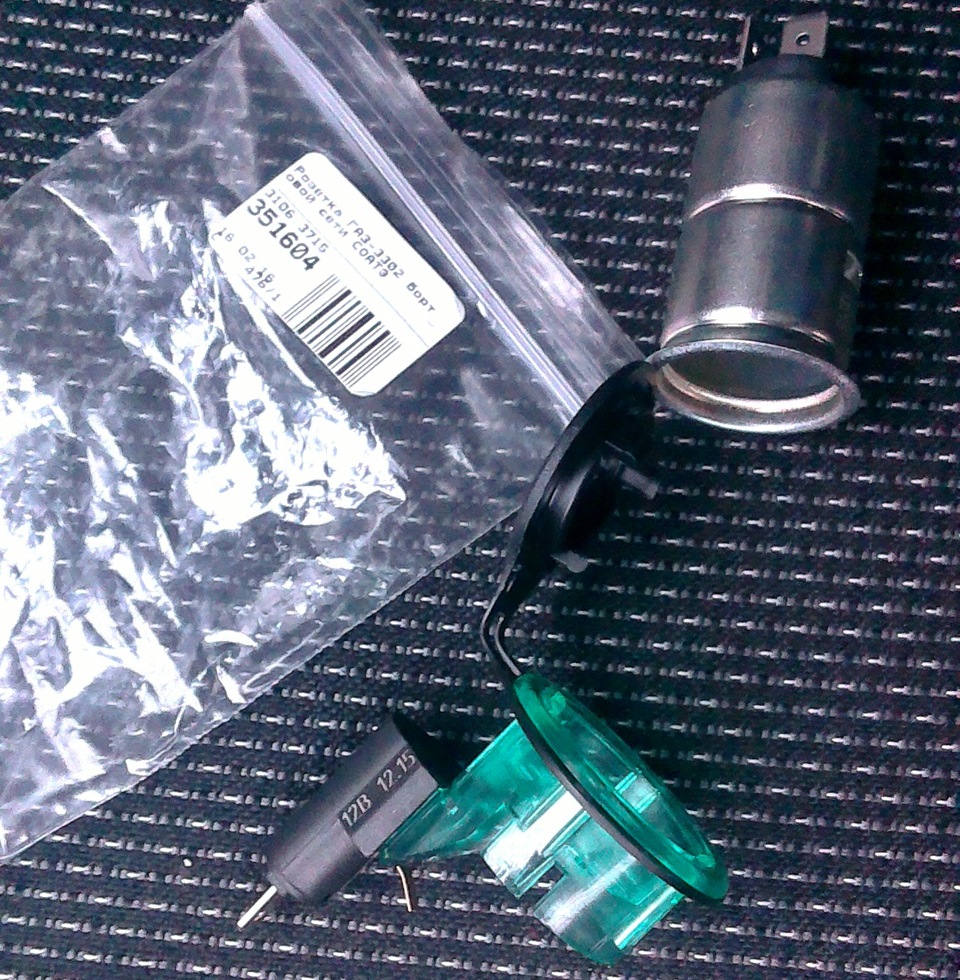

Оказывается наша дополнительная розетка, та что справа от прикуривателя, точь в точь такая же как на новой торпеде газели. В магазине ищем по коду 3106.3715 — Розетка ГАЗ-3302 бортовой сети. Производитель СОАТЭ.

Прикупил одну штуку на замену розетке прикуривателя. Я им не пользуюсь, а в его гнезде зарядка от телефона болтается и вылетает. К тому же на дополнительной розетке плюс постоянный, приходится каждый раз зарядник выдергивать, потому что не люблю я когда в машине на стоянке что-то остается под напряжением.

На выходных пойду разбираться, как консоль торпеды разбирается.

Добавлено 03.04.16:
Розетка установлена. Без небольшого напилинга, конечно, не обошлось.
Чтобы вытащить розетку из панели, сначала выталкиваем наружу металлическую часть гнезда из зеленой окантовки.

При внешней схожести гнезд прикуривателя и доп.питания второе примерно на 1 мм меньше в диаметре и в посадочном месте на панели болтается как сами знаете что и где.

Диаметр увеличил изолентой, сверху дополнительно поставил пластиковую стяжку. Держится не хуже родной розетки, если разболтается — поставлю на две капли клея.

С электрикой все просто. Вытаскиваем клеммы из колодки, изолируем, надеваем на контакты розетки.

В итоге получаем две розетки с надежной фиксацией штекеров зарядных устройств, одна из которых под напряжением все время, вторая только при включенном зажигании.

Прикуриватель автомобильный (ПА) представляет собой устройство, которым комплектуются все без исключения транспортные средства. Несмотря на то, что предназначение этого элемента заключается в подкуривании сигареты, гнездо прикуривателя может использоваться для разных целей. В частности, в последнее время оно активно используется для зарядки различных гаджетов и устройств, подключающихся в бортовой сети авто.

Какие бывают розетки и разъемы прикуривателя?

Автомобильный прикуриватель появился значительно раньше, чем розетка. Устройство было запатентовано компанией «Моррис» еще в 1921 году, но его серийная установка на автомобили началась спустя еще несколько лет. В 1956 году было разработано простое автоматическое устройство, изготовленное на основе биметаллического саморазжимающегося захвата. В том же году габариты гнезда ПА были унифицированы и прописаны в стандарте SAE J563, причем используются они до сих пор.

Несмотря на унификацию габаритов, автомобили могут оборудоваться двумя типоразмерами ПА:

1. Гнездо А. Внутренний диаметр такого гнезда составляет 20.91 мм, допускается отклонение в большую или меньшую сторону на 0.04 мм. В такое гнездо прикуривателя с крокодилами можно установить устройство, размер корпуса которого составляет 20.805 мм с погрешностью 0.075 мм.
2. Гнездо В. Его размеры немного больше — 21.455 мм, допускается погрешность 0.045 мм. Что касается непосредственно самого ПА, то его диаметр для установки в такое гнездо должен составлять 21.18 мм. При этом допускается погрешность 0.05 мм в меньшую сторону или 0.15 мм в большую.

Цифровой термометр и вольтметр, подключенный к гнезду ПА

Параметры выбора разветвителя

Чтобы розетка прикуривателя могла питать больше устройств, можно использовать разветвитель. Но учтите, что сам ПА рассчитан на мощность 12 вольт, соответственно, подключение к нему нескольких устройств, которые будут питать такое напряжение, может привести к его перегоранию. Причем выйдет из строя не заглушка прикуривателя, которую вы демонтируете перед эксплуатацией тройника, а именно сам узел.

Тем не менее, если вы решили рискнуть и купить разветвитель, необходимо учитывать несколько нюансов:

1. Максимальная нагрузка, которую поддерживает тройник. Если вы планируете подключать к устройству несколько девайсов, то лучше выбрать разветвитель с максимально допустимой нагрузкой.
2. Параметр силы тока у USB-выхода. Тройник может быть оснащен стандартным USB-выходом на 500 мили Ампер или усиленным, позволяющим работать при нагрузке 1 или 2 Ампера. Учтите, что через традиционные USB-выходы на 500 Ампер можно заряжать мобильные гаджеты, если она находятся в режиме ожидания. Но если вы смотрите видео на смартфоне или у вас включен GPS-навигатор, то такой силы тока будет недостаточно.
3. Качество покупаемого устройства. Даже не смотрите в сторону дешевых устройств с хлипким корпусом. Осмотреть внутренности девайса, чтобы оценить качество перепайки схемы, у вас не получится, но сделать вывод о качестве изготовленного устройства можно путем осмотра самого разветвителя. Обратите внимание на центральный штекер — в более качественных тройниках он должен быть оснащен предохранительным элементом (автор видео — канал master12volt).

Особенности эксплуатации прикуривателя

Какие нюансы следует учесть при эксплуатации ПА:

1. При зарядке мобильных гаджетов или навигаторов через ПА, время от времени притрагивайтесь к адаптеру, чтобы оценить его температуру. Если девайс слишком горячий, то его лучше отключить от бортовой сети.
2. Если нет необходимости, то не подключайте к бортовой сети через ПА мощные гаджеты — чайники, пылесосы и т.д. Другое дело — автомобильный компрессор. Его недолгая эксплуатация допускается, тем более, что используется он не так часто.
3. Нет смысла покупать разветвители на три и больше гнезд, ведь предохранительный элемент для ПА один и он может не выдержать такой нагрузки.
4. Спиральный кабель девайса, подключенного к ПА, не должен быть натянут.
5. Если вы уходите из машины, всегда отключайте разъем. Ведь не на всех транспортных средства питание в ПА отключается при выключении зажигания. Так что при последующей попытке завесит двигатель вы можете столкнуться с проблемой севшего аккумулятора. Тем более, что в таком случае есть более высокая вероятность замыкания в электроцепи, соответственно, это может привести к более страшным последствиям, к примеру, возгоранию.

Цена вопроса

Видео «Как сделать дополнительную розетку своими руками?»

Подробная инструкция по изготовлению дополнительной розетки для питания различных гаджетов в автомобиле представлена на видео ниже (автор ролика — канал T-Strannik).
