Самый маленький стартер для автомобиля

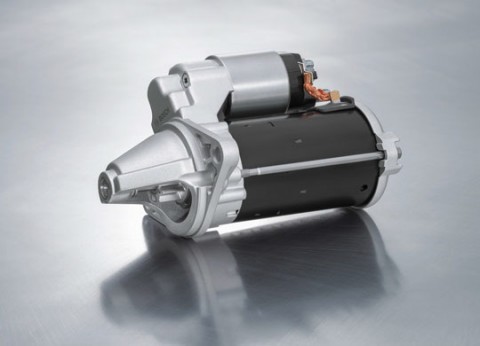

На сегодня это самый маленький стартер в мире. Его внешний диаметр – 60 мм.

Стартер для легковушек C60, который создал и уже начал производить Бош, выпущен в трех версиях, отличающихся по их мощности (составляющей от 0,8 до 1,2 кВт) и «заточенных» главным образом под двигатели с искровым зажиганием рабочим объемом до 2 л, иначе говоря, под малолитражные бюджетные компакт-кары. А их сегмент на глобальном рынке составляет уже около 70% и продолжает расти. Рост доли малолитражных бюджетников на развивающихся авторынках мира стал одним из главнейших драйверов роста этих рынков. Между тем стартер C60 благодаря своим малому весу и компактности отлично подходит таким автомобилям. Кроме этого, С60 работает с малыми дизелями, имеющими уменьшенный момент сопротивления (тормозной момент).

Новый стартер Боша не только имеет шансы быть вписанным в книгу рекордов Гиннесса, но уже признан мировым эталоном за свой вес, примерно на 25% (на 2 кг) меньший, чем у стартера, следующего за ним по легкости.

В комбинации с обгонной муфтой новый стартер минимизирует падения напряжения системы зажигания благодаря сокращению усилия реле кондиционера. Кроме того, усовершенствования электросхемы сократило количество требуемой для производства стартера меди до трети. Уменьшилось и содержание в стартера стали и алюминия.

Новинка совместима с различными моделями автомобилей, что упрощает техобслуживание и ремонт стартеров и самих машин и делает продукцию Боша более стандартизированной.

Среди остальных преимуществ новинки – более тихий и комфортный, чем с другими стартерами, запуск автомобиля. В сентябре производство модели уже началось в Китае, а в ближайшее время должно начаться в других странах. Официальным дилером, продающим стартеры и прочие комплектующие и запчасти Боша в РФ и доставляющий их во все российские регионы и в страны СНГ – компания «Вольтаж».

Источник статьи: http://www.autofaq.ru/articles/249/82889

Тест портативных пускозарядных устройств: заряд карман не тянет

Buster zr07–15

Основное достоинство этих пускачей, конечно же, не в том, что они умеют подзаряжать телефоны, планшеты и прочие гаджеты. Эти маленькие источники энергии призваны крутить на морозе автомобильные стартеры. Поразительно, ведь для этого требуется несколько сотен ампер! Вот мы и решили оценить, какие токи выдадут пускозарядные устройства. До нас этого никто не проверял — на коленке необходимые замеры не сделать, нужно специальное оборудование.

Пять пускачей (они же бустеры, они же джамп-стартеры) прошли испытания по нашей методике. Тем, кому лень изучать таблицу и наши комментарии, сразу сообщим итоговый «счет на табло».

Итак, при положительной температуре все пускачи работоспособны, но при охлаждении резко скисают.

table-01

Методика испытаний

Полностью заряженные пусковые устройства подключали к аккумуляторной батарее энергоемкостью 60 А·ч, предварительно разряженной «в ноль» (до напряжения на полюсных выводах 10,5 В согласно пункту 9.1.2. ГОСТ Р 53165–2008).

Основные замеры проводили при температуре окружающей среды +25 ºС. Время до начала разряда после подключения пускового устройства к аккумуляторной батарее составляло для каждого устройства 5 секунд.

Длительность разрядов пусковым током — 10 секунд; число разрядов — 3 (с промежутком по минуте).

Длительность разрядов пиковым током — 3 секунды; число разрядов — 1.

Ради интереса провели серию дополнительных замеров при —30 ºС, хотя это и противоречит инструкциям по эксплуатации. Охлаждали только пусковое устройство. Температуру электролита разряженного штатного аккумулятора поддерживали положительной, иначе он неминуемо вышел бы из строя.

Поэтому зимой перед «прикуриванием» прибор нужно обязательно согреть — хоть за пазухой, и можно пускать даже промерзший двигатель.

Все бустеры оживили мотор при разряженном штатном аккумуляторе. Однако запасы энергии оказались разными. И если бы пришлось дольше крутить стартером (например, чтобы «продуть» свечи), то самым стойким оказался бы тот, который накопил больше энергии, — а это бустер CARKU E‑Power‑21. Его энергетические возможности явно выше, чем у остальных. Впрочем, он и дороже всех.

table-02

Эти обманчивые цифры

Энергетические характеристики пусковых устройств приводят, как правило, в ампер-часах и ватт-часах. Одно в другое пересчитывается просто: умножаем ампер-часы на 3,7 и получаем ватт-часы. 3,7 В — это напряжение одиночного литиевого аккумулятора, используемого в таких изделиях. В реальных образцах несколько аккумуляторов установлены последовательно.

Параметр, измеренный в ампер-часах, ошибочно называют емкостью. На самом деле произведение тока на время дает вовсе не емкость, а заряд! Термин «емкость» в данном случае технически неуместен и используется на практике только как дань некой устоявшейся традиции. Впрочем, как и другой заявляемый производителями параметр — мощность (измеряется в ваттах), емкость не является для химического источника тока абсолютным мерилом запасенной энергии. Эти показатели зависят от величины разрядного тока, при котором были проведены замеры. Если разработчик снимал показания при малом токе разряда, то пересчитать мощность или емкость применительно к стартерным токам, необходимым при пуске автомобильного двигателя, практически нереально — зависимость нелинейная. И похоже, что указанную в описаниях приборов энергоемкость от 14 до 18 А·ч измеряли в режиме разряда именно по слаботочному выходу. Наша проверка на приборе с программируемой электронной нагрузкой постоянного тока (Maynuo M9712) показала, что величины такого порядка получаются при токе нагрузки 1 А по USB-выходу, напряжение на котором составляет 5 В. Очевидно, что в пересчете на стартерные токи ампер-часов и ватт-часов станет значительно меньше, тем более при низких температурах. А именно в таких условиях чаще всего происходит пуск двигателя — их мы и смоделировали.

Источник статьи: http://www.zr.ru/content/articles/805635-test-portativnyx-puskozaryadnyx-ustrojstv-zaryad-karman-ne-tyanet/

Автомобильний Стартер

Устройство и принцип работы стартера

Большинство водителей очень быстро переходят от желания просто ездить к желанию проводить самостоятельно некоторые ремонтные работы своего авто. Для того чтобы совершенствовать свой автомобиль нужно знать принцип его работы и внутренне устройство. А приступить к изучению лучше с самого начала, то есть со стартера автомобиля – то, без чего движение ТС изначально невозможно.

Стартер, его назначение

Стартер – это устройство относительно маленьких размеров, которое, в силу своей конструкции, преобразовывает электрический поток энергии в механический. Из самого названия следует, что служит деталь для запуска двигателя.

Визуально, стартер – это небольшой мотор постоянного тока, который имеет механический привод. Он запускает первичное движение коленвала с частотой, необходимой для запуска ДВС и является обязательно составляющей электрического оборудования транспортного средства.

Если разбирать структуру стартера более детально, то можно понять, что он выглядит как четырехполюсный двигатель. Питает такой мотор аккумулятор автомобиля – сразу после поворота ключа зажигания, на клемму реле поступает ток. Мощность у элемента бывает разная, но производители предусматривают для большинства бензиновых ДВС стартеры на 3кВт. Напряжение от АКБ автомобиля значительно усиливает работу электромотора.

Поскольку, в идеале, стартер – единственный способ завести двигатель, автомобильные производители изобретают массу дополнительных функций и блокирующие механизмы для повышения безопасности при запуске двигателя и снижения риска угона.

К примеру, некоторые модели автомобиля предусматривают запуск двигателя только при выжатом сцеплении. При АКПП включение стартера происходит, только если селектор находится в положении «parking».

Виды стартеров

Среди всего спектра автомобильных деталей выделяют только два типа стартеров двигателя:

Без редуктора. Не имея редуктора, такие детали обладают возможностью прямого воздействия на шестерню. Кроме того, после момента получения тока на контроллер, стартер обеспечивает более быстрое зажигание, за счет мгновенной цепкости шестерни и маховика. Такие устройства имеют большое преимущество в виде простой конструкции, легкой возможности ремонта и очень низкой вероятности поломки из-за влияния электричества. Однако среди недостатков автомобилисты выделяют иногда перебойную работу в условиях низкой температуры.
С редуктором. Казалось бы, после большого списка преимуществ безредукторного стартера, выбор можно остановить, но нет. Большинство специалистов настаивают на эксплуатации стартера с редуктором. За счет последнего эффективная работа возможна, даже если заряд АКБ на исходе. Сниженная потребность тока усиливается наличием постоянных магнитов. Подобный тандем снижает вероятность проблем с обмоткой практически к нулю. С другой стороны, продолжительная эксплуатация такого устройства чревата поломками основной шестерни. Хотя чаще к этому приводит производственный брак.

Внутреннее устройство и особенности

ДВС генерирует энергию для работы при помощи оборотов коленвала. Другие электрические системы транспортного средства работают от этой же энергии. Чтобы запустить ТС с неподвижной точки необходимо правильное взаимодействие электродвигателя и внешнего источника – аккумулятора.

Общий тандем обеспечивается благодаря некоторым составляющим:

Якорь. Имеет запрессованный сердечник и несколько коллекторных пластин. Основа изготовляется из легированной стали.
Щетки и держатели. По ходу главного цикла, щетки способствую повышению мощности. В первую очередь, служат для подачи рабочего напряжения на набор пластин якоря.
Реле. Главное назначение втягивающего реле – подача питания от зажигания и выталкивание обгонной муфты. Производители предусмотрели в структуре несколько силовых контактов и специфичную перемычку.
Непосредственно электромотор. Включает несколько сердечников и обмотки возбуждения; имеет форму цилиндра.
Бендикс и шестерня. Главный рабочий механизм стартера, который перенаправляет момент вращения на венец маховика ДВС через шестерню при помощи роликового механизма. После запуска система разрывает связь венца маховика и приводной шестерни, сохраняя работоспособность всего устройства.

Подобным образом устроено большинство автомобильных стартеров, хотя могут быть некоторые отличия. В целом, если разобрать элемент, можно насчитать порядка 50 различных составляющих компонентов.

Источник статьи: http://zen.yandex.ru/media/id/5c96f76be7a33e00b3cac68e/avtomobilnii-starter-5caa0e741274fb00af67a5ca

Как выбрать стартер

С каждым годом мы наблюдаем быстрое развитие технологий и механизмов в автомобильной сфере. Так как к деталям требуются все большие требования. Например, тот же автомобильный стартер, все знают о его огромной важности в работе автомобиля. Так как при его неисправности, возможности привести автомобиль в движение невозможно. Вследствие этого, большинство автолюбителей окружают его дополнительным вниманием. Эксперты Avto.pro рассказывают о всех особенностях замены стартера.

Основные функции

Ни для кого не секрет, что двигатель внутреннего сгорания вырабатывает необходимую энергию для движения автомобиля с помощью оборотов коленвала. Аналогично от этой энергии функционирует все электрооборудование автомобиля. Когда авто не находится в движении, двигатель не может выдать крутящий момент, а также генерировать электрическую энергию. Из-за вот такого «недостатка» его приходится крутить, и прекрасно с этой задачей справляется специальный электродвигатель в союзе с аккумулятором.

Технические характеристики

Как и каждой детали в электрооборудовании автомобиля, характеристики стартера четко подогнаны под характеристики смежных узлов . Все эти соответствия описаны в руководствах от автоконцернов. Резюмируем те, что касаются стартером:

Напряжения . Напряжение питания должно находиться в соответствии с номинальным напряжением для аккумулятора. У легкового автомобиля этот показатель равен 12 вольт;
Мощность . Мощность – определение максимального усилия, которого достигает стартер для прокручивания коленвала. Может варьироваться от 0,7 до 8 кВт;
Потребляемый ток . Так называются энергозатраты стартера. Когда автомобиль не движется, но двигатель работает на холостом ходу, определить потребляемый ток не составит проблем;
Момент сопротивления проворачиванию . Это показатель, который скорее описывает двигатель, нежели сам стартер. А именно, это та сила, без приложения которой невозможно вращение осуществить вращение коленвала. Через значение моменты инженеры можно рассчитать мощность и потребляемый ток;
Направление вращения . Обращайте на это внимание при выборе стартера с асимметричным креплением;
Количество зубцов у шестерни бендикса ;
Дополнительные параметры . К ним относят тип крепления, тип используемых разъемов, количество отверстий и т.д.

По какой причине сгорает стартер

Зимой вероятность сжечь свой стартер намного выше, чем в другие времена года. Связано это напрямую с температурой окружающей среды. Запустить двигатель зимой сложнее, чем летом. Следовательно, в холодные периоды нагрузка на стартер будет максимальной. Неопытные водители по неаккуратности запросто могут сжечь свой стартер.

Есть ряд причин, по которым зимний период является самым неблагоприятным для автомобильного стартера:

Аккумулятор не держит заряд ;
Моторное масло густеет ;
Тяжелее запустить двигатель .

Стартеру и аккумулятора придется выполнять работу, на которую они могут быть не рассчитаны . При попытке запустить двигатель на стартер подается достаточно большой ток, и если работа в таком режиме будет продолжительной, контакты и электрические обмотки начнут быстро перегреваться. Длительная работа в этом режиме гарантированно заканчивается перегоранием компонентов.

Еще одна проблема относится только к дизельным двигателям . В дизтопливо часто добавляют специальные присадки. Иногда они провоцируют детонацию топлива в цилиндрах, из-за чего маховик коленвала делает быстрый рывок, который ломает стартер.

Чтобы никогда не столкнуться с вышеперечисленными проблемами, нужно запомнить одну вещь: непрерывная работа стартера свыше 8-16 секунд категорически запрещена. После такой жесткой эксплуатации стартеру потребуется время для охлаждения (около минуты, иногда больше). При некорректно работающем аккумуляторе и в случае окисления контактов вероятность сжечь стартер возрастает в разы. Так что во время сильных морозов уделяйте больше внимания всем электромеханизмам и стартеру в частности.

Ремонтируется ли устройство

Мы уже разобрались с тем, что стартер – это довольно сложный механизм, состоящий из нескольких компонентов. Его можно отремонтировать в случае локализированной поломки, т.е. выхода из строя одного из блоков. Приобрести и заменить бендикс или втягивающее реле выйдет намного дешевле, нежели покупать устройство в сборе. Ремонт будет хорошей идеей лишь в том случае, когда он проводится сразу после возникновения проблем.

Вот пример: втулка со временем подвергается механическому износу. Приобрести ремкомплект и произвести замену расходников просто и недорого. Но если это не сделать своевременно, то придется покупать полностью новый стартер, так как успеют износиться смежные узлы. Никак не избежать полной замены сгоревшего стартера, но как уменьшить вероятность подобного исхода мы уже рассказали. Ресурса у стартера как такового нет, все зависит от условий его эксплуатации.

Рекомендуем автолюбителям не давать на стартеру нагрузки и на регулярной основе проводить его осмотр.

Правила подбора и выбор бренда

Стартер надо выбрать так, чтобы его характеристики соответствовали мощности двигателя и параметрам аккумулятора. Так вы будете уверены в том, что двигатель запустится без осечек. Первый вариант : искать запчасть по параметрам вашего автомобиля. Второй : искать по VIN-коду .

Если же возникло желание установить неродные компоненты, выбирайте стартер в соответствии с характеристиками, которые покажут наилучшую производительность в заданных условиях работы.

Глядя на сравнительно небольшую стоимость стартера, пытаться сэкономить на нем довольно глупая затея. И самый лучший вариант при покупке – обращать внимание лишь на оригинал и забыть о существовании недорогих аналогах.

Лидерами продаж автомобильных стартеров в странах Европы являются немецкий производитель Bosch и французский VALEO . Они производят стартеры не только для рынка автозапчастей, но также поставляют их автоконцернам напрямую. А это говорит нам о том, что производители транспорта этим брендам доверяют.

Из бюджетных вариантов можно посоветовать польский Lauber и JP Group из Дании. Их популярность обусловлена приятной ценой и хорошим качеством за свои деньги.

Вывод

Из всего вышесказанного можно легко понять, что стартер далеко немаловажная деталь автомобиля, которая требует к себе пристального внимания. В устройстве стартера нет ничего сложного, но это и является его неотъемлемым плюсом. Так как стартер делится на несколько компонентов, можно говорить о его ремонтопригодности . Поломки стартера могут возникнуть абсолютно по разным причинам, но в основном их две:

Механический износ в следствии истечении времени ;
Отсутствие должного внимания к детали .

Так что не забывайте о своевременном ТО. Если вы заподозрили неисправность стартера, осмотр нужно проводить обязательно. При покупке нового стартера не экономьте деньги. Лучше купить оригинальную и надежную деталь, которая будет служить дольше недорого фальсификата. Это экономия на перспективу. Сделать это довольно просто: подбирайте стартер в соответствии с характеристиками вашего авто, отдавая предпочтения продукции указанных выше фирм.

С полной версией статьи можете ознакомиться здесь.
