Управляем фарами при помощи Arduino
Суть этого проекта заключается в том, чтобы показать, как с помощью контроллера Arduino можно управлять фарами, да и практически другими любыми электронными устройствами. Конкретно в данном случае контроллер запрограммирован на четыре функции:
1. При одном нажатии на выключатель фара со стороны водителя начинает мигать;
2. При двойном нажатии обе фары начинают опускаться или подниматься;
3. Короткое нажатие заставляет одну фару подняться, а одну опуститься;
4. Длинное нажатие отключает фары.

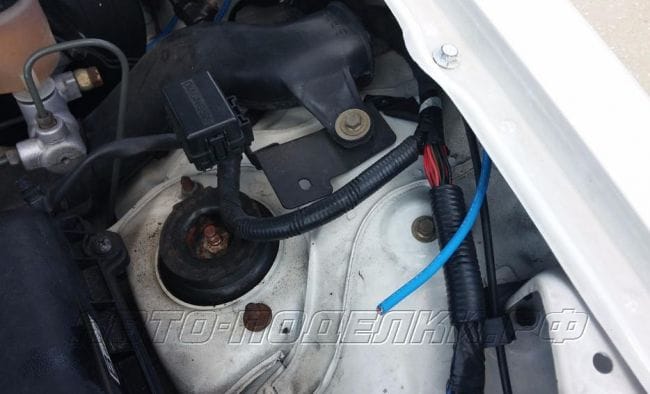

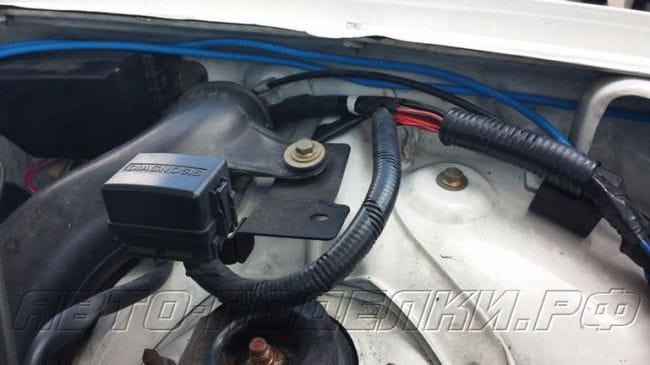

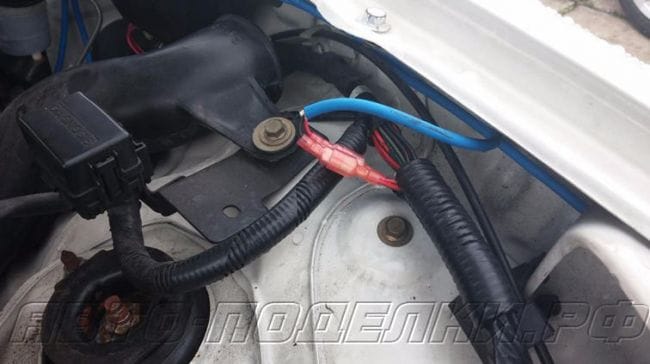

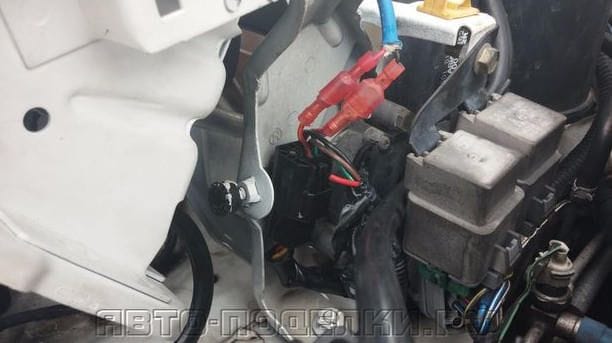

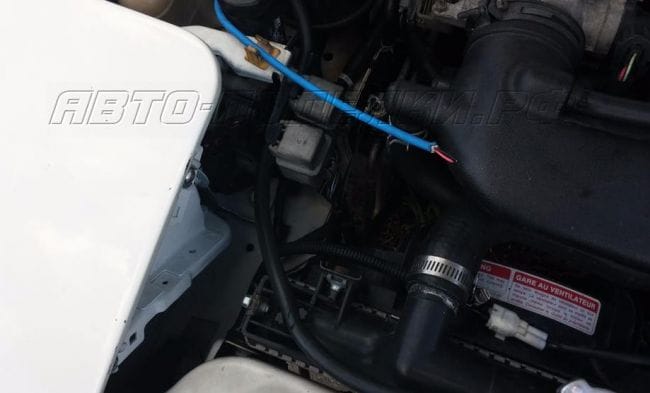

Все подобные эксперименты автор проводил на автомобиле Mazda Miata, но подобные приемы будут работать и на других авто.
Материалы и инструменты для самоделки:

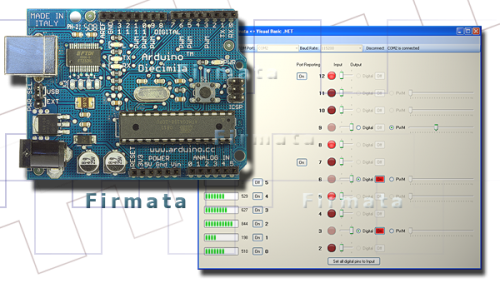

— контроллер Arduino Uno (примерно 7$ на eBay);
— преобразователь 12В в 5В и USB коннектор (автору обошелся в 6$ на eBay);

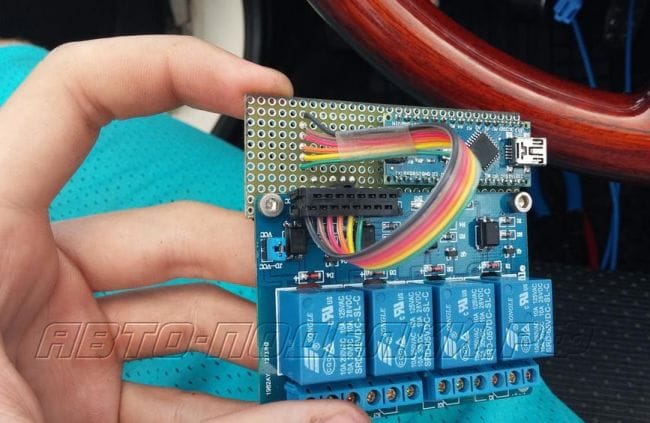

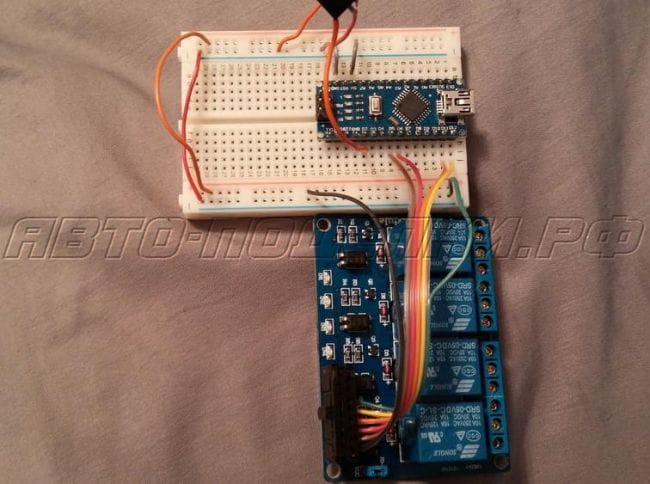

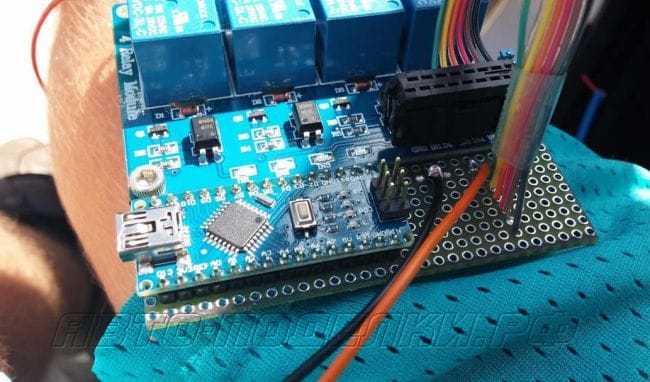

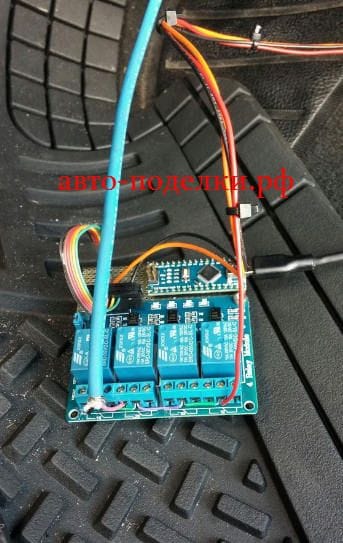

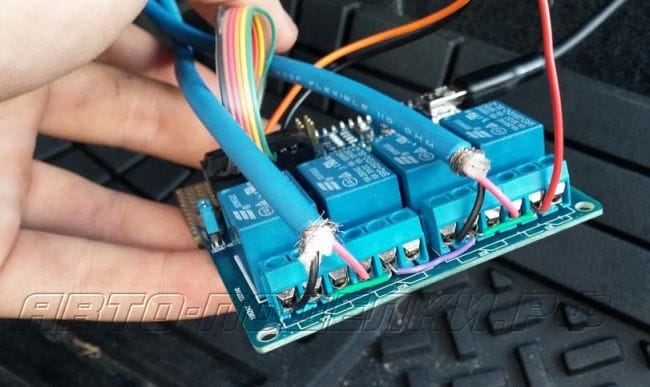

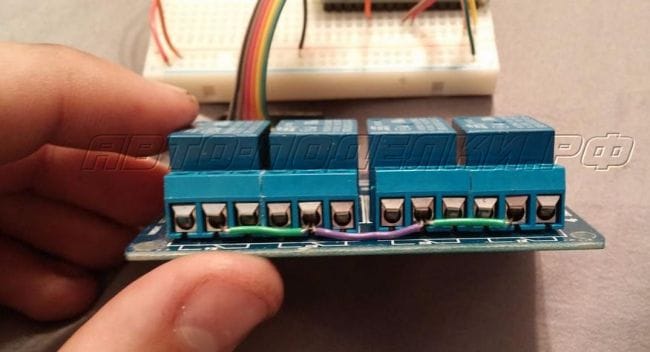

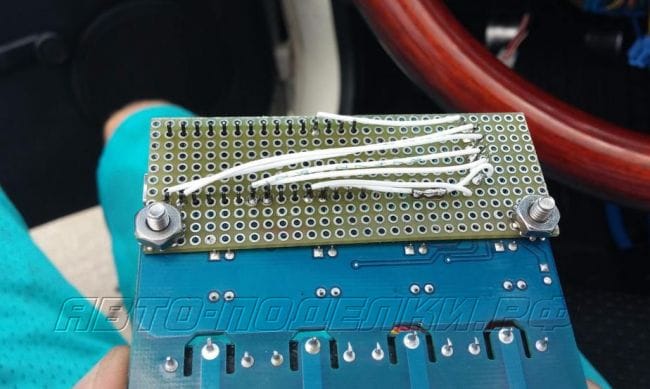

— модуль четырехканального реле с высоким активным уровнем 5В;
— провода, макетная плата, разъемы, паяльник с припоем и так далее.
Процесс сборки самоделки:

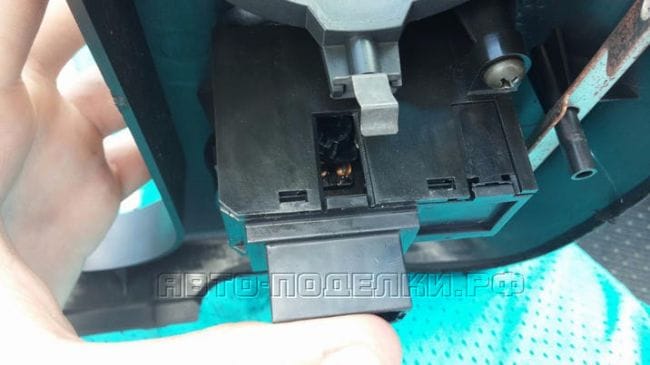

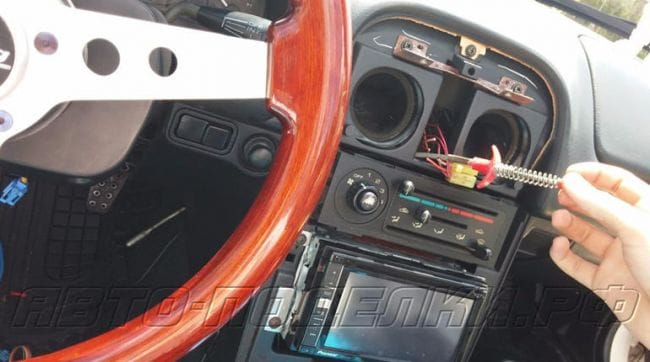

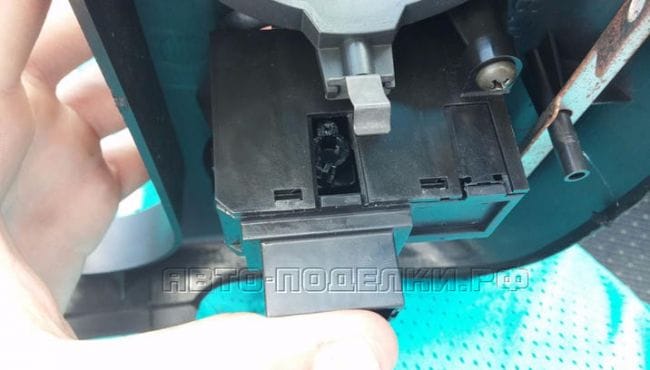

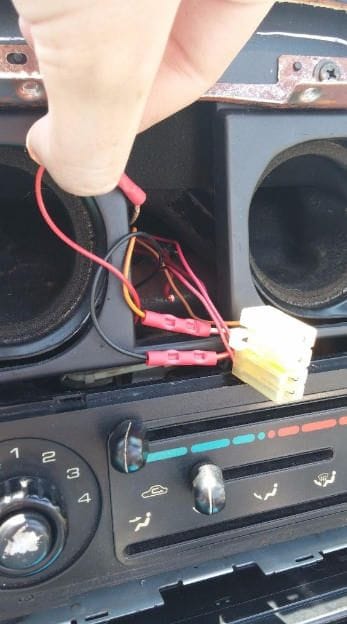

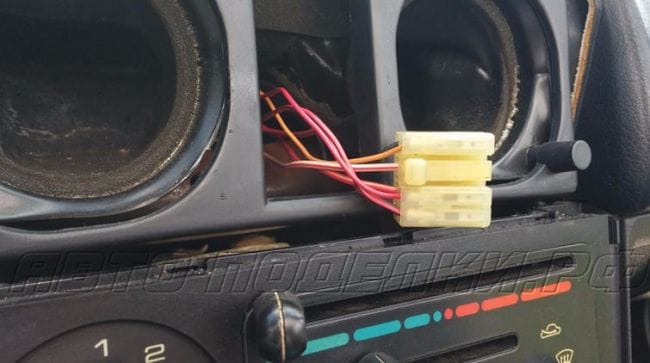

Шаг первый. Переделываем выключатель
Этот этап не является обязательным, ведь работу переключателя можно легко смоделировать на Arduino и это будет даже легче, чем переделывать выключатель. Перед разборкой переключателя его желательно поместить в какую-то емкость, чтобы не потерять элементы. В выключателе есть пружина и маленькая изогнутая металлическая пластина, при разборке они могут вылететь и найти их будет очень тяжело или даже невозможно.
Важно также не забыть, что контроллер Arduino желательно подключить через предохранитель, дабы избежать риска короткого замыкания или других нежелательных последствий.
Вот и все, самоделка готова. Теперь можно удивить друзей необычными режимами работы фар.
Источник статьи: http://usamodelkina.ru/6943-upravlyaem-farami-pri-pomoschi-arduino.html
Дистанционное управление фарами авто.
В данной статье будем рассмотреть на мой взгляд самую простую схему дистанционного управления светом автомобиля на базе Ардуино. Это хороший прибор с двумя нагрузками для включения и выключения света в автомобиле, ну или автомобильных фар, смотря где вы желаете его использовать.
В качестве пульта для управления можете использовать практически любой – не зависимо от производителя и типа. Например, можете взять пульты от телевизоров, от двд проигрывателей, фм передатчиков и т.д.
Для сборки схемы нам понадобится следующие компоненты:
1. Реле 6 вольт 20 Ампер,
2. пульт дистанционного управления-любой,
3. ИК приемник,
4. плата Ардуино, в моем случае был использован ардуино уно
5. резистор 2шт., с номиналом 220 Ом,
6. светодиод 2 шт., любого цвета,
5. и наконец библиотека IRremote.
Ниже схема прибора:
для начала подключаем ИК приемник: 1 ножик подключаем к цифровой выводе -11, средний ножик -к земле(GND), а третий- к выводе 5 вольт. Далее подключаем светодиоды катодами к земле,а анодами через ограничительные резисторы к цифровым входам 4 и 6. После подключения заливаем уже готовый скетч в микроконтроллер и проверяем работоспособность схемы.
Кстати скетч я нашел в интернете и чуток доработал, чтобы схема работала с двумя нагрузками.
Ниже уже готовый скетч
int RECV_PIN = 11;
int OUTPUT_PIN = 4;
int OUTPUT_PI = 6;
pinMode(OUTPUT_PIN, OUTPUT);
pinMode(OUTPUT_PI, OUTPUT);
pinMode(13, OUTPUT);
irrecv.enableIRIn(); // Start the receiver
>
int on = 0;
unsigned long last = millis();
last = millis();
irrecv.resume(); // Receive the next value
>
>
При нажатии кнопки светодиоды должны сгореть, а после повторной нажатии – потухать, при том эти действия должны совершать все кнопки подряд. Если все работает именно так, то смело можете его использовать в автомобиле. Но прежде этого вместо светодиодов нужно подключать обмотки реле на 6 вольт и 20 Ампер. Принцип работы тот же, что и со светодиодами.
Такой прибор можете подключить к фарам автомобиля, и таким образом дистанционным пультом управлять ими.
