Система кондиционирования автомобиля бмв

Система кондиционирования, попросту говоря, отбирает у воздуха тепло, а также снижает уровень его влажности. Поэтому воздух в салоне машины всегда более прохладный и не такой влажный, что создает ощущение свежести.

Как работает кондиционер?

Стандартная система кондиционирования состоит из нескольких рабочих узлов, соединенных между собой герметичной системой трубок. Система заполнена хладагентом, который переходит из жидкой формы в газообразную и обратно, перенося тепло из салона.

Самой важной деталью, от которой зависит эффективность работы кондиционера, является регулирующий вентиль. Вентиль установлен на испарителе, размещенном в салоне автомобиля. Хладагент в виде жидкости под высоким давлением поступает через регулирующий вентиль в испаритель, где разбрызгивается в виде газо-капельной смеси (тумана). Регулирующий вентиль может быть игольчатым или типа диафрагмы. Мы будем рассматривать вариант с игольчатым вентилем.

Внутри игольчатого вентиля есть маленькое отверстие, а расположенная в отверстии иголка способна больше или меньше перекрывать его, изменяя, таким образом, эффективное сечение. Игла приводится в действие от термодатчика, расположенного внутри испарителя.

Жидкий хладагент, проходя через маленькое отверстие в вентиле, испаряется и превращается в газ под низким давлением. Этот процесс сопровождается резким падением температуры. Чем меньше отверстие, тем холоднее становится хладагент, то есть температуру в испарителе можно регулировать, вводя или выводя иглу из отверстия. Температура поверхности испарителя должна быть близка к точке замерзания вод, но не ниже ее, иначе на испарителе будет образовываться лед, что затруднит движение воздуха и передачу тепла хладагенту.

Как уже говорилось, вместо игольчатого вентиля иногда устанавливается диафрагма. В ней нет движущихся частей, поэтому расход хладагента в испаритель не регулируется, но подача его контролируется при помощи термореле или реле давления. Превратившись в газ низкого давления, хладагент проходит по испарителю (теплообменнику) и отбирает тепло у воздуха в салоне. Для большей эффективности этого процесса теплообменник снабжен ребрами. Содержащаяся в воздухе влага конденсируется на внешней поверхности теплообменника и сливается вне салона. Воздух, пройдя через теплообменник, возвращается в салон более холодным и сухим.

Накопленное хладагентом тепло необходимо отдать в атмосферу, для чего хладагент с помощью компрессора направляется в конденсатор (это еще один теплообменник, расположенный обычно в передней части автомобиля).

Компрессор, задача которого — прогонять хладагент по трубкам системы, перенося тепло с низкого температурного уровня на более высокий, работает по принципу насоса и приводится ремнем от двигателя через электромагнитную муфту, чтобы кондиционер можно было отключать. Когда компрессор работает, он создает разрежение, которое высасывает газообразный хладагент из испарителя.

Внутри компрессора давление хладагента повышается, и он поступает в конденсатор, но уже в виде газа под высоким давлением. В конденсаторе газ превращается снова в жидкость, при этом содержащееся в ней тепло рассеивается с поверхности конденсатора в атмосферу. Из конденсатора хладагент — уже в виде жидкости под давлением — снова подается на регулирующий вентиль, и цикл повторяется.

На практике в описанную базовую схему входят еще кое-какие узлы, в частности, ресивер-осушитель, который часто (но не всегда) монтируется между конденсатором и регулирующим вентилем. Это устройство (его иногда называют аккумулятором) фильтрует хладагент и удаляет из него влагу. Иногда осушитель снабжается цветовым индикатором, который показывает, когда его пора заменить (это, значит, что он набрал максимум влаги). В систему трубок, (между конденсатором и испарителем) иногда встраивают смотровое стекло, и тогда можно наблюдать за состоянием хладагента (наличие ненужных пузырьков и т.д.).

В систему кондиционирования входят также нагнетатель, прогоняющий воздух через испаритель, и вентилятор с термостатом, повышающий эффективность работы конденсатора. Обычно в систему входит также датчик давления с выключателем. Он расположен рядом с ресивером-осушителем и управляет работой компрессора и вентилятора конденсатора, а также поддерживает оптимальное давление в системе (разное для разных систем).

В большинстве систем над испарителем крепится еще и нагревательный элемент. Поток воздуха с помощью смесительной заслонки распределяется между испарителем и нагревателем так, чтобы придать ему желаемую температуру.

А как с экологией?

До недавнего времени в автомобильных кондиционерах применялся фреон R12. Потом было установлено, что содержащиеся в нем хлорфторуглероды губительно воздействуют на озоновый слой, поэтому сейчас выпускать R12 в атмосферу запрещено. К тому же, под воздействием открытого пламени R12 выделяет смертельный газ фосген. Пока еще разрешено заполнять им кондиционеры прежних выпусков, как разрешается и эксплуатация этих кондиционеров.

Соответственно, цена на фреон R12 повышается на 5-10 % в месяц. В конце концов она станет такой, что перезаряжать старые системы станет просто разорительно. Уже сейчас фреон R12 стоит на Западе $150 за килограмм, а два года назад стоил $65. В современных системах используется более экологичный хладагент — R134А.

Системы, рассчитанные на R134А, устроены так, чтобы при обслуживании и ремонте не было утечек. Для этого в нужных местах установлены специальныя клапаны и другие приспособления.

Теоретически, R134А можно закачать и в старый кондиционер, внеся соответствующие изменения. Однако, этот хладагент процентов на 15 менее эффективен, чем R12, поэтому кондиционер старого типа будет с ним работать хуже. Кроме того, существует еще одна проблема: хладагент R134А просачивается, хотя и слабо, через шланги, сделанные из чистой резины. Для этого вещества необходимы специальные шланги с внутренней нейлоновой сплеткой. В то же время в старых системах применяются так называемые заершенные соединительные штуцеры, которые способны прорвать эту оплетку. Одним словом, на данный момент выгоднее пользоваться старым хладагентом.

Вообще-то, существуют так называемые заместительные хладагенты, предназначенные для замены R12 и не требующие дорогой переделки системы на R134А, но, как говорят специалисты, их нельзя и на пушечный выстрел подпускать к кондиционеру. Некоторые из этих веществ содержат бутан, который может воспламениться внутри системы, кроме того, он погубит тестовое оборудование.

Если вы хотите перейти с R12 на R134А, то лучше всего поменять вместе с хладагентом масло (минеральное на синтетическое) в системе, установить новый ресивер-осушитель, сменить резиновые шланги и проверить работу всех узлов. Тогда есть надежда, что система будет работать удовлетворительно.

Чтобы все работало

Для того, чтобы система кондиционирования хорошо работала, нужно уметь с ней обращаться. Например, многие не понимают, что кондиционер только тогда будет работать эффективно, когда в машине закрыты все окна, а также люк (если есть). Чтобы быстрее охладить салон в очень жаркий день, нужно на минуту-другую открыть все двери, чтобы машину продуло, затем все закрыть и включить кондиционер (при работающем двигателе).

Осушающее воздействие кондиционера снижает запотевание ветрового и боковых стекол салона, поэтому иногда кондиционер полезно включать одновременно с печкой. Правда, многие климатические системы не предусматривают одновременной работы кондиционера и печки.

В системе кондиционирования есть масло, которое циркулирует вместе с хладагентом. Если система долго бездействует, некоторые ее детали, в частности неопреновые прокладки, пересыхают и разрушаются, давая течь. Поэтому желательно раз в неделю включать кондиционер не меньше, чем на десять минут, в том числе и зимой, чтобы масло смазало все узлы системы.

Что можно починить

Кондиционеры не подлежат домашнему любительскому ремонту. Этот номер не пройдет. Хладагент — вещество капризное, для его полной откачки и закачки нового требуется профессиональное оборудование, а чтобы обеспечить полную герметичность, нужны специальные высокочувствительные приборы для выявления утечек.

Если кондиционер сломался, значит, как минимум, какие-то детали нужно заменить, в том числе специальные трубки и фитинги, но существует множество их типоразмеров. А для крепления трубок к фитингам применяются специальные обжимные приспособления.

Так что, если у вас возникли проблемы с кондиционером, полагайтесь только на специалистов. Обращайтесь в фирмы, которые производят сложный ремонт, а не только закачивают улетучившийся хладагент. Если хладагент ушел из системы, то вначале нужно найти причину, иначе новый хладагент улетучится точно так же!

Аналогично, если у вас заклинило компрессор, то просто заменить его недостаточно — через несколько месяцев его снова заклинит. Нужно вначале удалить из системы стружку и другой мусор, а затем промыть ее специальным растворителем или азотом. Придется также заменить ресивер-осушитель (в нем осталась стружка) и закачать свежий хладагент.

Чаще всего получает повреждение конденсатор. Он расположен перед автомобильным радиатором и защищен только радиаторной решеткой. Второй проблемой является отказ игольчатого вентиля (он забивается грязью). Прочищая вентиль, необходимо удалить из него грязь, а не проталкивать ее внутрь!

Возникают и другие проблемы — например, шумит компрессор. Обычно это говорит о его близком конце. Легко проверить состояние приводного ремня. В некоторых машинах компрессор приводится отдельным ремнем. Это удачный вариант. Однако, современные автомобили часто оборудованы длинным многофункциональным ремнем, который приводит в движение сразу несколько устройств, часто, в том числе, и водяной насос. Так что, если подшипник ведущего шкива компрессора кондиционера вдруг заклинит, вы никуда не уедете, пока не найдете ремень меньшего размера, чтобы обойти компрессор!

Если все-таки произошла утечка хладагента через резиновые шланги, то их замена довольно проблематична, так как трудно надежно загерметизировать новые шланги на старых алюминиевых фитингах.

Имейте в виду, что кондиционер может не включиться, если окружающая температура ниже заданной, или если давление в системе намного ниже (утечка хладагента) или выше оптимального.

К нарушениям в работе кондиционера приводят также избыток масла, избыток хладагента, попадание в систему воздуха или влаги, сильное загрязнение ребер конденсатора или испарителя, неисправность системы охлаждения автомобиля (перегрев), а также проскальзывание муфты компрессора.

Источник статьи: http://www.bmwstyle.ru/8-bmw-world/13-bmw-technical-info-manual-etk-tis/225-bmw-engine/120-noname.html

Кондиционер и система кондиционирования BMW X5 E53

Данная статья будет посвящена системе кондиционирования автомобиля БМВ X5 E53, как обслуживать кондиционер на данном автомобиле, какие заправочные нормы хладагента и масла, а так же многие другие данные которые будут полезны станциям технического обслуживания. Поскольку движется жаркий сезон и спрос на обслуживание автомобильных кондиционеров вырастет, то не плохо бы было подготовится к этому времени тем сотрудникам и СТО, которые ранее не занимались подобными работами, но хотели бы расширить свой перечень услуг предлагаемых автовладельцам.

Проверка температуры системы

1. Простую, но эффективную проверку температуры компонентов и линий системы кондиционирования можно осуществить, прикасаясь к ним рукой во время работы системы.
2. При прогретом до рабочей температуры двигателе и включенной системе кондиционирования, эта проверка должна дать следующие результаты:
   • Горячий компрессор.
   • Горячая линия высокого давления от выхода компрессора до конденсатора.
   • Горячий конденсатор со стороны входа.
   • Горячий конденсатор со стороны выхода.
   • Теплая линия подачи жидкости от конденсатора к испарителю (перед расширительным клапаном или трубки с жиклером).
   • Холодный испаритель со стороны выхода.
   • Холодная линия низкого давления на входе компрессора.
3. Если результат проверки отличается от указанного, возможно сужение в линии или компоненте, температура которых не соответствует норме.
4. Подтвердите это, выполнив проверку давления.

Расположение компонентов приборной панели: 1 – Электронный блок управления кондиционером; 2 – Датчик температуры за испарителем; 3 – Электродвигатель привода заслонки направления потоков воздуха (кондиционер/отопитель); 4 – Электродвигатель привода заслонки забора входящего воздуха кондиционера/отопителя; 5 – Блок управления электродвигателем вентилятора кондиционера/отопителя; 6 – Электродвигатель вентилятора кондиционера/отопителя; 7 – Электродвигатель привода заслонки обдува стекол; 8 – Электродвигатель привода заслонки подачи воздуха к ногам; 9 — Электродвигатель привода заслонки подачи воздуха к ногам, задняя часть салона(кондиционер/отопитель); 10 – Электродвигатель привода заслонки забора воздуха (кондиционер/отопитель); 11 – Диагностический разъем – 16-контактный; 12 – Испаритель; 13 – Расширительный клапан; 14 – Блок предохранителей/реле – за вещевым ящиком; 15 – Датчик температуры радиатора отопителя 1; 16 – Датчик температуры 2 радиатора отопителя.

Проверка давления в системе

1. Фиксация показателей в линиях высокого и низкого давления — лучший способ проверки системы кондиционирования.
2. ВСЕГДА одевайте подходящую защитную одежду, включая фторкаучуковые перчатки (кожаные или трикотажные перчатки не подходят для работы с системами, содержащими хладагент).
3. ВСЕГДА одевайте защитные очки, поскольку утечка хладагента может привести к серьезным обморожениям незащищенных участков кожи и, особенно, глаз.
4. Установите, какой тип хладагента используется в системе. ПРИМЕЧАНИЕ: Не следует заранее полагать, что заправлен правильный хладагент. Соотношения между давлением и температурой разных газов отличаются, что может привести к неверным результатам диагностики.
5. Подсоедините манометр к сервисным разъемам контуров высокого и низкого давления.
6. Выполните проверку давления, не запуская двигатель.

Количество хладагента в норме

Заправка кондиционера BMW

Если количество хладагента в норме:

• Выполните проверку давления при работающем двигателе.

Если количество хладагента ниже нормы:

• Вакуумируйте систему.
• Выполните проверку утечек, выполните ремонт при необходимости.
• Заправьте в систему правильное количество хладагента
• Выполните проверку давления при работающем двигателе.

Проверка давления при работающем двигателе

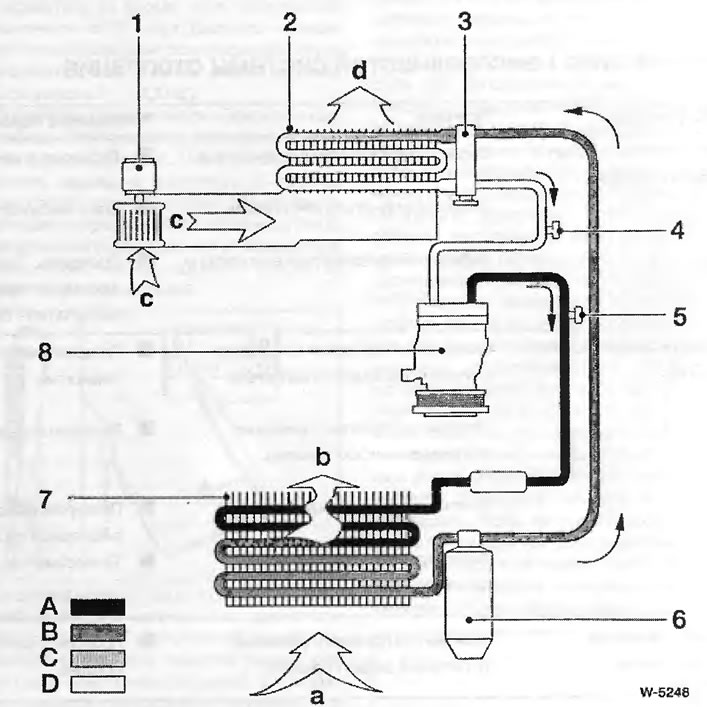

Система кондиционирования BMW: 1 – Электромагнитная муфта компрессора кондиционера; 2 – Датчик давления хладагента системы кондиционирования; 3 – Конденсатор; 4 – Диагностический разъем – 20-контактный; 5 – Электронный блок управления двигателем; 6 – Электродвигатель вентилятора системы охлаждения; 7 – Блок управления электродвигателем вентилятора системы охлаждения – встроенного типа; 8 — Датчик температуры электродвигателя вентилятора системы охлаждения – бензин; 9 – Клапан регулятора охлаждающей жидкости в отопителе; 10 – Электродвигатель насоса системы охлаждения; 11 – Испаритель; 12 – Расширительный клапан; 13 – Датчик чистоты воздуха, поступающего в отопитель; 14 – Сервисный разъем высокого давления; 15 – Сервисный разъем низкого давления; 16 – Ресивер/осушитель; 17 – Датчик температуры окружающего воздуха – в бампере.

Перед выполнением любых проверок при работающем двигателе, обратите внимание на следующие предварительные условия:

• На оребрении конденсатора и радиатора отсутствуют загрязнения.
• Кожухи вентилятора конденсатора/радиатора установлены правильно и не повреждены.
• Двигатель прогрет до нормальной рабочей температуры.
• Кондиционер включен.

Процесс проверки давления:

1. Установите переключатель скорости вращения вентилятора кондиционера/отопителя в положение максимальной скорости.
2. Установите заслонку забора воздуха в положение рециркуляции.
3. Управление температурой кондиционера/отопителя — включен режим максимального охлаждения.
4. Заслонки смешивания потоков воздуха или клапан отопителя полностью закрыты (если используются).
5. Ремень(и) привода компрессора в хорошем состоянии.
6. Электромагнитная муфта компрессора функционирует правильно.
7. Салонный фильтр (если используется) установлен и находится в хорошем состоянии.
8. Частота вращения коленчатого вала 1500 об/мин.

Система с трубкой и жиклером

Самодиагностика

• Электронный блок управления двигателем хранит коды неисправностей системы кондиционирования.
• Доступ к памяти электронного блока управления двигателем для считывания и стирания кодов может быть осуществлен только с помощью диагностического оборудования, подсоединенного к диагностическому разъему.

Электросхема системы кондиционирования

Общая информация

Салонный фильтр BMW X5

• Управление работой компрессора производится датчиком давления хладагента.
• Система включает датчик температуры за испарителем.
• В систему входит клапан регулятора объема охлаждающей жидкости, проходящей через отопитель.

• Доступ к корпусу испарителя из салона автомобиля. Потребуется снятие приборной панели.
• Доступ к электродвигателю вентилятора кондиционера/отопителя из салона автомобиля. Потребуется снятие приборной панели.

• Заменяйте салонный фильтр при каждом сервисном обслуживании I и II, смотрите индикатор сервисного обслуживания.

Заправка хладагента

• Специальные инструкции отсутствуют. Следуйте инструкциям изготовителя оборудования для заправки кондиционера.

Приборная панель

Полное описание блока предохранителей и реле:

Технические данные

• тип — R134a;
• количество — 430-450 грамм.

Масло для кондиционеров:

• тип — 81229407724;
• количество — см. наклейку в подкапотном пространстве;
• компрессор — см. наклейку на компрессоре.
