Светодиодные габариты для автомобиля своими руками

Anikeev’s blog

Пару лет назад я взял на Алиэкспрессе две упаковки светодиодных лампочек для установки в габаритные огни автомобиля. Лампочки хорошие, дешёвые, но примерно раз в месяц их приходилось менять. Потому что есть у незащищённых светодиодов такая болезнь — от постоянно скачущего напряжения они начинают выгорать и подмигивать. А это мерцание раздражает.

Время шло, запасы лампочек иссякали. Менять мигающие светодиоды надоело. Варианта было два: либо покупать LED-лампочки в габариты за 500 рублей и выше с гарантией от магазина, либо что-то придумывать. А второе мне нравится больше. Я убедился в надёжности светодиодной подсветки номера, которую я сделал из LED-ленты — за год подсветка не померла, не начала подмигивать. Так что тем же методом я решил сделать габаритные лампочки своими руками.

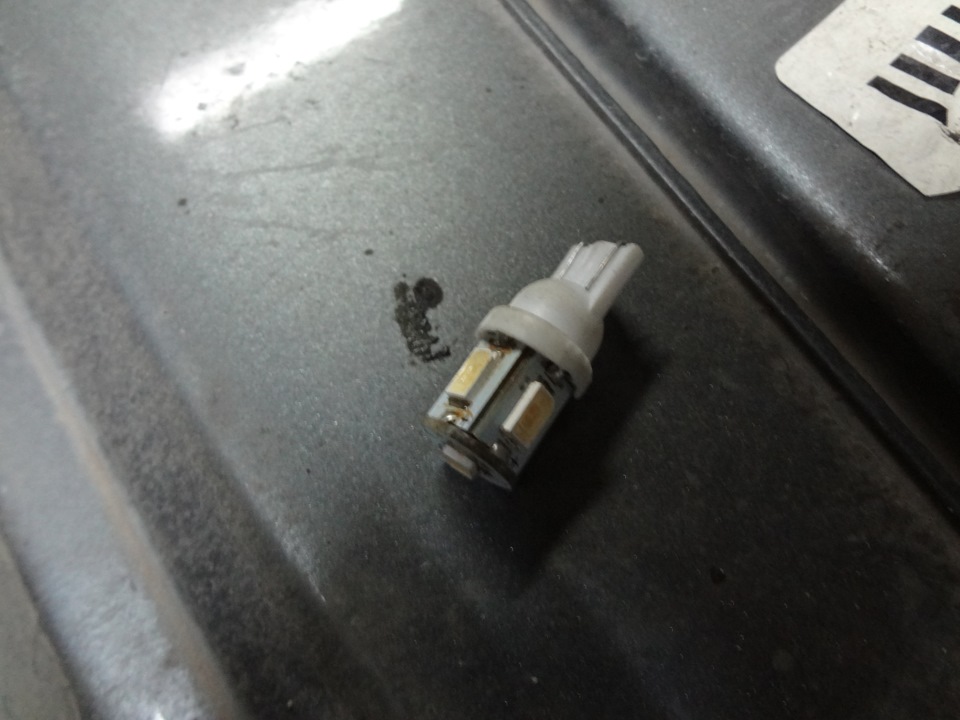

Для этого понадобится две нерабочие (или рабочие) LED-лампочки и два отрезка светодиодной ленты. У меня оставалась не самая яркая лента с тремя светодиодами на отрезке в пять см.

От старой лампочки нам нужен пластиковый «патрон» и металлические усики-контакты. Разгибаем усики и свободно вытягиваем лампу из патрона.

Затем ломаем усики у самого основания лампы (или выпаиваем) и припаиваем их к отрезку светодиодной ленты.

Обратите внимание, что с одной стороны ленты я срезал контактные площадки. Они всё равно не понадобятся и снизят риск замыкания.

Теперь начинается творческая работа: сгибаем отрезок ленты так, чтобы центральный светодиод был направлен вперёд. И фиксируем ленту в таком положении узкой полоской скотча.

Проверка лампочки от лабораторного БП подтверждает работоспособность конструкции. Кстати, визуально кажется, что LED-лента светит хуже, чем лампочка. Ну и пусть, габариты нужны не для яркости, а для заметности. Так что даже самый слабый стабильный свет лучше нестабильно моргающего.

Прежде чем устанавливать всю конструкцию на штатное место габаритных огней, закрепляю лампу в зажиме и заливаю в цоколь пару капель клея «Момент». Это поможет выровнять и закрепить ленту в цоколе. Оставим лампы на ночь, чтобы клей схватился.

После этого остаётся установить самодельные светодиодные габариты в патрон (разумеется, надо соблюдать полярность).

В результате получилось не так уж и плохо. Если самодельные лампы и светят хуже покупных, то незначительно.

В результате я получил вечные светодиодные лампочки в габариты, которые точно отработают больше года без замены. Стоимость можно рассчитать лишь примерно: по 12 рублей за светодиодную лампочку, плюс по 10 рублей за 5см отрезок LED-ленты. Это даже завышенные цифры, потому что и лампочки и ленту можно купить дешевле, если заказывать на Aliexpress.

Супермаксимум затрат: 50 рублей за пару ламп.

Смотрите также

Чиним разъём зарядки magsafe кустарными методами

Светодиодная подсветка номера своими руками

Что делать, если в пути порвался ремень генератора на Subaru Stella

Устраняем артефакты видеокарты самостоятельно (на примере AMD Radeon HD6850)

Subaru Stella: ищем аналоги задних стоек и меняем сами

Источник статьи: http://anikeev.com/blog/%D0%B2%D0%B5%D1%87%D0%BD%D1%8B%D0%B5-%D1%81%D0%B2%D0%B5%D1%82%D0%BE%D0%B4%D0%B8%D0%BE%D0%B4%D0%BD%D1%8B%D0%B5-%D0%BB%D0%B0%D0%BC%D0%BF%D0%BE%D1%87%D0%BA%D0%B8-%D0%B2-%D0%B3%D0%B0%D0%B1%D0%B0%D1%80/

Делаем светодиодные габаритки сами

Светодиодные габаритные фонари — отличное дополнение любого автомобиля. Стоимость такой качественной аппаратуры бывает довольно высока, поэтому есть смысл попробовать изготовить ее самостоятельно. Автором был предложен простой вариант, как можно быстро сделать светодиодные габаритные огни при минимальных затратах.

Материалы и инструменты:

— светодиоды (в данном случае автор использовал вариант в виде звездочек, 4 штуки по 1 Ватту);
— алюминиевая рейка (для создания основания фонаря);
— горячий клей и эпоксидка;
— дрель или сверлильный станок;
— паяльник с припоем;
— провода;
— болгарка или другой инструмент для резки металла.

Процесс изготовления

Шаг первый. Создание основы фонаря
В качестве основы фонаря автор использовал алюминиевый швеллер. Для создания основы фонаря от него нужно отрезать кусок нужной длины.

Шаг четвертый. Установка и подключение габаритных фонарей
Чтобы подключить фонари, к концам светодиодной ленты нужно припаять два провода, желательно их сделать разноцветными, чтобы не путаться в процессе подключения. Затем с обоих концов полоски алюминия нужно просверлить два отверстия, в них протягиваются провода. Для того чтобы провода не терлись об отверстия и не образовалось короткое замыкание, их следует закрепить каплей горячего клея.
Теперь остается подключить фонари к источнику питания. Для этого нужно найти включатель, который отвечает за включение габаритных огней, и соединить через него электроцепь. При этом включатель должен размыкать минусовой провод (массу). Что же касается плюса, то он включается через блок предохранителей для безопасности.

Источник статьи: http://usamodelkina.ru/6269-delaem-svetodiodnye-gabaritki-sami.html

Lada 2110 2110 › Logbook › Самодельные довольно яркие габариты (светодиодные)

Здравствуйте, не давно пришла в голову идея, сделать свои яркие габариты. Долго мучился над этим, много паял, перепаивал, грелись резисторы и многое другое. В этой теме я расскажу как сделать самому габарит, если вам нечем заняться или просто не тратить деньги на магазинную фигню.

Для начала покупаем светодиодную ленту, оттуда мы будем выпаивать светодиоды, в моем случае светодиоды с холодным белым оттенком.

Отрезаем ножиком от дощечки или какого нибудь деревянного предмета, фигуру типо прямоугольника. Эта фигура заменяет плату, я сделал упрощенный способ, без всяких плат. На эту деревяшку мы будем собственно паять диоды. На деревяшке делаем не большое углубление под резисторы.

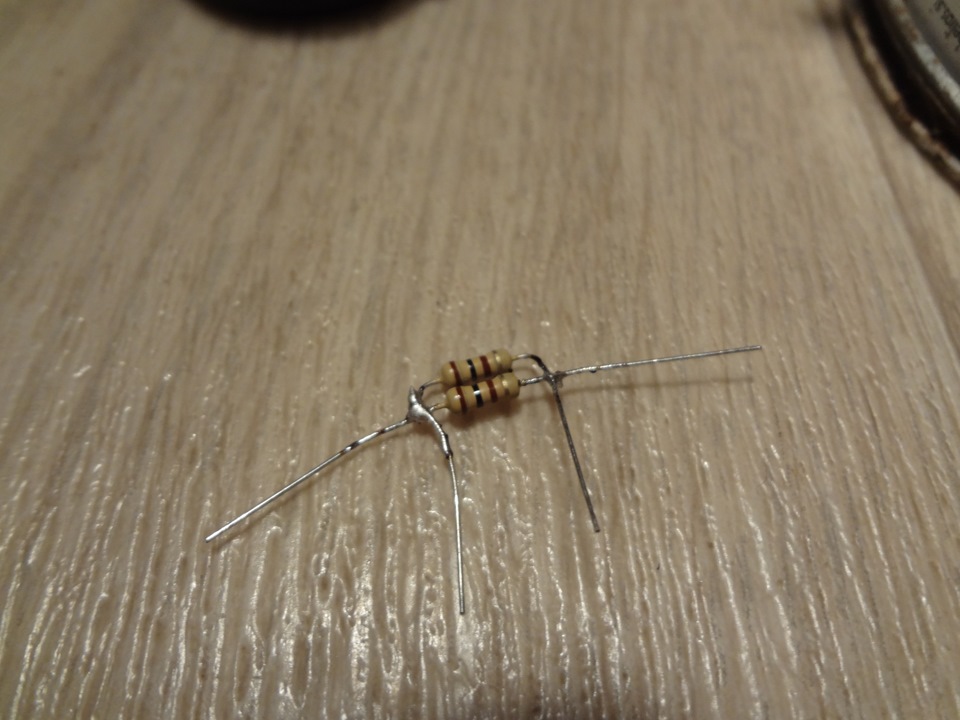

Нам нужны будут два резистора каждый по 100 ом, и соединить их параллельно. Если вы поставите один резистор то он будет сильно греться и в итоге у вас все расплавится. Вот пример с одним резистором 50 ом.

Делаем все так же как и на фото.

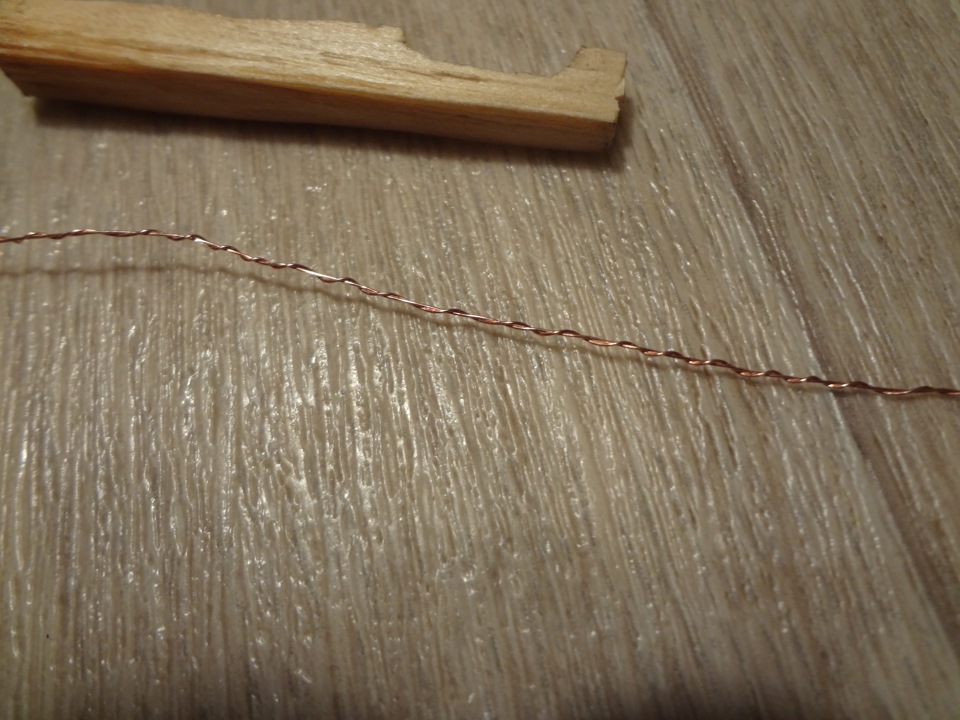

После чего берем проволоку или можно из проводов вытащить маленькие сплетения и сплести их между собой.

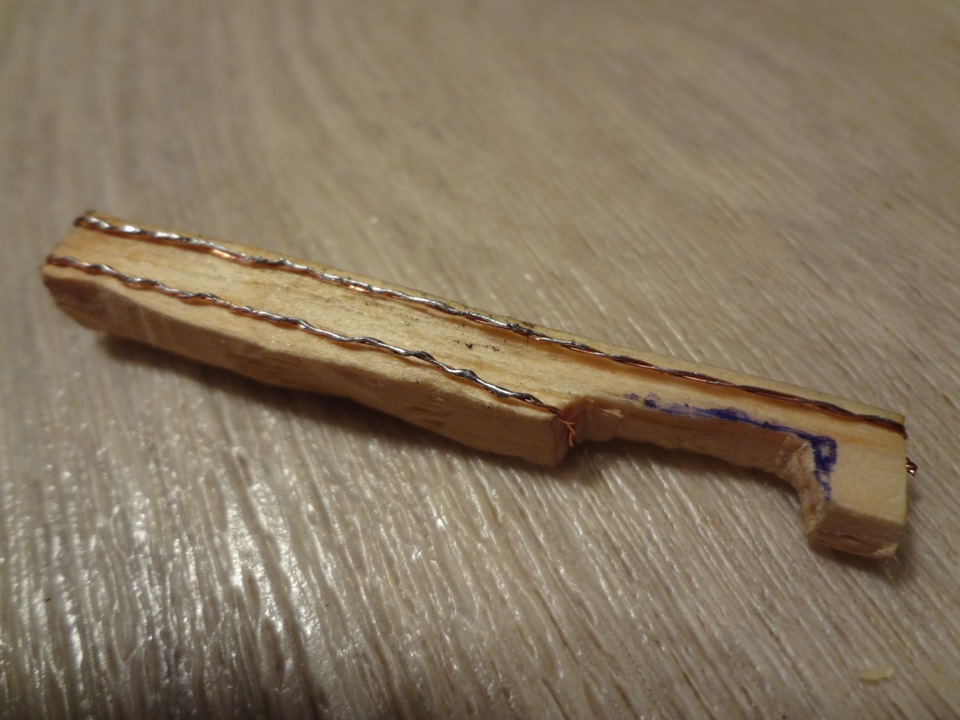

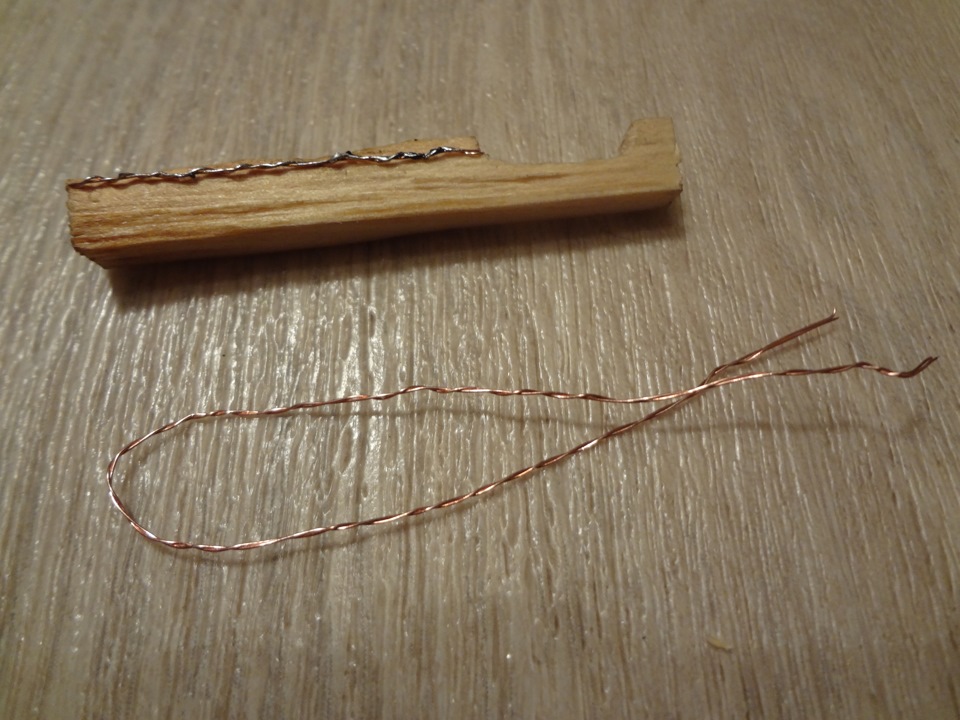

Наматываем на деревяшку проволоку, концы проволоки запаиваем.

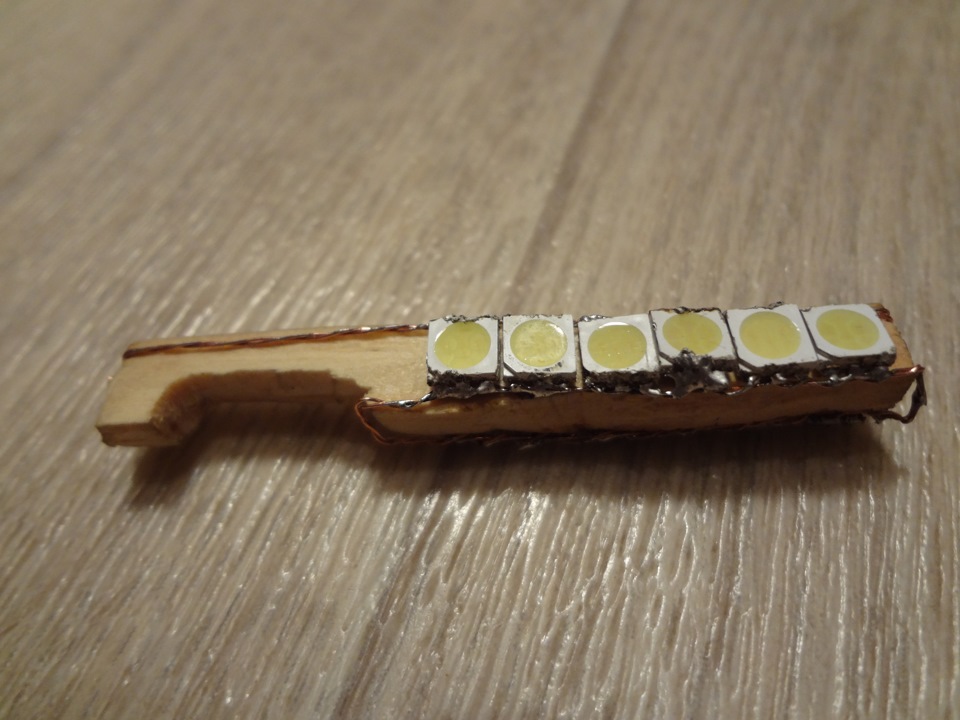

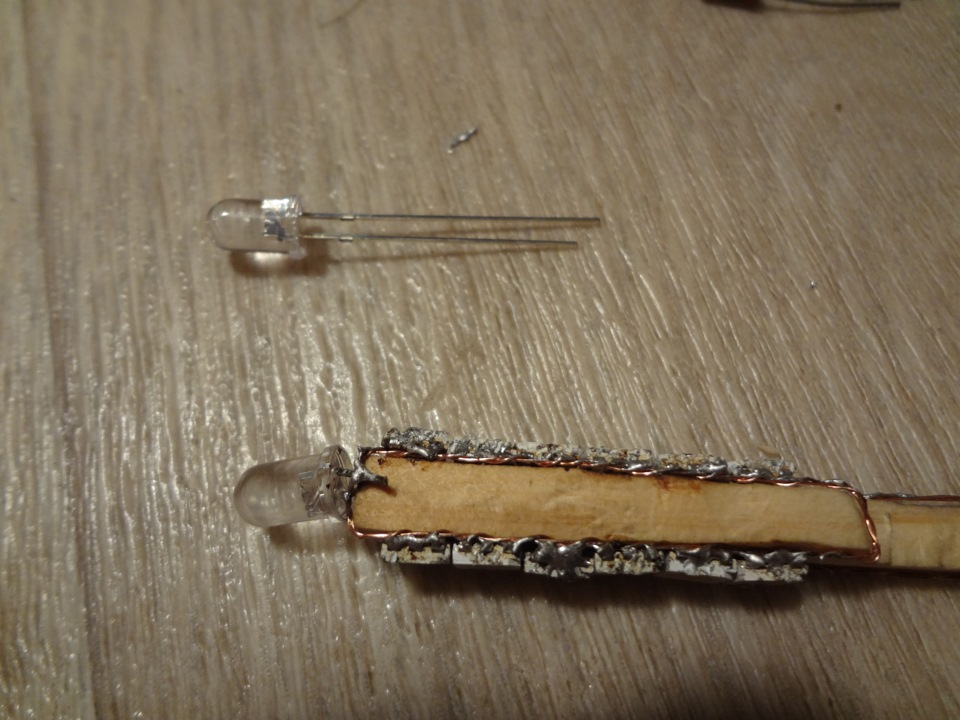

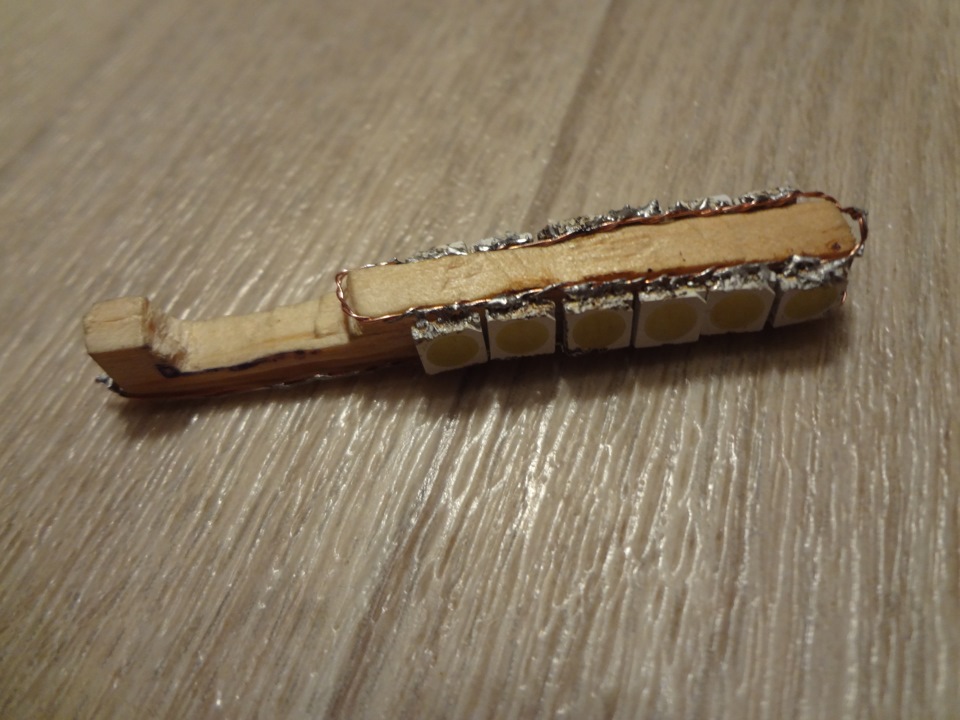

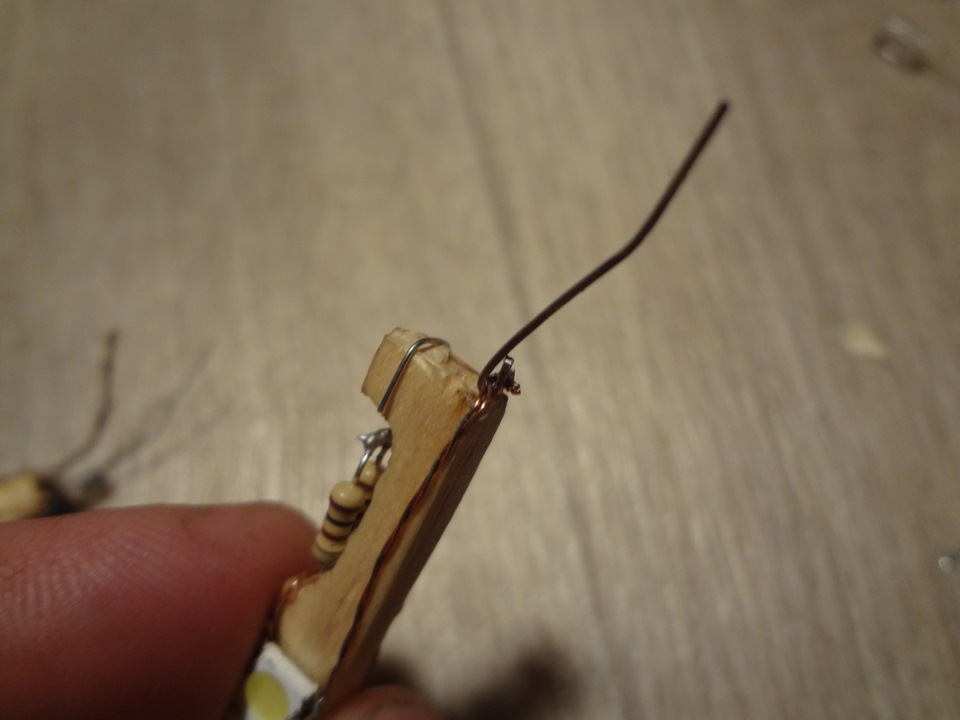

После этого напаиваем на эту проволоку диоды выпаеные из диодной ленты.

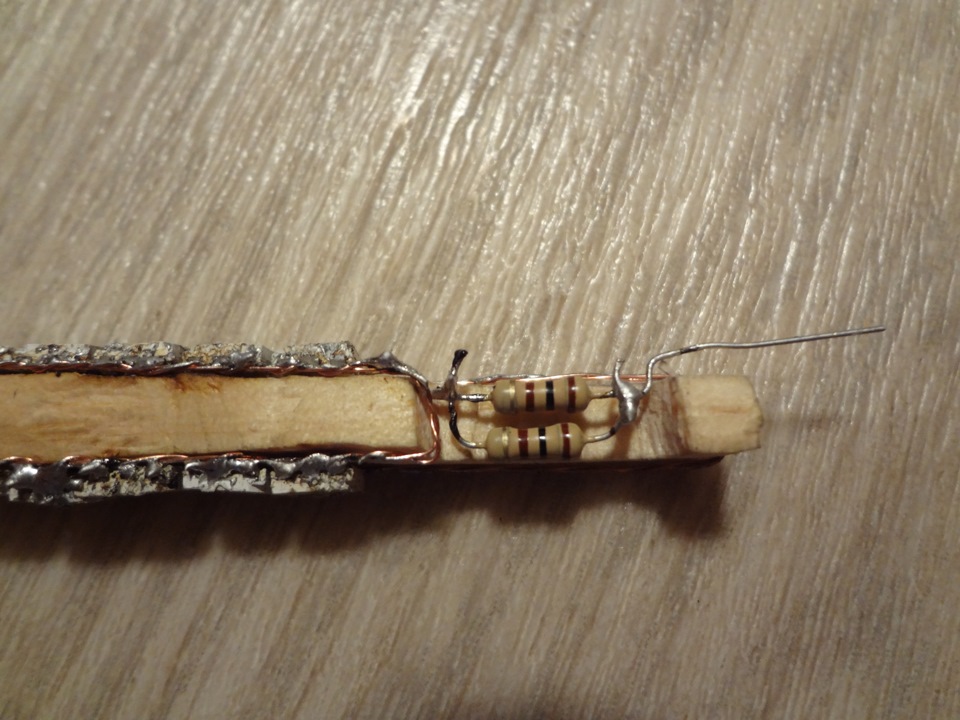

После этого припаеваем два резистора.

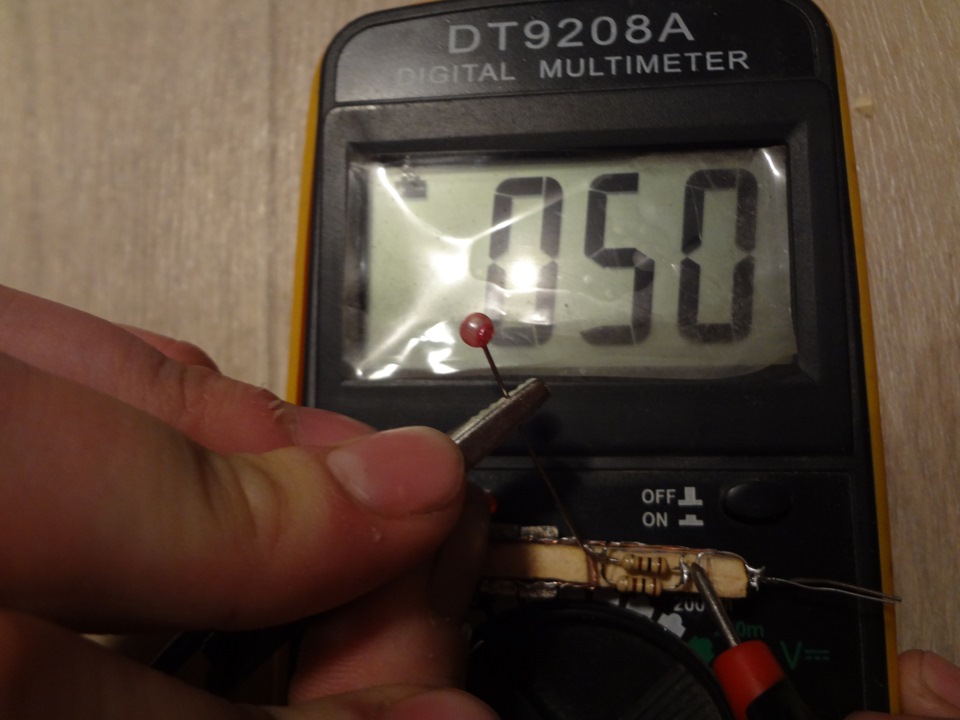

На фото показано сопротивление резисторов. 50 ом.

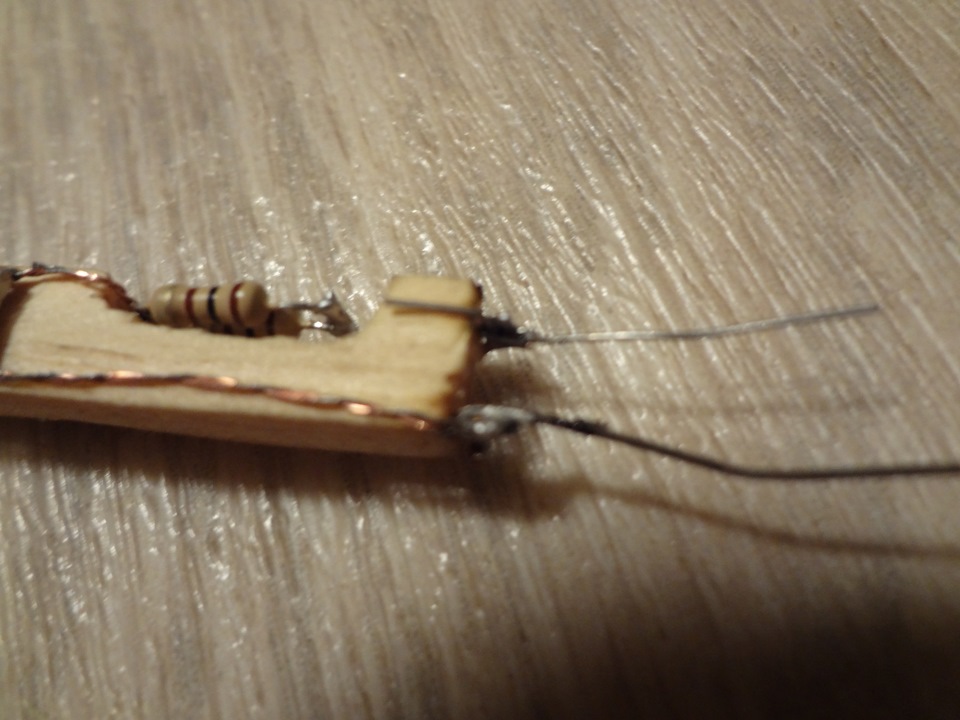

После чего, делаем ножки для контактов, куда будут вставляться в пластмассовую фигуру.

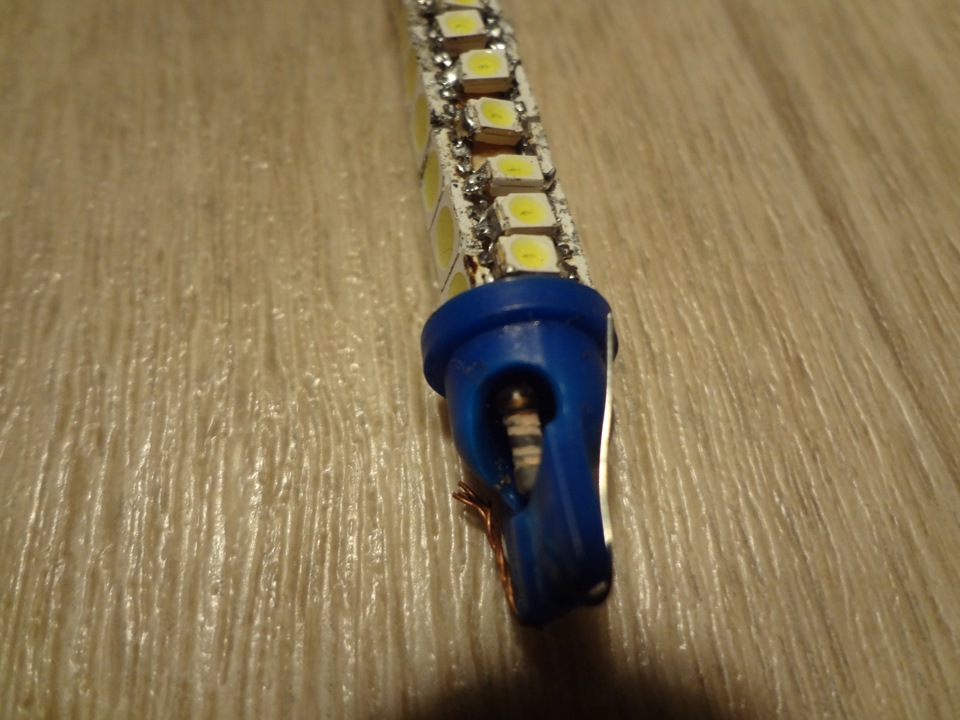

На этом впринципе и все, получился вот такой светодиодный габарит.

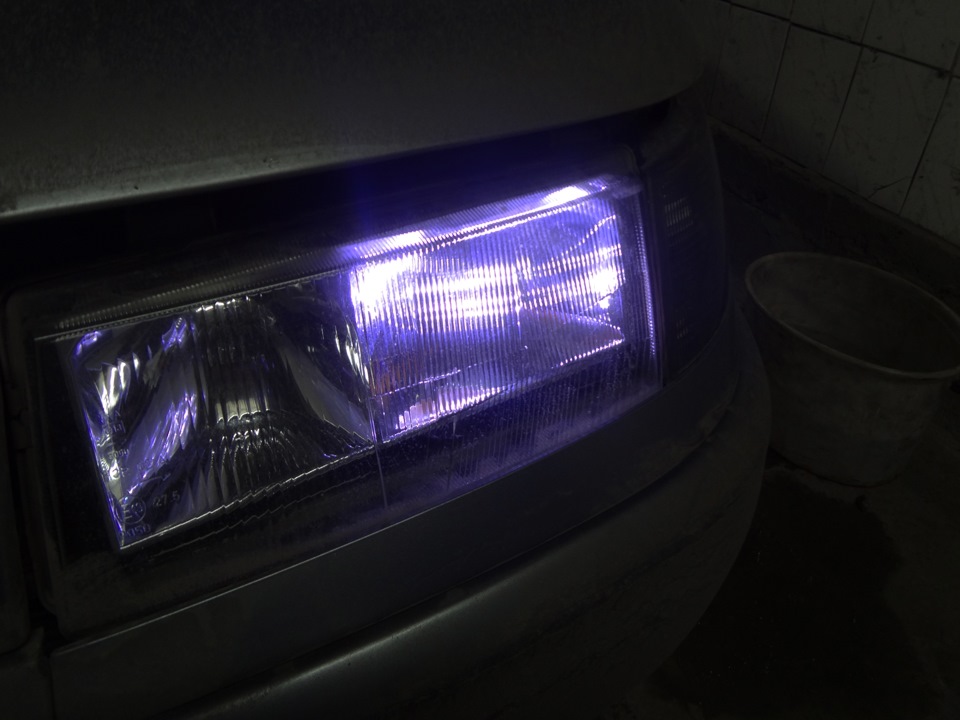

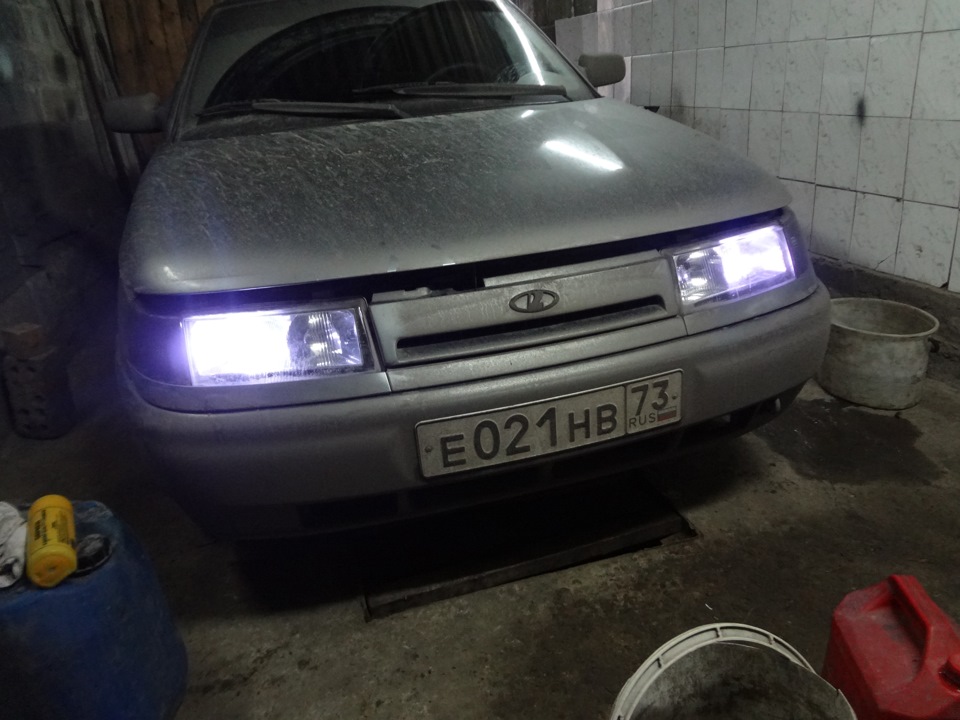

Поставим его в фары и сравним со стандартным габаритом.

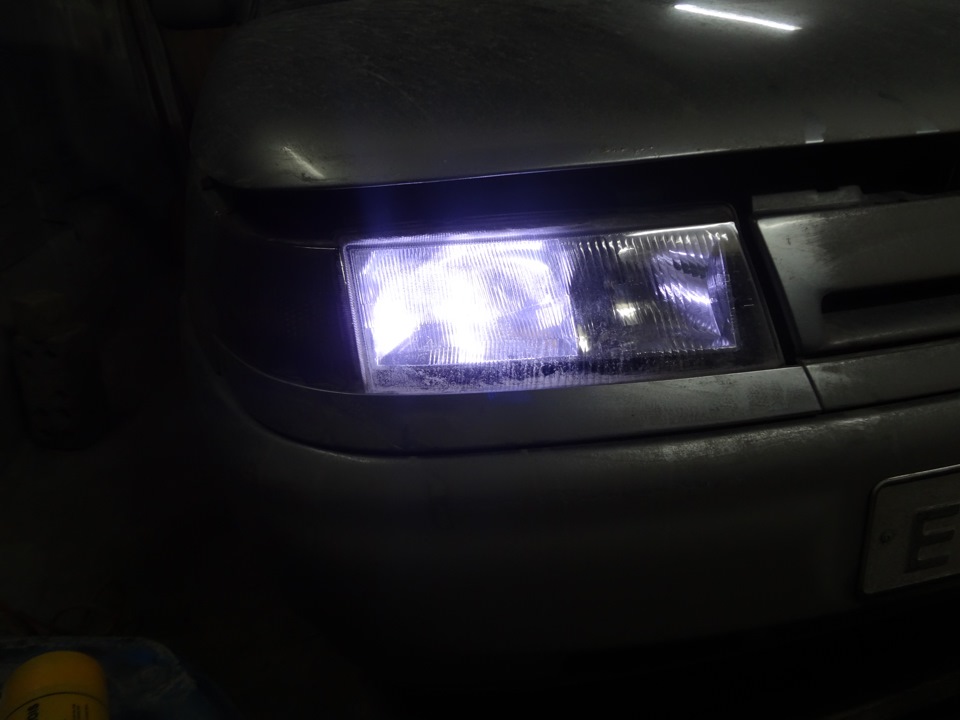

Слева стоит самодельный габарит а справа обычный.

На этом всё. В дальнейшем буду пробовать заместо резисторов поставить маленькие диоды, меньше занимают места и греются не так как резисторы.

Источник статьи: http://www.drive2.com/l/8119280/

Изготовление дневных ходовых огней из светодиодов

Вот уже несколько лет дневные ходовые огни стали обязательными к установке на автомобили в РФ. Рынок переполнен китайскими поделками, которые никак не соответствуют техническим требованиям и ГОСТу. Автолюбители не растерялись и начали активно делать ДХО своими руками.

Чтобы сделать правильные светодиодные ДХО, нужно знать какие на них распространяются требования:

• Сила света – от 400 до 800 кандел;
• угол свечения по вертикали 25 градусов и 55 по горизонтали;
• площадь, которая излучает свет должна быть как минимум 40 см 2 .

Ходовые огни из светодиодной ленты

Чтобы реализовать такие технические требования на практике, будем своими руками собирать ДХО из светодиодов, используя ленту типа 5050, с плотностью 60 штук/метр. Чтобы получить такую яркость нужно отрезать около 24 светодиодов, это 8 секций.

Можно приклеить ленту по периметру фары на имеющееся клейкое покрытие. Более надежный вариант — использовать кабель канал и закрепить его на эпоксидный клей, так будет надежнее. В результате вы получите подобную конструкцию:

Гибкие ДХО своими руками делаются по такому же принципу.

Чтобы лента прослужила как можно дольше стабилизируйте напряжение на уровне 12 вольт. При работающем двигателе напряжение в бортовой сети может достигать значений более 14 вольт. Проще всего использовать линейный стабилизатор КРЕН или L7812.

Отдельные светодиоды 5050 или 5730 для ДХО

Чтобы сделать самодельные ходовые огни из светодиодов нестандартной формы или использовать для этой цели корпус от противотуманок, лента может быть неудобна, поэтому нужно изготовить печатную плату.

Можно применить готовую макетную плату, но это может быть не столь удобным решением, хотя и более простым. Макетная плата не столь надежна.

Чтобы сделать рисунок печатной платы используйте программу типа spring layout, далее его нужно перенести на текстолит. Для этого нужно распечатать ЗЕРКАЛЬНОЕ изображение печатной платы на тонкой глянцевой бумаге. Такая применяется в журналах для страниц, обложка слишком плотная.

Печатать нужно на лазерном принтере, потом берём утюг и проглаживаем глянцевую бумагу на фольгированном текстолите. Когда он остынет, под струёй воды отмачиваем бумагу, на текстолите останется рисунок будущих дорожек.

Теперь дело за малым – вытравить плату в хлорном железе или любом другом подходящем реагенте. Подробную информацию о лазерно-утюжной технологии изготовления печатных плат можете найти здесь.

После изготовления печатной платы нужно сделать основу для ДХО. Для этого разместим светодиоды на печатной плате в соответствии с её разводкой. Чтобы ограничить силу тока, протекающего через светодиоды нужно добавить 1 резистор номиналом 50 Ом. Далее соберите стабилизатор на 12 вольт, на микросхеме L7812 или её аналогах.

Чтобы обеспечить нужную яркость нужно порядка 24 светодиодов, которые нужно скомпоновать в единую конструкцию и разместить в корпусе. Мы распечатали узкие платы по 9 светодиодов.

Далее есть два варианта: установить их друг над другом и получить широкий и короткий светильник, или собрать несколько полос в один ряд, чтобы они огибали бампер.

Если взять акриловую трубку и поместить в неё полученные платы, тогда получатся такие ДХО из светодиодов (см. ниже). Придать форму им можно нагрев строительным феном и согнув вокруг бампера.

Если вы хотите сделать широкие ДХО – соединить платы нужно друг над другом, или же развести и вытравить плату наподобие этой.

Кстати здесь применены более мощные светодиоды 5730. В качестве корпуса можно использовать старые противотуманки или использовать мебельный профиль для подсветки с пластиковой накладкой.

Использование мощных светодиодов 1-3 Вт

При изготовлении ходовых огней своими руками, помимо светодиодной ленты можно использовать сверхмощные светодиоды.

У предыдущих решений есть один существенный недостаток – отсутствие возможности корректировать направленность и угол светового потока. Для мощных светодиодов мощностью 1-3Вт в продаже есть много оптических решений от 10 до 120 градусов.

Чтобы сделать светодиодные ДХО своими руками на мощных кристаллах вам понадобится:

• Светодиоды 1Вт от 3 до 5 шт (для обеспечения необходимой силы света);
• линзы, собирающие с углом 30 градусов;
• драйвер для светодиодов с характеристиками: входное напряжение 12В, выходной ток 300мА, до 5Вт;
• подложка для крепления к радиатору;
• радиатор площадью около 100 см 2 .

Драйвер нужен для обеспечения стабилизированным током светодиодов. Можно применить и схему с гасящим резистором как в предыдущих самоделках, но мощность резистора в таком случае будет слишком большой и такое решение не отличается надёжностью.

Чтобы смонтировать светодиоды на радиаторе нужен либо теплопроводящий клей, либо специальная подложка для крепления и термопаста. Светодиод припаивается к этой подложке, а она прикручивается на радиатор.

Можно найти и готовые площадки для монтажа, в ряде случаев – это более удобный вариант. В некоторых магазинах есть такие подложки со смонтированными на них светодиодами.

Термопаста или термопрокладка нужны для обеспечения лучшей теплопередачи, а также заполнения неровностей подложки и радиатора, для улучшения теплообмена.

При изготовлении ДХО своими руками из светодиодов с помощью такого комплекта вам понадобится корпус, его вы можете изготовить самостоятельно из подручных материалов, или воспользоваться старыми противотуманными фонарями или чем-то подобным.

Основные ошибки при изготовлении ДХО своими руками

Прежде всего нужно разобраться, что это за устройство. Дневные ходовые огни – это не габариты! Их нужно тестировать не ночью, а днём.

Огни должно быть видно с большого расстояния. Вопреки распространённому заблуждению, при сборке ДХО из светодиодной ленты своими руками нужно применять ленту наиболее мощную из доступных. При таких габаритах, как у среднестатистических ходовых огней, превысить допустимую яркость с помощью светодиодной ленты довольно сложно.

Не забывайте об охлаждении, но и не ставьте слишком больших радиаторов. Не забывайте, что потоки набегающего воздуха при движении автомобиля практически заменяют активное охлаждение. Поэтому площадь радиатора может быть вдвое меньше чем в обычных условиях для пассивного охлаждения светильников.

Как правильно подключить ДХО к автомобилю?

Кроме установки и сборки самой конструкции, нужно правильно соединить всё с электрической схемой автомобиля. На картинке изображена самая простая и надежная схема подключения ДХО. Давайте рассмотрим её подробнее.

К1 – это реле с пятью контактами, один из силовых контактов является нормально замкнутым, то есть он замкнут, когда через обмотку реле не течет ток, а другой нормально разомкнут, он замыкается, когда через обмотку протекает ток. Это одно из стандартных реле и продаётся в любом автомагазине.

Автомобильное реле, 12В

Когда вы включаете зажигание, через нормально замкнутые контакты подаётся питание на ДХО, а когда вы включаете ближний свет, от силового плюса, который идёт на лампы, включается реле ДХО и контакты размыкаются.

Сделать качественные светодиодные ходовые огни для автомобилей своими руками довольно просто. Они будут превосходить дешевые китайские поделки по качеству и характеристиками, а работать будут гораздо дольше.

Самодельные ДХО будут дешевле фирменных, да и приобретенный опыт бесценен.

Источник статьи: http://svetodiodinfo.ru/svetodiody-v-avtomobil/dxo-iz-svetodiodov.html
