Устройство топливной системы
Силовой агрегат. Топливная система. Форд Мондео 3
С современным акселератором Mondeo стал скорее редким гостем автозаправочной колонки. Варианты бензиновых двигателей сжигают Euro-Super – дизельные Mondeo забирают горючее у колонки с дизельным топливом.
Топливный бак Mondeo находится в задней области днища под задним сиденьем. Он представляет из себя низко расположенную пластмассовую формовочную деталь. Модели с бензиновым двигателями имеют запас топлива примерно 59 литров, обе дизельные версии загружают на борт около 56 литров. В карбюраторных двигателях непосредственно в баке присутствуют датчик уровня топлива (индикатор запаса топлива) и топливный насос. 66 кВт-ная дизельная версия наливает «сок» из бака посредством встроенного в плунжерный распределительный насос подачи, в 85-кВт-ном дизельном агрегате об этом заботятся два насоса: первый, как и в 66 кВт-ном, сидит прямо в топливном насосе, второй насос работает в качестве электрического подающего насоса и расположен вне под днищем автомобиля. Они обеспечивают подачу дизельного топлива и препятствуют образованию на входе топливного насоса предела пониженного давления в 0,2 бар.
Топливный бак Mondeo не имеет резьбовой пробки выпускного отверстия – поэтому перед работами с топливными емкостями необходимо его содержание опорожнить через вентиляционное отверстие.
Хитроумная – система вентиляции
Электрический топливовсасывающий компрессор (насос подачи) в бензиновых моделях транспортирует топливо по системе бензопроводов от топливного бака к двигателю. Чтобы «связать» примеси и водный конденсат, в подающем трубопроводе сидит топливный фильтр. Все Mondeo с бензиновыми двигателями «носят» фильтр под основанием несущего кузова вблизи правого заднего колеса, напротив, в дизельных Mondeo он располагается под капотом двигателя на высоте правого выступа амортизационной стойки. Вентиляция и проветривание в основном заканчивается в наливной горловине бака. Отсюда проникающий при заправке бака и в соответствии с текущими расходами топлива воздух удаляется. Чтобы непомерно не загрязнять окружающую среду ядовитыми парами топлива, фильтр связывает с активированным углем удаляемые пары топлива и при работающем двигателе отправляет назад во всасывающий тракт.

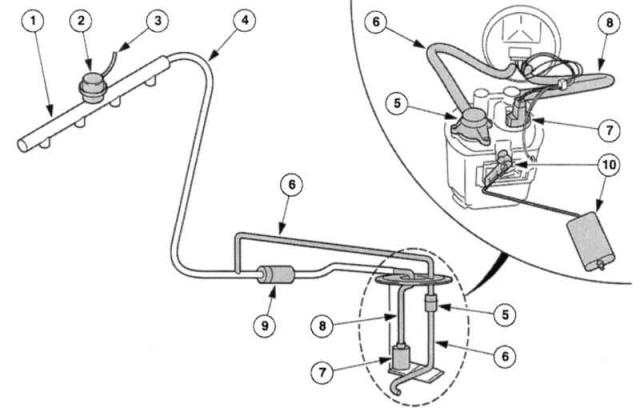

Топливная система четырехцилиндрового Mondeo
1 — Топливораспределительная трубка,
2 — Гаситель давления,
3 — Трубопровод пониженного давления,
4 — Топливопровод,
5 — Редукционный клапан,
6 — Сливной трубопровод,
7 — Погружной топливный насос,
8 — Подающий трубопровод (деталь погружного топливного насоса),
9 — Топливный фильтр,
10 — Датчик уровня топлива.
Главные элементы топливной системы
Топливный насос: в Mondeo работает бесшумный электрический погружной бензонасос. Насос и датчик являются единым элементом, неизрасходованное топливо и газы через редукционный клапан в корпусе насоса попадают обратно в бак.

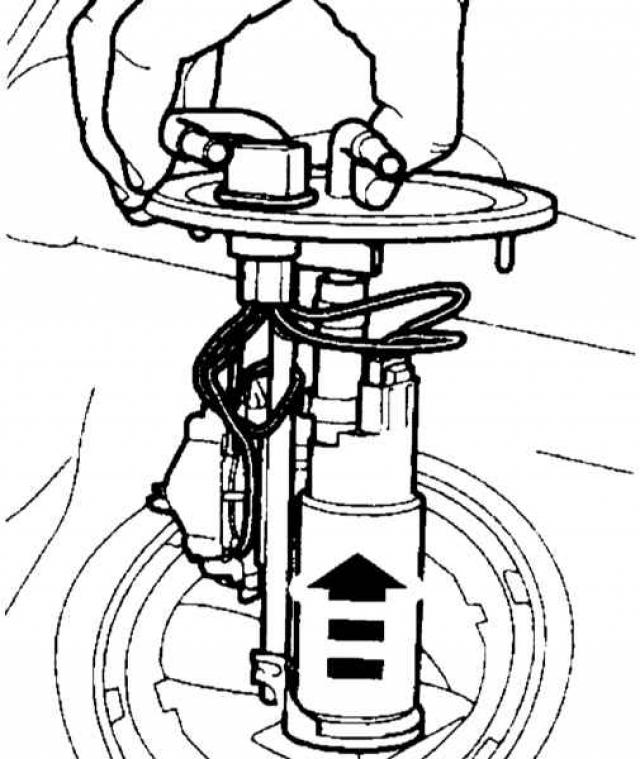

Два в одном: погружной топливный насос в версиях с бензиновыми двигателями.
Этот клапан поддерживает в системе впрыскивания даже при отключенном зажигании «давление бензина».
Топливный фильтр: в бензиновых и дизельных двигателях устанавливается перед системой впрыска. Связывает жидкие и твердые балластные вещества из топлива.
Фильтр с активированным углем: размещается в моторном отсеке. Связывает пары топлива из бака. При работающем двигателе открывает электромагнитный клапан – газы из этого фильтра попадают в впускную систему и смешиваются со свежей топливной смесью.
Основная схема соединений фильтра с активированным углем
Источник статьи: http://www.fordbook.ru/mondeo/3/power/fuel/ustroystvo-toplivnoy-sistemy
Система питания
Силовой агрегат. Система питания. Форд Мондео 4
В состав системы питания входят элементы следующих систем: – система подачи топлива, включающая в себя топливный бак, модуль электрического топливного насоса, трубопроводы, шланги, топливную рампу с форсунками и компенсатором пульсаций давления топлива; – система воздухоподачи, состоящая из воздушного фильтра, воздухоподводящего рукава и дроссельного узла; – система улавливания паров топлива, включающая в себя адсорбер, клапан продувки адсорбера и соединительные трубопроводы.
Функциональное назначение системы подачи топлива – обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается дроссельным узлом. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем (ЭБУ), непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах.
Особенностью системы впрыска автомобиля Ford Mondeo является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчиков фазы). Контроллер включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.
Основным датчиком для системы впрыска топлива является датчик концентрации кислорода в отработавших газах (лямбда-зонд).

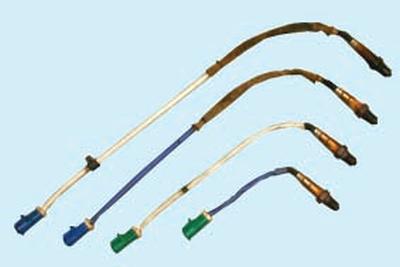

В выпускном коллекторе двигателей объемом 1,6 л, объединенном с двумя нейтрализаторами отработавших газов (катколлектор), установлены два управляющих датчика концентрации кислорода (отдельно для выпускных трактов 1 и 4, 2 и 3 цил.), которые совместно с блоком управления двигателем и форсунками образуют контур управления составом топливовоздушной смеси, подаваемой в двигатель. По сигналам датчиков блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени. Зафиксировав отклонение состава от оптимального 1:14 (соответственно топливо и воздух), обеспечивающего наиболее эффективную работу каталитических нейтрализаторов отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Поскольку датчики концентрации кислорода включены в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым. Помимо двух управляющих датчиков, имеются еще и два диагностических датчика концентрации кислорода, установленные на выходе из нейтрализаторов. По составу газов, прошедших через нейтрализаторы, они определяют эффективность работы системы управления двигателем. Если блок уп-
равления двигателем по информации, полученной от диагностических датчиков концентрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, то он включает в комбинации приборов сигнальную лампу неисправности двигателя и заносит в память код ошибки для последующей диагностики.
В катколлекторе двигателей 2,0 и 2,3 л (с одним нейтрализатором) установлено по одному управляющему и диагностическому датчику концентрации кислорода.

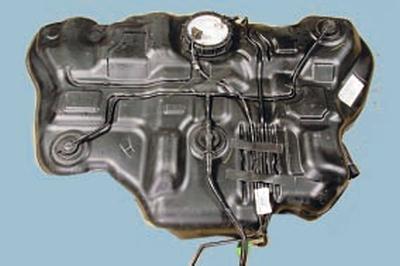

Топливный бак, отформованный из специального ударопрочного пластика, установлен под полом кузова в его задней части и прикреплен хомутами. Для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером системы улавливания паров топлива. Во фланцевое отверстие в верхней части бака устанавливают электрический топливный насос, в правой части выполнены патрубки для присоединения наливной трубы и шланга вентиляции. Из насоса, включающего в себя топливные фильтры грубой и тонкой очистки, топливо подается в топливную рампу, закрепленную на впускной трубе двигателя. Из топливной рампы топливо впрыскивается форсунками во впускную трубу.
Топливопроводы системы питания комбинированные в виде соединенных между собой стальных трубопроводов и резиновых шлангов.

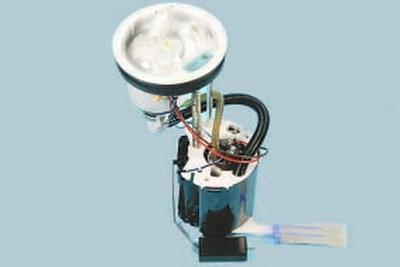

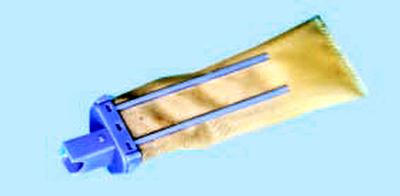

Топливный насос погружной, с электроприводом, роторного типа, с фильтрами грубой и тонкой очистки топлива, с регулятором давления топлива. Насос установлен в топливном баке, что снижает возможность образования паровых пробок, поскольку топливо подается под давлением, а не под действием разрежения. Топливный насос обеспечивает подачу топлива из топливного бака через топливную магистраль в топливную рампу под давлением около 380 кПа (примерно 360 кПа в режиме холостого хода).
Топливный фильтр тонкой очистки полнопоточный, установлен в корпусе модуля топливного насоса. При засорении фильтра его можно заменить отдельно, так как он выполнен легкосъемным.

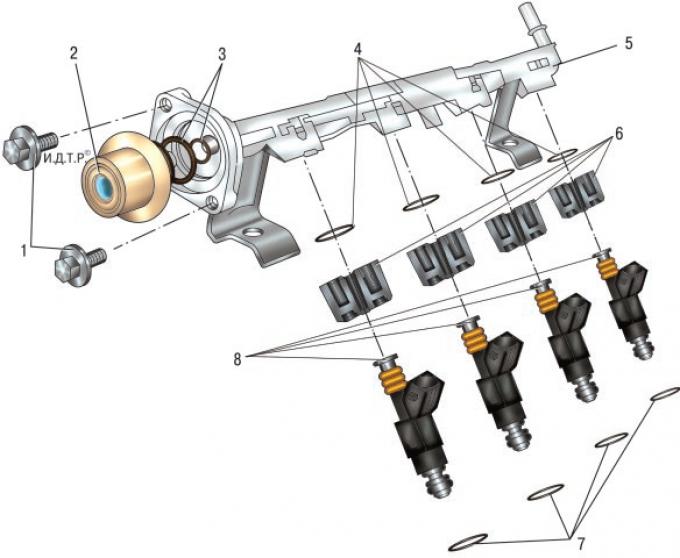

Рис. 5.62. Топливная рампа с форсунками и компенсатором пульсаций давления топлива двигателя Duratec Ti-VCТ объемом 1,6 л: 1 – болты крепления компенсатора пульсаций давления топлива; 2 – компенсатор пульсаций давления топлива; 3 – уплотнительные кольца компенсатора пульсаций давления топлива; 4 – верхние уплотнительные кольца форсунок; 5 – топливная рампа; 6 – фиксаторы форсунок; 7 – нижние уплотнительные кольца форсунок; 8 – форсунки.
Рис. 5.63. Топливная рампа с форсунками и регулятором давления топлива двигателей Duratec Ti-VCT объемом 1,6 л: 1 – форсунка; 2 – рампа; 3 – фиксатор форсунки; 4 – уплотнительное кольцо форсунки; 5 – регулятор давления топлива.
Рис. 5.64. Топливная рампа с форсунками и регулятором давления топлива двигателей Duratec-HE объемом 2,0 и 2,3 л: 1 – рампа; 2 – форсунка; 3 – фиксатор форсунки; 4 – уплотнительное кольцо форсунки.
Топливная рампа (рис. 5.62–5.64), представляющая собой пустотелую трубчатую деталь с отверстиями для установки форсунок, служит для подачи топлива к форсункам и закреплена на впускном коллекторе. На топливной рампе двигателя Duratec Ti-VCT объемом 1,6 л установлен также компенсатор 2 (см. рис. 5.62) пульсаций давления топлива, а на двигателях Duratec-HE объемом 1,6 л – регулятор 5 (см. рис. 5.63) давления топлива. Форсунки, компенсатор пульсаций давления и регулятор давления уплотнены в гнездах резиновыми кольцами.
Рампа с форсунками в сборе вставлена хвостовиками форсунок в отверстия впускного коллектора и закреплена двумя гайками.
ПРИМЕЧАНИЕ: В зависимости от варианта исполнения у компенсатора пульсаций давления топлива может отсутствовать малое уплотнительное кольцо 3 (см. рис. 5.62).
Форсунки своими распылителями входят в отверстия впускной трубы. В отверстиях впускной трубы форсунки уплотнены резиновыми уплотнительными кольцами. Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя – топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.

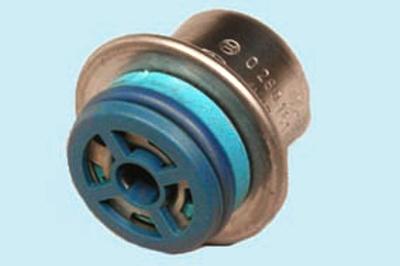

Компенсатор пульсаций давления топлива установлен на двигателе Duratec Ti-VCT (с изменяемыми фазами газораспределения) объемом 1,6 л на торце топливной рампы и служит для поддержания постоянного давления топлива в рампе при его резком падении в топливной магистрали, вызванном, например, значительным увеличением расхода топлива при интенсивном разгоне автомобиля.

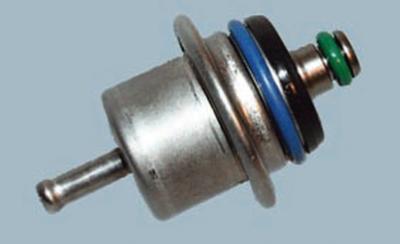

Регулятор давления топлива, устанавливаемый на двигатели Duratec-HE объемом 1,6 л на топливной рампе, а на остальных двигателях на топливном насосе, поддерживает постоянное давление топлива в центральном канале рампы на всех режимах работы двигателя. Регулирование давления топлива, подаваемого в форсунки, регулятором, установленным на топливной рампе, основано на принципе слежения за значением перепада давления в рампе и впускном коллекторе, которое при любых условиях должно составлять не менее 300 кПа (3 кгс/см 2 ). Подача электрического топливного насоса больше, чем это необходимо для обеспечения работоспособности системы. Поэтому при работе двигателя с помощью регулятора давления часть топлива постоянно сливается через обратный трубопровод в топливный бак. В зависимости от разрежения во впускном коллекторе регулятор давления уменьшает или увеличивает слив излишнего топлива, поддерживая постоянное давление в рампе.
Регулятор давления представляет собой замкнутую полость, разделенную диафрагмой на вакуумную и топливную камеры.
Вакуумная камера сообщается через вакуумный шланг с впускным коллектором двигателя, топливная – через канал в корпусе регулятора с полостью топливной рампы. Во время работы двигателя под действием пружины клапан регулятора закрыт, если перепад давления во впускном коллекторе и топливной рампе не более 0,3 МПа. Обратного слива топлива нет – давление в топливопроводе начинает повышаться. При перепаде давления свыше 300 кПа (3,0 кгс/см 2 ) диафрагма регулятора прогибается и между клапаном и его седлом образуется зазор, через который в другой канал регулятора, соединенный со сливным трубопроводом, сливается излишнее топливо – давление снижается. При увеличении нагрузки двигателя, работающего при большом открытии дроссельной заслонки, расход топлива увеличивается и давление в топливной рампе падает. Одновременно с этим уменьшается разрежение во впускной трубе. Пружина прижимает клапан регулятора давления к седлу, слив топлива в топливный бак прекращается – давление повышается. Эти процессы повторяются непрерывно, в результате чего в топливной рампе поддерживается постоянное давление.
Регулятор давления, установленный в модуле топливного насоса, представляет собой точно тарированный перепускной клапан, запорный элемент которого открывается при достижении заданного давления в напорном трубопроводе внутри модуля, вследствие чего излишки топлива сливаются в бак непосредственно из модуля топливного насоса, а магистраль обратного слива от топливной рампы в конструкции отсутствует.
Воздушный фильтр установлен в левой части моторного отсека на специальном кронштейне. Фильтрующий элемент бумажный, плоский, с большой площадью фильтрующей поверхности. Фильтр соединен резиновым гофрированным воздухоподводящим рукавом с дроссельным узлом.

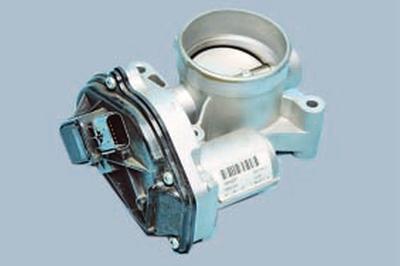

Дроссельный узел, представляющий собой простейшее регулирующее устройство, служит для изменения количества основного воздуха, подаваемого во впускную систему двигателя, установлен на входном фланце впускной трубы и прикреплен винтами.
На входной патрубок дроссельного узла надет формованный резиновый рукав, закрепленный хомутом и соединяющий дроссельный узел с воздушным фильтром.
В состав дроссельного узла входит датчик положения дроссельной заслонки и шаговый электродвигатель управления дроссельной заслонкой. Механическая связь дроссельного узла с педалью управления дроссельной заслонкой отсутствует. Так называемая «электронная» педаль управления дроссельной заслонкой передает информацию о степени нажатия на педаль электронному блоку управления двигателем, который, в свою очередь, с учетом скорости автомобиля, включенной передачи, нагрузки двигателя и частоты вращения коленчатого вала открывает дроссельную заслонку на необходимый угол.
Система улавливания паров топлива предотвращает выход из системы питания в атмосферу паров топлива, неблагоприятно влияющих на экологию окружающей среды.

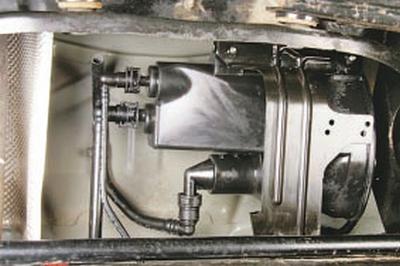

В системе применен метод поглощения паров угольным адсорбером. Он установлен в задней части основания кузова и соединен трубопроводами с топливным баком и клапаном продувки.

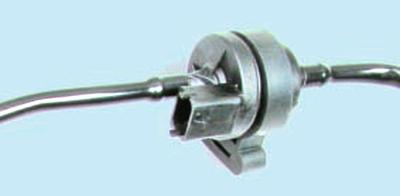

В моторном отсеке расположен электромагнитный клапан продувки адсорбера, которым по сигналам блока управления двигателем переключаются режимы работы системы.
Пары топлива из топливного бака по трубопроводу постоянно отводятся и накапливаются в адсорбере, заполненном активированным углем (адсорбентом). При работе двигателя происходит регенерация (восстановление) адсорбента продувкой адсорбера свежим воздухом, поступающим в систему под действием разрежения, передаваемого по трубопроводу из впускной трубы в полость адсорбера при открывании клапана продувки.
Блок управления регулирует степень продувки адсорбера в зависимости от режима работы двигателя, подавая на клапан сигнал с изменяемой частотой импульса.
Пары топлива из адсорбера по трубопроводу поступают во впускную трубу двигателя и сгорают в цилиндрах.
Неисправности системы улавливания паров топлива влекут за собой нестабильность холостого хода, остановку двигателя, повышенную токсичность отработавших газов и ухудшение ходовых качеств автомобиля.
