Взято на просторах паутины, думаю будет интересно)

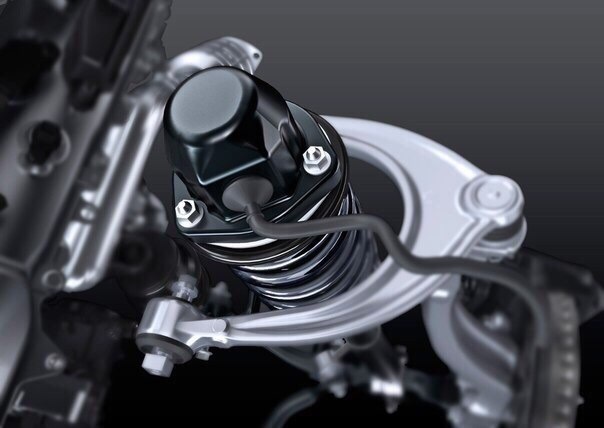

Электронно-управляемые амортизаторы – автомобильные амортизаторы с регулируемыми электроникой характеристиками жесткости и высоты.
Автомобильные амортизаторы служат для обеспечения безопасности и комфорта движения, они должны предотвращать отрыв колес от дороги и препятствовать колебаниям кузова. Амортизаторами называют устройства, преобразующие энергию механических колебаний в тепловую. Они прикрепляются к кузову и рычагам подвески (мосту автомобиля) с помощью эластичных элементов.
☑ Амортизаторы различных конструкций
В подвесках первых автомобилей применяли амортизаторы с механическим трением, которые быстро изнашивались. Из-за этого ухудшалась плавность хода автомобилей. Им на смену пришли гидравлические рычажные амортизаторы. В таких амортизаторах механическое трение было заменено на трение жидкости, проходящей через отверстия. Гидравлические рычажные амортизаторы были достаточно компактны, но работали при высоких давлениях жидкости, сильно нагревались и были недолговечны. В настоящее время в подвесках автомобилей применяются телескопические гидравлические амортизаторы.
Действие таких амортизаторов основано на использовании гидравлического сопротивления, которое возникает при перетекании жидкости из одной полости цилиндра в другую через отверстия, перекрытые клапанами, отвечающими за сжатие и отдачу (растяжение).
По конструкции большинство амортизаторов подразделяется на две группы – однотрубные и двухтрубные. Они могут быть масляными (или гидравлическими) и газомасляными (гидропневматическими). Последние в народе называют «газовыми».
☑ Различные типы управляемых амортизаторов
Для повышения комфорта движения и безопасного управления транспортным средством применяют электронно-управляемые амортизаторы.
К электронно-управляемым амортизаторам относят такие амортизаторы, характеристики которых прямым или косвенным образом изменяются посредством сигналов от блока управления или по желанию водителя.
В зависимости от принципа изменения характеристик, электронно-управляемые амортизаторы условно можно подразделить на несколько групп.
С электронной регулировкой. Блок управления подвеской регулирует характеристики амортизатора за счет установленных на амортизаторе электрических клапанов.
С магнитной регулировкой. Рабочая жидкость амортизатора содержит металлические частицы. При магнитном воздействии на жидкость можно изменить характеристики амортизатора.
С регулировкой воздушного подпора. В данном случае на автомобиле устанавливается пневмосистема. Каждый амортизатор отдельно соединен пневмолинией. По команде блока управления или водителя характеристики амортизаторов меняются при подаче или сбросе давления воздуха в пневмолинии.
Гидропневматические амортизаторы. Под этим типом подразумевается амортизатор и пневмоэлемент как одно целое.
☑ Примеры использования различных видов электронно-управляемых амортизаторов
С 2003 году фирма Monroe выпускает электронно-управляемые амортизаторы. Конструкция амортизатора получилась трехтрубной: в третьей трубе масло из рабочей полости перекачивается в выносной резервуар с электромагнитным клапаном. Изменяя силу тока в катушке электромагнита можно оперативно, всего за 10 мс, увеличить или уменьшить сопротивление клапана и изменить характеристику амортизатора.
Фирма Delphi, в своих амортизаторах использует технологию MRC (Magnetic Ride Control — магнитный контроль перемещения). Основной данной технологии является магнито-реологическая жидкость в амортизаторе. В этой жидкости присутствуют специальные магнитные частицы размером в несколько микрон, а их доля составляет примерно 30% от объема всей жидкости в амортизаторе. В поршень амортизатора встроен специальный электромагнит, управляемый отдельным контроллером через проложенные внутри штока провода. Когда контроллер подает электрический ток, создается электромагнитное поле, под его воздействием изменяется вязкость жидкости и меняется характеристика амортизатора. К положительным сторонам этой технологии относятся высокая скорость изменения характеристик амортизатора, низкая шумность работы, характеристики амортизатора можно менять достаточно плавно. Главным недостатком является высокая стоимость подобной системы.
В амортизаторах фирмы Rancho, характеристики меняются за счет изменения давления воздуха, нагнетаемого отдельным компрессором. В нижней части амортизаторов установлены клапаны соединенные пневмолинией с компрессором. В салоне автомобиля устанавливается блок управления, и водитель может выбирать нужную ему жесткость амортизаторов.
TEMS (Toyota Electronically Modulated Suspension) – электронная система управления подвеской от фирмы Toyota. В данном случае сверху амортизатора устанавливается механизм, связанный с регулировочным стержнем в штоке амортизатора. Внутри амортизатор имеет несколько каналов с различным сечением. По сигналу электронного блока управления переключающий направление движения амортизационной жидкости и характеристики амортизатора изменяются.
Источник статьи: http://www.drive2.com/b/1636971/
Регулируемые амортизаторы: от пневмосистем до ферромагнитной жидкости
Подвеска автомобиля — элемент компромисса между управляемостью, комфортом, безопасностью, надежностью и ценой конструкции. И, как минимум, настройки управляемости и комфорта всегда противоречат друг другу. Баланс этих качеств крайне важен, поскольку он влияет и на поведение автомобиля, и на его восприятие покупателем. Одним из способов настроить этот баланс, причем иногда самостоятельно, являются управляемые амортизаторы.
С чего все начиналось
Амортизатор — непременная часть конструкции подвески автомобиля. Еще во времена рессорных подвесок на железнодорожном транспорте важность этого элемента оценили вынесением в отдельную конструктивную единицу, не смотря на то что многолистовые рессоры, являющиеся на тот момент основным типом упругого элемента подвесок, и без того обладали внутренней амортизацией.
На автомобилях амортизатор как отдельный элемент появился очень рано: уже первые гоночные машины потребовали эффективного гасителя колебаний подвески. Первой моделью, примерившей прообраз амортизатора, считается гоночный 60-сильный Mors Type Z 1902 года, который имел пару стоек на передней оси и целых четыре на задней. По конструкции амортизаторы были пневматическими, что было достаточно необычно.
Так же на первенство могут претендовать еще несколько марок: амортизаторы фрикционного типа устанавливали на Bugatti Type 13 1910 года, на Stoddard-Dayton Special и Knight Limousine 1910–1912 годов. В основном сферой применения амортизаторов до начала 1930-х оставались спортивные и гоночные конструкции, но к концу тридцатых годов они стали непременной принадлежностью любого легкого автомобиля даже при использовании рессор в подвеске. А начиная с послевоенных лет все прочие конструкции стали вытеснять привычные нам гидравлические телескопические модели.
Интересен тот факт, что уже первые конструкции амортизаторов оказались регулируемыми. Фрикционные и рычажные гидравлические амортизаторы в силу сравнительно низкого качества изготовления предусматривали регулировку усилия. Обычно можно было отрегулировать момент натяга фрикционов или затяжки клапанов сжатия и отбоя — у рычажной гидравлики заменялись регулировочные шайбы. Таким образом, можно было настроить их характеристики на свой вкус, в том числе прямо на ходу, как у поздних версий амортизаторов Houdaille. Другое дело, что рабочая характеристика была крайне нестабильной, как и качество работы таких конструкций в целом.
Фрикционные амортизаторы были крайне недолговечны, а более надежные гидравлические рычажные оказались достаточно дорогими. У более прогрессивных телескопических амортизаторов регулировка без разборки оказалась сложной технической задачей, не решаемой на начальном этапе без разбора устройства. В результате при создании массовых автомобилей конструкторы сосредоточились на усовершенствовании подвески в целом, а регулируемые конструкции остались только в арсенале гоночных машин и тюнинга.
Доэлектронная эпоха
До массового внедрения управляющей электроники существовали как минимум две технологии изменения жесткости амортизаторов на ходу. Первой появилась регулировка для двухтрубных амортизаторов, нижний клапан которых был сделан регулируемым. Гидравлический привод позволял точно выставить противодавление и тем самым изменить настройки подвески. В салоне автомобиля размещали гидравлический насос и регулятор давления.
Однако для гоночных автомобилей предпочтительнее были однотрубные амортизаторы, регулировку которых предложила компания Ohlins.
Такой амортизатор очень похож на обычный «однотрубник», но имеет выносную компенсационною камеру. В ней и установлен регулируемый клапан, а также плавающий поршень, которые и отвечают за изменение характеристик. Первопроходцами в деле массового производства регулируемых амортизаторов были, помимо Ohlins, компании KONI и Bilstein. Однако уже в 1990-е годы амортизаторы подобной конструкции производились сотнями брендов, включая отечественный завод «Плаза», который выпускал регулируемые амортизаторы с гидравлико-электрическим управлением.
Электронно-управляемые амортизаторы
Интерес к электронно-управляемым амортизаторам для серийных автомобилей стимулировали наработки компании Lotus Engineering, которая попыталась сочетать электронное регулирование при помощи компьютера с гидравлически управляемыми амортизаторами, создав таким образом активную подвеску. Результаты их работы были реализованы в машинах Lotus для Formula One сезона 1983 года. Именно успехи в гонках показали потенциал, таящийся в активном регулировании амортизаторов.
Амортизаторы с электронным управлением уже не являются исключительно спортивным аксессуаром. За счет интеллектуального управления жесткостью подвески эта конструкция может применяться на любых серийных автомобилях, где требуется улучшить управляемость или плавность хода.
Первой представила серийную машину с электронно-управляемыми амортизаторами компания Toyota. Вышедшая в 1983 году Toyota Soarer получила амортизаторы TEMS (Toyota Electronic Modulated Suspension) собственной разработки. Амортизаторы представляли собой двухтрубную конструкцию с электромагнитным регулирующим клапаном с двумя режимами работы. Электроника позволяла выбрать между спортивным и комфортным режимами, а также имела автоматический режим переключения. В дальнейшем под брендом TEMS выпускались конструкции всех типов: с электрическими клапанами, с внутренними пьезоэлектрическими клапанами и с внешними регулирующими клапанами.
Конструкции с внешним клапаном стали первыми типами управляемых амортизаторов, которые начали поставляться на автосборочный конвейер в середине 1990-х годов. Конструкция с внутренним клапаном в поршне позволяет использовать однотрубные амортизаторы и хорошо сочетается с «перевернутыми» системами. В этом случае внутри поршня находится соленоидный клапан или электропривод для блока переключаемых клапанов. Такая конструкция получается намного проще.
Конструктивно схожие конструкции с электромагнитными клапанами выпускаются под множеством брендов, и их можно встретить на многих моделях автомобилей. Сейчас это уже не ноу-хау, а вполне состоявшаяся и проверенная технология, правда, до сих пор остающаяся весьма дорогой.
Магнитные альтернативы
Очень интересную идею реализовала компания Delphi Automotive, выпустив в 2002 году для Cadillac Seville STS подвеску MagneRide. Вместо регулирования пропускной способности клапанов компания решила менять вязкость масла в амортизаторе. Идея основана на свойствах магнитореологической жидкости, коллоидного раствора ферромагнитных частиц в масле. Под воздействием магнитного поля вязкость такой жидкости плавно изменяется. Достаточно расположить в поршне амортизатора магнит — и вот уже готова система изменения свойств амортизатора. Такая система имеет более высокое быстродействие по сравнению с обычным электроприводом, не боится ускорений, менее чувствительна к нагреву и позволяет использовать сложные системы клапанов, что повышает качество работы амортизатора в целом.
К сожалению, недостатки у подобной схемы тоже имеются. Магнитореологическое масло теряет свои свойства со временем, имеет повышенную абразивность и к тому же очень дорого стоит. В результате даже более простая конструкция клапана и поршня не позволяют сделать эту конструкцию в целом дешевле, чем у «обычных» управляемых амортизаторов с электромагнитными или гидравлическими клапанами. Зато список достоинств позволил именно этому типу амортизаторов занять свое место в самых быстрых и дорогих машинах, например в Ferrari, Lamborghini, Range Rover, Audi, Cadillac, Acura и престижных моделях GM. Сейчас выпускается уже третье поколение MagneRide, в которой используются две катушки индуктивности для максимального повышения быстродействия и уменьшения влияния вихревых токов.
Каков итог?
На данный момент регулируемые амортизаторы и активные подвески не являются большой экзотикой для серийных машин. Многие мощные модификации имеют подвески такого типа в базовой комплектации. Подобные системы все еще слишком дороги для массового применения, но никаких космических технологий в них не наблюдается, и их появление в массовом сегменте лишь вопрос времени.
