Привет, друзья!
Решила сделать страховочные подставки для автомобиля. Надоело подкладывать колеса с досками, а из-за высоты Нивы данный способ перестаёт быть столь универсальным. Чертежи в конце поста.

Мне понадобилось:
Четыре заготовки по 40 мм из профильной трубы 50х50х4
Четыре заготовки по 38 мм из профильной трубы 40х40х3

Какая же нужна высота? Загнала Ниву, подняла домкратом, замерила высоту и остановилась на 46 см, 56 см и 66 см для начала. Насверлила три отверстия для стопора во внутренней трубе на расстоянии 10 см друг от друга и одно отверстие во внешней.

Посмотрела на цены листа металла толщиной 4 мм и 6 мм за погонный метр и решила заказать детали на лазерной резке, заодно мне там их и согнули.

Из заказанного:
четыре нижних подставки 150х150 (Если хоть немного сомневаетесь, будет ли устойчиво, то увеличивайте размер! Хотя у советского домкрата, который поднимает на высоту 50 см нижняя площадка итого меньше, но я то буду пробовать ставить машину минимум на две стойки, поэтому берем с запасом)
16 штук косынок.
4 верхние площадки под авто + гибка металла.

Источник статьи: http://www.drive2.com/l/564355680111166335/

Деревянные подставки вместо ямы в гараже

brazh

Постоянный участник

Часто возникает необходимость залезть под машину. Например, для замены масла. Но не у всех в гараже есть яма. Вот у меня тоже ее нет. Поэтому надо использовать безопасный способ поднять машину и зафиксировать ее в таком положении. Лезть под авто, который стоит только на домкратах, очень опасно! Чаще всего народ пользуется специальными стойками, как на рисунке ниже.

Еще популярны вот такие рампы (по крайней мере, в Америке):

Но более безопасным мне показалось решение сделать деревянные подставки под колеса. Больше всего информации на эту тему я нашел, опять же, на американских сайтах. В конце этого поста я привел ссылки на наиболее интересные статьи.

Преимущества деревянных подставок:
1) Безопасность. Некоторые пользуются кирпичами, что очень не рекомендуется, т.к. в любой момент кирпич может рассыпаться и вы сольетесь с вашим любимым авто воедино. Дерево же, перед тем как сломаться, начнет хрустеть. Т.е. чаще всего будут какие-то признаки того, что что-то не так. Вероятность того, что автомобиль соскользнет с таких подставок, очень мала (если соблюдать меры безопасности).
2) Простота изготовления подставок.
3) Относительная дешевизна данного варианта.

Но есть и некоторые минусы:
1) Нельзя снять колеса.
2) Деревянные подставки занимают довольно много места в гараже.

Интересно отметить тот факт, что примерно такими же подставками пользуются американские пожарники, когда надо зафиксировать тяжелый объект (например, автомобиль). Только пожарники пользуются отдельными брусками (wood cribbing), чтобы можно было сооружать различные подставки:

Мой вариант деревянных подставок выглядит так:

Теперь я расскажу, как я изготовил такие подставки. Сначала я выбрал породу древесины — лиственницу. У этой породы есть ряд плюсов: достаточно твердая (близкая к дубу), не очень подвержена гниению и имеет приемлемую цену. Затем, я купил 3 доски размером 50мм x 100мм x 6000мм. Прямо на рынке мне их распилили по 1.5 метра, чтобы всё это влезло в багажник моего Пассата. Я решил, что подставки у меня будут размером 350мм x 550мм x 220мм (ШxДxВ). Схема сборки в 3-х шагах

Сверху я прикрутил по 2 листа фанеры толщиной 10мм каждый (в гараже лежали ненужные куски). Обрезки от досок я вставил в дырки в верхней части всей этой конструкции для дополнительной прочности верхнего слоя. Все доски скрутил саморезами.

Машина ставится на подставки так: сначала ставится передок, а потом задок авто (или наоборот). На многих машинах есть точки, за которые можно поддомкратить сразу весь передок или задок. На моем Пассате таких точек нет, поэтому я сначала поднимаю передок с правой стороны, а потом с левой. То же самое делается с задком. Когда я поднял правую сторону, а потом начинаю поднимать левую, то подвеска авто норовит «свести» колеса. По этой причине подставка с противоположной от подъема стороны начинает крениться и может опрокинуться. Это опасно! Будьте внимательны и контролируйте данную ситуацию! После этого приходится снова возвращаться к левой стороне и поправлять подставку:

Обязательно используйте противооткатные упоры при подъеме авто!

Вот так выглядит Пассат с поднятым на подставки передком. Места для работы достаточно. Под такую машину не страшно лезть.

Источник статьи: http://vwts.ru/forum/topic/217846/

Установка машины на подпорки

Установка машины на подпорки

Возник вопрос. Как правильно установить машину на подпорки для спокойной работы по ходовой?

Два варианта подпорок: буратины и заводские железяки.
Разница в том, что чурбачки имеют большую площадь соприкосновения, железки малую.

Какие вопросы учесть по технике безопасности?
Упоры под колеса, ручник, поставить на передачу, запаску под пузо? Что еще?

В какие места на днище ставить упоры, так чтобы ничего не повредить и как правильно вывесить:?
1. Переднюю часть авто?
2. Заднюю часть авто?
3. Всю машину (для истинных экстремалов)?

Если есть какие либо фотки — было бы супер.
Все размышления на тему приветствуются.

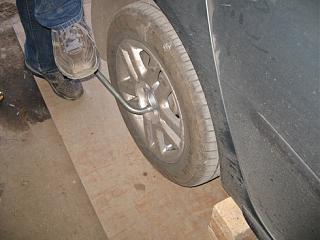

Нашел пару фоточек установки подпорок (ссылка на первоисточник невозможна, поскольку искал фотки через гугл) .
Некоторые ставят упор прямо под ребро жесткости (недалеко от места установки домкрата).
Это правильно?

Касаемо точек, тут всё стандартно:

Но для себя собираюсь повторить подвиг этого мужика:
http://vwts.ru/images/repair5/183896_01.jpg

Хочу добавить : все «безопасные» подставки рождены обыкновенным козелком (кОзлы-в простонаречии)
Вот: http://www.torange.ru/crop/pc/eurfFL.jpg

Последний раз редактировалось Лазерщик; 15.07.2013 в 16:13 .

избегайте подобных «пирамид».

да, сварить четыре мощных козла и под стандартные точки.

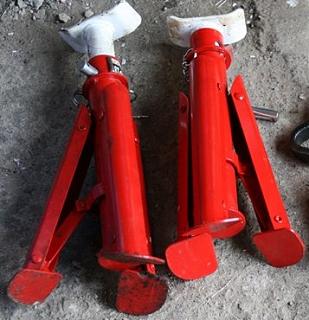

Купил себе в Эпицентре пару на 3т за 90 грн. шт.
Вывешивал по очереди передок, потом зад.
Делал вначале на буратинах — машина шатается , неустойчива.
Поставил на эти стойки — песня! Устойчивость на порядок выше.
Ставил в места недалеко от домкрата, где металл толще.

Типа таких как на фото.

З.Ы. Перебирал все тормоза, проблем не было, но впереди были почти нулевые колодки, а сзади диски на исходе.
Плюс порванный пыльник, пару разбухших резинок на направляющих, видимо от масла или Х3.
Поменял тормозуху всю, тоже не знал что и когда залито до меня.
Отколупал все ржавчину, где то пару кг суммарно

Источник статьи: http://www.caddy-club.ru/f/remont/5587-ustanovka-mashiny-na-podporki/

Из чего можно изготовить подставку под машину своими руками

Подставка под машину своими руками делается из металлических водопроводных и иных труб. Она очень надежна и позволяет регулировать высоту.

При самостоятельном ремонте автомобиля важно, чтобы он никуда не откатился, ведь это может привести к тяжелым травмам, повреждению оборудования или самого транспорта. Поэтому используют подпорки для многих ремонтных работ. И недорогим решением станет подставка под машину своими руками.

Конструкция

Подставка под машину своими руками или покупная имеет простую конструкцию. Она оснащена треногой для установки на пол, креплением, которое удерживает авто за пороги. Иногда оборудуется механизмом регулировки по высоте. Но этот подъемник не применяется вместо домкрата. Поэтому автомобиль сначала поднимают домкратом, а потом уже используют подпорки.

Подставка под машину своими руками

Из чего можно сделать подставку

Чертежи для подставки под автомобиль своими руками часто встречаются в интернете. Их авторы утверждают, что треноги можно делать из дерева, металлических труб, а также иных материалов.

Чаще автолюбители делают подпорки из дерева или металла. Эти материалы доступны и удобны для изготовления устройства. Чертежи подставки под машину можно взять не готовые, а сделать своими руками. Это позволит создать оригинальную вещь.

Виды подставок

Страховочные подставки под автомобиль, которые делают своими руками, бывают нескольких типов. Они делятся на регулируемые и нерегулируемые. Подпорки отличаются материалом, из которого они сделаны.

Страховочные подставки под автомобиль

Подставка из дерева под автомобиль своими руками – самый простой вид треноги. Она обычно нерегулируемая, но обладает достаточной надежностью. Часто делают или покупают и подпорки из металла. Они обычно регулируются и подходят как для легковых, так и для грузовых авто.

Нерегулируемые

Нерегулируемые треноги дешевые. Такая подставка под авто из дерева своими руками выполняется очень быстро. Изготавливают их и из других материалов.

Регулируемые

Регулируемые подставки под машину, покупные и сделанные своими руками, оснащены механизмом, позволяющим менять высоту поднятия. Это очень удобно в работе. Но готовые устройства стоят дорого. А сделать их сложнее, чем обычные подпорки. Для изготовления применяют металл или железо и дерево.

Регулируемые подставки под машину

Такие подпорки используют в гаражных автомастерских. Можно применять их и для ремонта своего авто, если работы сложные.

Подставка своими руками — готовые схемы

Сделать подставку под автомобиль можно своими руками. В сети представлены чертежи и схемы. Но нарисовать макет можно и самим.

Как видно по фото подставок под автомобиль, сделанных своими руками, обычно создают простые треноги из дерева без регулировки. Они применяются для ремонта и обслуживания легковых машин. Подпорки легкие, но выносливые.

Но встречаются и схемы более сложных конструкций, позволяющих регулировать высоту. Их создание обычно требует опыта работы с металлом и занимает чуть больше времени. Но зато такая подставка под машину своими руками подходит для сложного ремонта и тяжелого транспорта.

Инструкция по изготовлению

Подставка под машину своими руками делается из металлических водопроводных и иных труб. Она очень надежна и позволяет регулировать высоту. Для изготовления потребуются следующие материалы:

• Профильная труба размером 30*60 мм.
• Водопроводная труба с внутренним диаметром около 29 мм.
• Шпилька, имеющая резьбу на 27.

Инструкция по изготовлению

Подставка под машину своими руками делается так:

1. Разрезать профильную трубу на три равных по размеру отрезка, имеющих достаточную для ножек длину.
2. Болгаркой, напильником и наждачной бумагой сделать выборки для крепления трубы;
3. Соединить полученную конструкцию сваркой с обрезком водопроводной трубы;
4. В трубу сверху вставить шпильку;
5. Установить на шпильку подходящие по размеру шайбы, чтобы получить регулировку.

После сборки подпорку можно покрасить или покрыть иными материалами. Она легко выдержит легковую машину и небольшой грузовичок или внедорожник.
