Двери

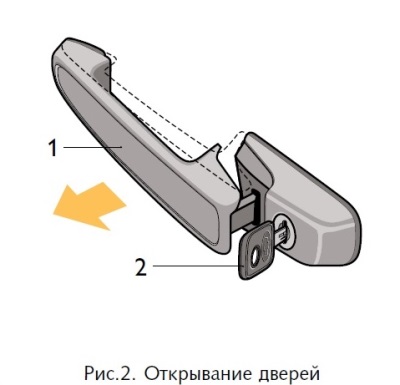

Двери открываются: снаружи – за ручку 1, рис. 2, в направлении стрелки, а изнутри – поворотом на себя рукояток 4, рис. 3, и 2, рис. 4. Если замок заблокирован, то ручка и рукоятка имеют холостой ход.
Передние двери блокируются: снаружи – ключом 2, рис. 2; изнутри – нажатием на кнопку 1, рис. 3. Блокировать замок можно только при закрытых дверях.
Для подъема и опускания стекол передних дверей используются электростеклоподъемники.

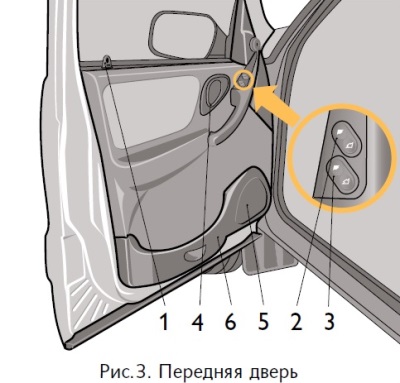

Нажатием на вогнутую или выпуклую часть клавиши 2, рис. 3, переключателя стеклоподъемника, расположенного на обивке двери, можно опустить или поднять стекло на нужную величину. После прекращения нажатия клавиша автоматически устанавливается в среднем положении и стекло останавливается в любой выбранной Вами позиции. Дополнительная клавиша 3 на двери водителя управляет электроприводом стеклоподъемника правой передней двери. Клавиши подсвечиваются, если включено наружное освещение.
Предупреждение
- При закрытии окон с электрическими стеклоподъемниками возможно защемление пальцев рук и других частей тела, что может привести к серьёзной травме. Поэтому, при пользовании электрическими стеклоподъемниками будьте внимательны, особенно если в автомобиле находятся дети. Убедитесь, что поднимающееся стекло ничего не защемит. В случае защемления немедленно прекратите подъём стекла и включите его опускание.
- Ответственность за неправильное пользование электрическими стеклоподъемниками несёт водитель автомобиля. Он должен предупредить пассажиров о правилах пользования и опасностях при неправильном пользовании электрическими стеклоподъемниками.
- Не разрешайте детям пользоваться переключателями стеклоподъёмников!
- Выходя из автомобиля, обязательно вынимайте из замка ключ зажигания, чтобы отключить электростеклоподъемники и избежать случайного травмирования оставшихся в автомобиле пассажиров. Не высовывайте из открытых окон автомобиля руки и другие части тела, следите, чтобы этого не делали дети.
В передней части кармана 6, рис. 3, предназначенного для размещения мелких предметов, под облицовкой 5 предусмотрено место для установки акустических устройств радиоаппаратуры.
Задние двери блокируются изнутри салона нажатием на кнопку 1, рис. 4, блокировки замка, как при открытой, так и при закрытой двери.
Для опускания и подъёма стекла задних дверей используются механические стеклоподъёмники, которые приводятся в действие рукояткой 3. Стекло задней двери опускается не полностью.
Дверь снабжена накладным карманом 4 для размещения мелких вещей.
Если на заднем сидении находятся дети, рекомендуется ключом зажигания повернуть шлиц защелки 5 на 90°. Причем в левой двери защелку необходимо поворачивать по часовой стрелке, а в правой – против часовой стрелки. В этом случае, при поднятой кнопке 1 блокировки, дверь открывается только снаружи, а рукоятка 2 имеет свободный ход. Для обеспечения возможности открывания дверей изнутри поверните шлиц защелки в обратном направлении.

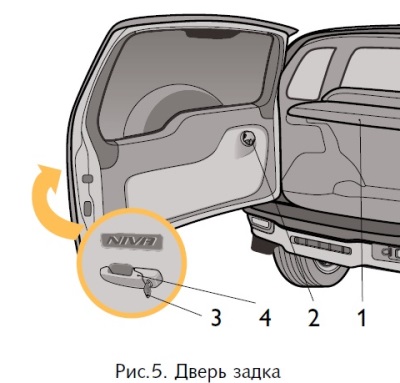

Дверь задка с боковыми петлями открывается за ручку 4, рис. 5, и при необходимости может быть заблокирована только снаружи поворотом ключа 3 против часовой стрелки. За обивкой двери задка расположен бачок омывателя стекла двери задка, закрываемый сверху крышкой 2. Полка 1 отделяет багажное отделение от салона.
Для удобства пользования дверь задка имеет три фиксированных положения в открытом состоянии.
Предупреждение. Во время стоянки автомобиля в темное время суток при открытой на максимальный угол двери задка используйте знак аварийной остановки.
В вариантном исполнении автомобили укомплектованы системой электроблокировки замков дверей, которая позволяет производить блокировку замков всех дверей при запирании ключом или при нажатии на кнопку блокировки замка двери водителя.
При отпирании ключом двери переднего пассажира происходит разблокировка только данной двери. Разблокировка остальных боковых дверей в этом случае производится поднятием кнопок, а двери задка – ключом. Полное разблокирование замков всех дверей осуществляется при отпирании замка двери водителя.
Источник статьи: http://www.chevyman.ru/Niva/1/main/structure/dveri
Разборка и сборка передней двери Шевроле-Нива
Разборка и сборка передней двери автомобиля Шевроле-Нива
Откройте переднюю дверь и опустите в нижнее положение опускное стекло.
Отсоедините клемму «минус» от аккумуляторной батареи.
Сожмите выступы фиксатора и извлеките кнопку 4 (рис. 8-12) выключения блокировки замка двери.
Извлеките три клавишных переключателя на левой двери и один на правой, разъедините штекерные колодки, снимите заглушки 5 (рис. 8-10), открутите винты 3 и 4 крепления ручки 10 подлокотника двери 12, снимите ручку подлокотника и облицовку бокового зеркала.
Отверните винт крепления облицовки 1 (рис. 8-11), сдвиньте ее назад иснимите облицовкувнутренней ручки 2 открывания двери.
Выкрутите три самонарезающих винта 6 (см. рис. 8-10) и снимите карман 9 обивки передней двери.
Отверните два винта, отожмите отверткой кнопку 2 и снимите обивку 13.
Отсоедините штекерные колодки жгутов проводов моторедуктора наружного зеркала и проводов передней двери.
Отверните три винта и снимите наружное зеркало.
Снимите наружные нижний и верхний уплотнители опускного стекла.
Временно установите клавишные переключатели, подсоедините клемму «минус» к аккумуляторной батарее, поднимите опускное стекло.
Снимите клавишные переключатели и отсоедините клемму «минус» от аккумуляторной батареи.
Отверните винт и снимите направляющую опускного стекла в сборе с уплотнителем.
Через проемы во внутренней панели двери отверните два винта крепления обоймы опускного стекла к стеклоподъемнику и выньте стекло из полости двери.
Отсоедините колодку 10 (рис. 8-13) жгута проводов моторедуктора 9 стеклоподъемника от колодки жгута проводов боковых дверей.
Отверните четыре гайки 5 крепления стеклоподъемника и извлеките его в сборе с моторедуктором через проем во внутренней панели двери.
Отверните два винта 6 (см. рис. 8-11) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 1 (см. рис. 8-12)и снимите ручку.
Отсоедините от замка 9 тяги 5 и 7наружной ручки.
Отверните гайку и болт и снимите ручку 4 (см. рис. 8-11) в сборе с тягами 5 и 7 (см. рис. 8-12).
Отверните три винта и снимите замок 9 (см. рис. 8-12) в сборе с тягами 1 и 2.
Отверните три болта крепления ограничителя открытия двери и снимите его.
Извлеките из полости двери жгут проводов.
1 – верхний уплотнитель проема передней двери;
7 – уплотнитель порога;
9 – карман обивки двери;
10 – ручка подлокотника;
11 – уплотнитель проема двери;
12 – передняя дверь;
13 – обивка передней двери.
Рис. 8-11. Снятие ручек передней двери:
1 – облицовка внутренней ручки двери;
2 – внутренняя ручка двери;
3 – передняя дверь;
4 – наружная ручка передней двери;
5 – цилиндр замка;
7 – скоба.
Рис. 8-12. Механизм блокировки передней двери:
1 – тяга внутреннего привода замка;
3 – вставка кнопки;
4 – кнопка выключения замка двери;
5 – тяга наружной ручки;
6 – фиксатор замка;
7 – тяга выключения замка;
8 – винт крепления фиксатора;
9 – замок передней двери;
10 – электроразъем моторедуктора;
11 – моторедуктор.
Рис. 8-13. Стеклоподъемник передней дверей:
4 – пластина крепления опускного стекла;
7 – оболочка троса;
8 – механизм стеклоподъемника;
9 – моторедуктор стеклоподъемника;
10 – электроразъем моторедуктора.
Регулировка замка передней двери
Для нормальной работы замка отрегулируйте положение корпуса 6 фиксатора замка, предварительно ослабив болты крепления.
Перед регулировкой замка рекомендуется очертить контуры фиксатора на стойке кузова.
Если дверь закрывается слишком туго, ослабьте болты крепления фиксатора, сместите его наружу и затяните болты. Если дверь закрывается неплотно, фиксатор сместите внутрь. При этом не должно быть западания или выступания двери относительно кузова.
Если дверь при закрывании приподнимается (провисание в открытом положении), фиксатор опустите.
При плохом отпирании двери внутренней ручкой отрегулируйте положение тяги внутреннего привода. Для этого отсоедините скобу 7 (см. рис. 8-11) от тяги не ослабляя винтов крепления ручки, сдвиньте тягу максимально назад и закрепите скобу на тяге.
По окончании регулировки заверните винты крепления.
Разборка и сборка задней двери
Отсоедините клемму «минус» от аккумуляторной батареи. Откройте заднюю дверь и опустите в нижнее положение опускное стекло.
Сожмите выступы фиксатора и извлеките кнопку 3 (рис. 8-16) выключения блокировки замка двери.
Отверните винт, выньте нишу 2 (рис. 8-14) обивки 6 задней двери.
Рис. 8-14. Снятие обивки задней двери:
2 – вставка ручки подлокотника;
4 – карман обивки задней двери;
6 – уплотнитель порогов двери;
7 – уплотнитель проема задней двери;
8 – задняя дверь.
Отверните винт крепления облицовки 1 (рис. 8-15), сдвиньте ее назад и снимите облицовку внутренней ручки 2 открывания двери.
Рис. 8-15. Снятие ручек задней двери:
1 – облицовка внутренней ручки;
2 – внутренняя ручка двери;
4 – задняя дверь;
6 – наружная ручка задней двери;
Отверните два винта 5 (см. рис. 8-14) и снимите карман 4.
Плоской отверткой выведите облицовку и снимите ручку стеклоподъемника.
Отожмите отверткой кнопки 1 и снимите обивку 6 задней двери.
Снятие стеклоподъемника задней двери производите аналогично снятию стеклоподъемника передней двери.
Отверните два винта 8 (рис. 8-15) крепления внутренней ручки 2 привода замка двери, отсоедините тягу 5 (рис. 8-16) и снимите ручку.
Отсоедините от замка 11 тягу 8 наружной ручки.
Отверните гайку 5 (см. рис. 8-15) и болт 7 и снимите ручку 6 с тягой в сборе.
Отверните винт крепления привода 1 (см. рис. 8-16) выключения блокировки замка двери.
Отверните три винта и снимите замок 11 в сборе с приводом выключения замка и тягами 4, 6 и 7.
Отверните три болта крепления ограничителя и снимите его.
Сборку двери производите в обратном порядке.
Рис. 8-16. Механизм блокировки задней двери:
1 – корпус привода выключения замка;
2 – кнопка выключения замка;
3 – вставка кнопки;
5 – тяга привода замка;
6 – тяга внутреннего привода замка;
7 – скоба крепления тяги замка;
8 – тяга наружной ручки;
9 – фиксатор замка;
10 – винт крепления фиксатора; 11 – замок задней двери;
